5.5 Messverstärker
5.5.1 Installationshinweise
ACHTUNG !
- Netzversorgung und Angaben auf dem Typenschild müssen übereinstimmen.
- Bei Einstellarbeiten spannungsführende Teile nicht berühren!
- Besondere Vorsicht bei Spannungen über 24V!
- Reihentrennklemmen nicht unter Spannung trennen oder stecken!

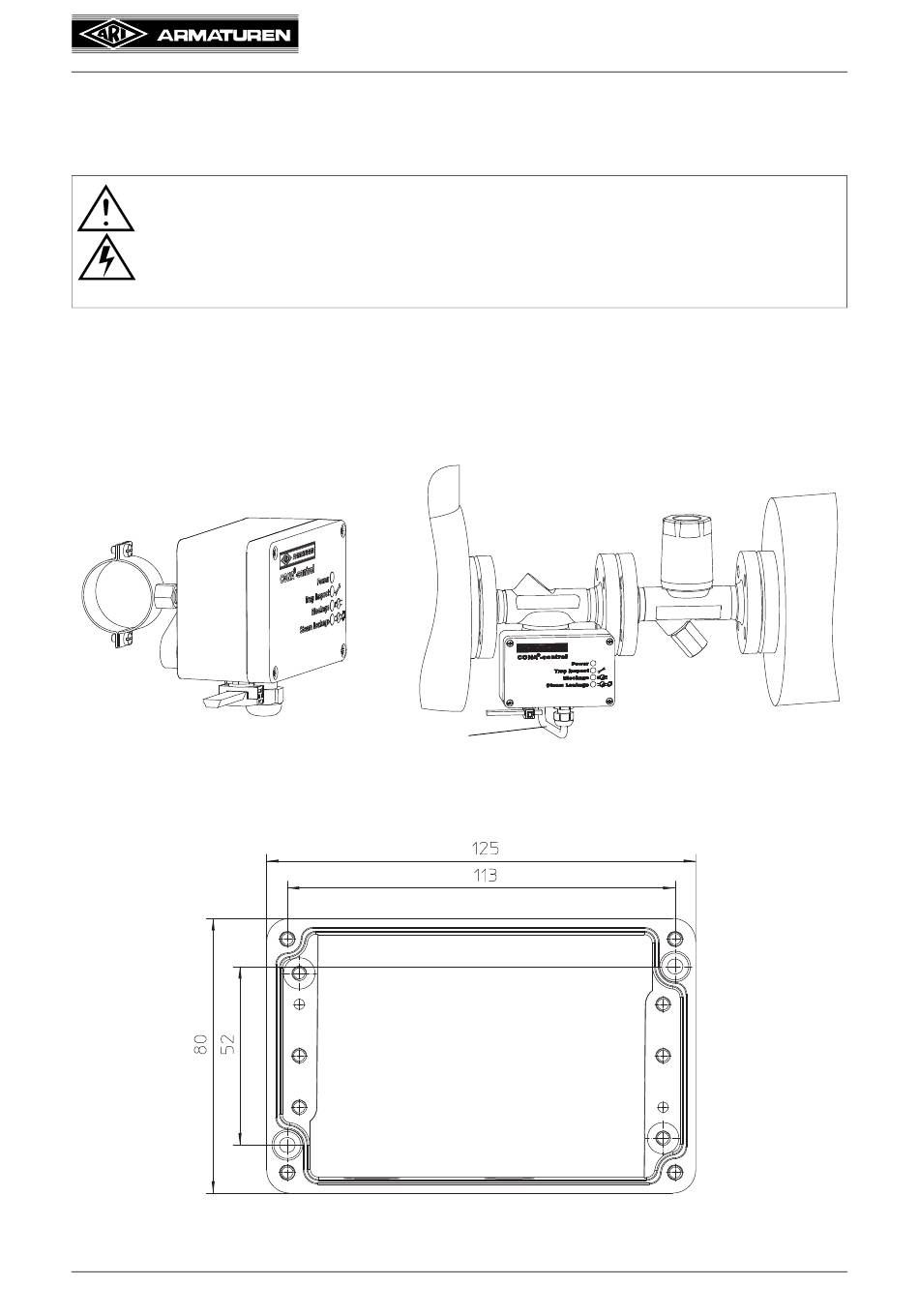

5.5.2 Einbau
Die Befestigung des Messverstärkers ist direkt an einer Wand oder mit einer Rohrschelle
am Rohr oder Kondensatableiter möglich. Vorzugsweise sollte der Messverstärker auf der
Kondensatseite am Rohr befestigt werden, um hohe Temperaturen an der Elektronik zu
vermeiden.
Bild 11
5.5.3 Bohrbild für Wandmontage
Bild 12
Betriebs- und Montageanleitung
max. Kabellänge 2 m
Rev. 0040807014 3616
®
CONA
-control
Kondensatableiter
Mess-
verstärker
Seite 1-17
