ARI-Armaturen CONA-control Betriebs- Und Montageanleitung Seite 15

Überwachungssystem für kondensatableiter

Werbung

5.3 Angeschraubte Prüfkammer
ACHTUNG !
- Vor Beginn jeder Arbeit am Kondensatableiter darauf achten, dass Zu- und
Abfluss abgesperrt sind und das Gerät drucklos und abgekühlt ist!
HINWEIS !
i
Einbaulage beachten!
- Prüfkammer schräg nach unten hängend.
- Für die korrekte Funktion der angeschraubten Prüfkammer müssen sich die
beiden Auslassröhrchen immer an der tiefsten Stelle im Gehäuse befinden.
Ansonsten kann kein Dampfdurchschlag erkannt werden.

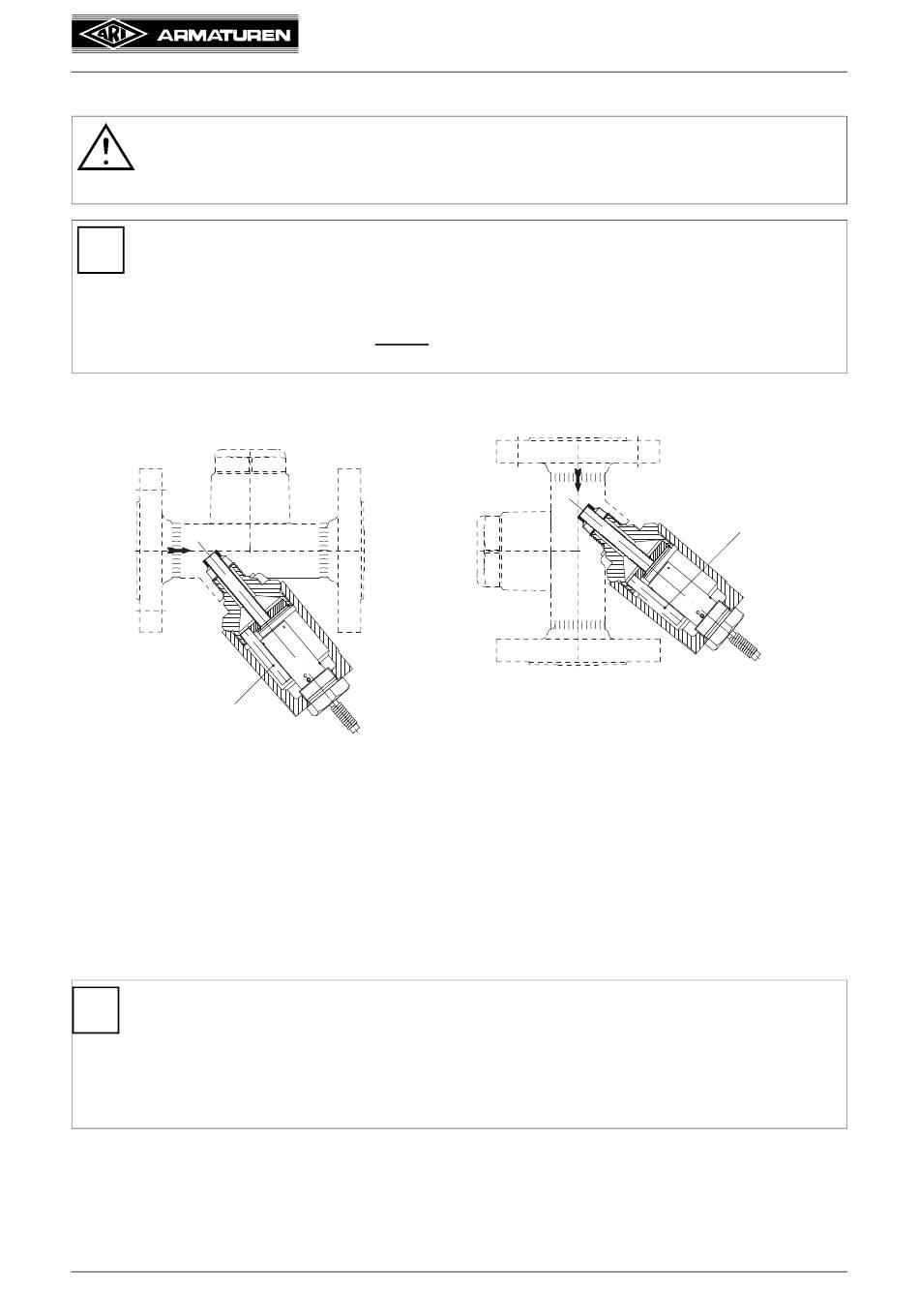

Waagerechter Einbau
Auslassrohr
Bild 10
Durch Herausschrauben des Sensors kann die Einbaulage kontrolliert und ggfs. korrigiert
werden. Die Auslassröhrchen werden nur durch einen Federring gehalten und können
einfach an die richtige Position gedreht werden.
5.4 Anschluss und Verlegung der AS-Interface-Leitung
Grundsätzlich ist eine Kombination von Flach- und Rundkabeln möglich. Die äußeren
Einflüsse bestimmen, ob Kabel aus Gummi (bis 85°C), TPE (bis 105°C), PVC (bis 90°C)
oder PUR (bis 85°C) erforderlich sind.
HINWEIS !
i
- Spezielles verpolungssicheres AS-Interface-Kabel benutzen.
- Kabellänge max. 100 m.
- Für Kabellängen über 100m bieten die verschiedenen Hersteller, wie z.B.
Bihl&Wiedemann, Pepperl&Fuchs, bereits Lösung bis 1000 m an, z.B. mit
Repeatern, passiven Busabschlusswiederständen oder auch Tunern.
Bei der AS-Interface-Verlegung Folgendes beachten:
- Möglichst immer das gelbe profilierte AS-Interface-Kabel verwenden; braun für „+" und
blau für „-".
Betriebs- und Montageanleitung
Senkrechter Einbau
Rev. 0040807014 3616
®
CONA
-control
Auslassrohr
Seite 1-15
