Betriebs- und Montageanleitung
2.0 Gefahrenhinweise......................................1-2
2.1 Bedeutung der Symbole .................................. 1-2
Hinweisen ........................................................ 1-2
3.0 Lagerung und Transport ..........................1-2
4.0 Beschreibung.............................................1-3
4.1 Anwendungsbereich......................................... 1-3
4.2 Arbeitsweise..................................................... 1-3
4.3 Schaubild ......................................................... 1-4
4.4 Technische Daten - Anmerkungen................... 1-4
4.5 Kennzeichnung ................................................ 1-4
Scheiben-Rückschlagventil
®
CHECKO
-D DN125-350
(Rückflussverhinderer)

Inhaltsverzeichnis

Rev. 0040106001 3516 deutsch
5.0 Montage ..................................................... 1-5
5.1 Allgemeine Montageangaben........................... 1-5
6.0 Inbetriebnahme ......................................... 1-6
7.0 Pflege und Wartung .................................. 1-7
Betriebsstörungen .................................... 1-7
9.0 Fehlersuchplan ......................................... 1-7
Oberteiles................................................. 1-8
11.0 Garantie / Gewährleistung...................... 1-8

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ARI-Armaturen CHECKO-D

Inhaltszusammenfassung für ARI-Armaturen CHECKO-D

  • Seite 1: Inhaltsverzeichnis

    Betriebs- und Montageanleitung Scheiben-Rückschlagventil ® CHECKO -D DN125-350 (Rückflussverhinderer) Inhaltsverzeichnis 1.0 Allgemeines zur Betriebsanleitung..1-2 5.0 Montage ............. 1-5 2.0 Gefahrenhinweise........1-2 5.1 Allgemeine Montageangaben......1-5 2.1 Bedeutung der Symbole ........1-2 6.0 Inbetriebnahme ......... 1-6 7.0 Pflege und Wartung ........1-7 2.2 Erläuterungen zu sicherheitsrelevanten Hinweisen ............

  • Seite 2: Allgemeines Zur Betriebsanleitung

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 1.0 Allgemeines zur Betriebsanleitung Diese Betriebsanleitung gilt als Anweisung, die Armaturen sicher zu montieren und zu warten. Bei Schwierigkeiten, die nicht mit Hilfe der Betriebsanleitung gelöst werden können, nehmen Sie Kontakt mit dem Lieferanten oder Hersteller auf. Sie ist verbindlich für den Transport, Lagerung, Montage, Inbetriebnahme, Betrieb, Wartung, Reparatur.

  • Seite 3: Beschreibung

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 4.0 Beschreibung 4.1 Anwendungsbereich Rückschlagventile (Rückflussverhinderer) werden zum „Verhindern des Rückflusses in Rohrleitungen “ eingesetzt. ACHTUNG ! - Einsatzgebiete, Einsatzgrenzen und -möglichkeiten sind dem Katalogblatt zu entnehmen. - Bestimmte Medien setzen spezielle Werkstoffe voraus oder schließen sie aus. - Die Armaturen sind ausgelegt für normale Einsatzbedingungen.

  • Seite 4: Schaubild

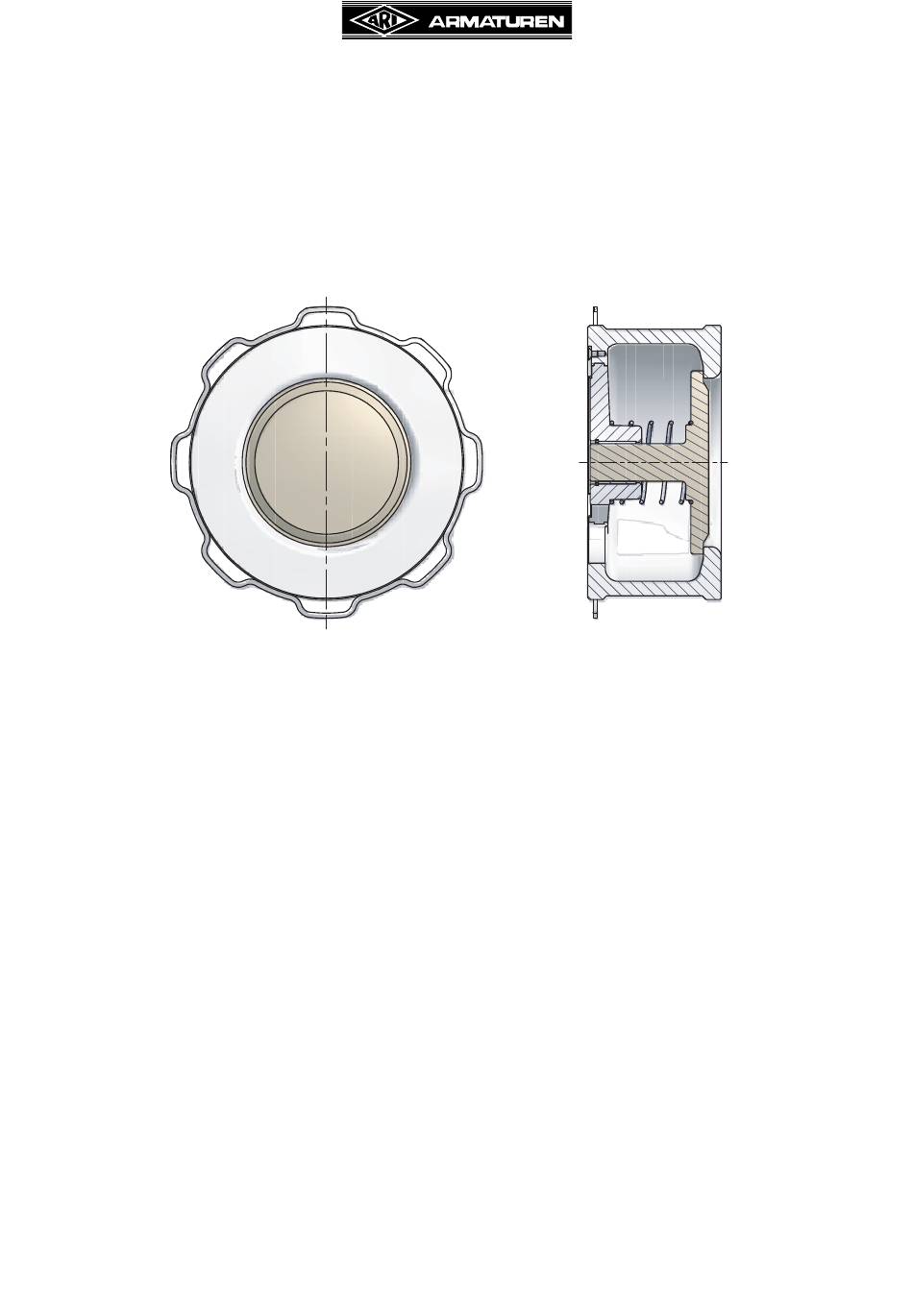

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 4.3 Schaubild A - A ® Bild 1: CHECKO -D - Scheiben-Rückschlagventil (1.4408) Werkstoffe mit Bezeichnungen und Figur-Nummern sind dem Katalogblatt zu entnehmen. 4.4 Technische Daten - Anmerkungen wie z.B. - Hauptabmessungen, - Druck-Temperatur-Zuordnungen, - Armaturen mit Schweißenden, usw.

  • Seite 5: Montage

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 5.0 Montage 5.1 Allgemeine Montageangaben Neben den allgemeingültigen Montagerichtlinien sind folgende Punkte zu beachten: ACHTUNG ! - Flanschabdeckungen, falls vorhanden, entfernen. - Der Innenraum der Armatur und Rohrleitung muss frei von Fremdpartikeln sein. - Einbaulage in Bezug auf Durchströmungsrichtung beachten, siehe Kennzeichnung auf der Armatur.

  • Seite 6: Inbetriebnahme

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 6.0 Inbetriebnahme ACHTUNG ! - Vor der Inbetriebnahme sind die Angaben zu Werkstoff, Druck, Temperatur und Strömungsrichtung zu überprüfen. - Grundsätzlich sind die regionalen Sicherheitsanweisungen einzuhalten. - Rückstände in Rohrleitungen und Armaturen (wie Schmutz, Schweißperlen, usw.) führen zu Undichtigkeiten bzw.

  • Seite 7: Pflege Und Wartung

    Betriebs- und Montageanleitung ® CHECKO -D DN125-350 7.0 Pflege und Wartung Die Wartung und Wartungsintervalle sind entsprechend den Anforderungen vom Betreiber festzulegen. ACHTUNG ! Vor Demontage des Ventils Punkt 10.0 beachten. 8.0 Ursache und Abhilfe bei Betriebsstörungen Bei Störungen der Funktion bzw. des Betriebsverhaltens ist zu prüfen, ob die Montage- und Einstellarbeiten gemäß...

  • Seite 8: Demontage Der Armatur Bzw. Des Oberteiles

    Bahn oder dem Spediteur zu melden, da sonst Ersatzansprüche an diese Unternehmen verloren gehen. Technik mit Zukunft. DEUTSCHE QUALITÄTSARMATUREN ARI-Armaturen Albert Richter GmbH & Co. KG, D-33750 Schloß Holte-Stukenbrock Telefon +49 (0)5207 / 994-0 Telefax +49 (0)5207 / 994-297 oder 298 Internet: http://www.ari-armaturen.com E-mail: info.vertrieb@ari-armaturen.com Hersteller:...
