Betriebs- und Montageanleitung
Überwachungssystem für Kondensatableiter
Zentrale
Zustandsanzeige
PC-Anbindung
1.0 Allgemeines zur Betriebsanleitung................................................................................................ 1-3
2.0 Gefahrenhinweise............................................................................................................................ 1-3
2.1 Bedeutung der Symbole .................................................................................................................................. 1-3
2.2 Erläuterungen zu sicherheitsrelevanten Hinweisen ......................................................................................... 1-3
3.0 Lagerung und Transport ................................................................................................................. 1-4
4.0 Beschreibung................................................................................................................................... 1-4
4.1 Anwendungsbereich......................................................................................................................................... 1-4
4.2 Arbeitsweise..................................................................................................................................................... 1-5
4.3 Meldungen des CONA®-control Systems........................................................................................................ 1-7
4.4 Messverstärker ................................................................................................................................................ 1-8
4.5 Zentrale Anzeige .............................................................................................................................................. 1-9
4.5.1 AS-i/Profibus-Gateway .......................................................................................................................... 1-10
4.6 Netzteil ............................................................................................................................................................1-11
4.7 Technische Daten........................................................................................................................................... 1-12
4.7.1 Prüfkammer ............................................................................................................................................ 1-12
4.7.2 Messverstärker ...................................................................................................................................... 1-12
4.7.3 Zentrale Anzeige ................................................................................................................................... 1-12
4.7.4 Netzteil ................................................................................................................................................... 1-12
®
CONA
Externe
Prüfkammer
Bus-Leitung
Inhaltsverzeichnis
Rev. 0040807014 3616 deutsch
-control
Baumstruktur
Linienstruktur
Angeschraubte
Prüfkammer
Werbung
Verwandte Anleitungen für ARI-Armaturen CONA-control
Inhaltszusammenfassung für ARI-Armaturen CONA-control

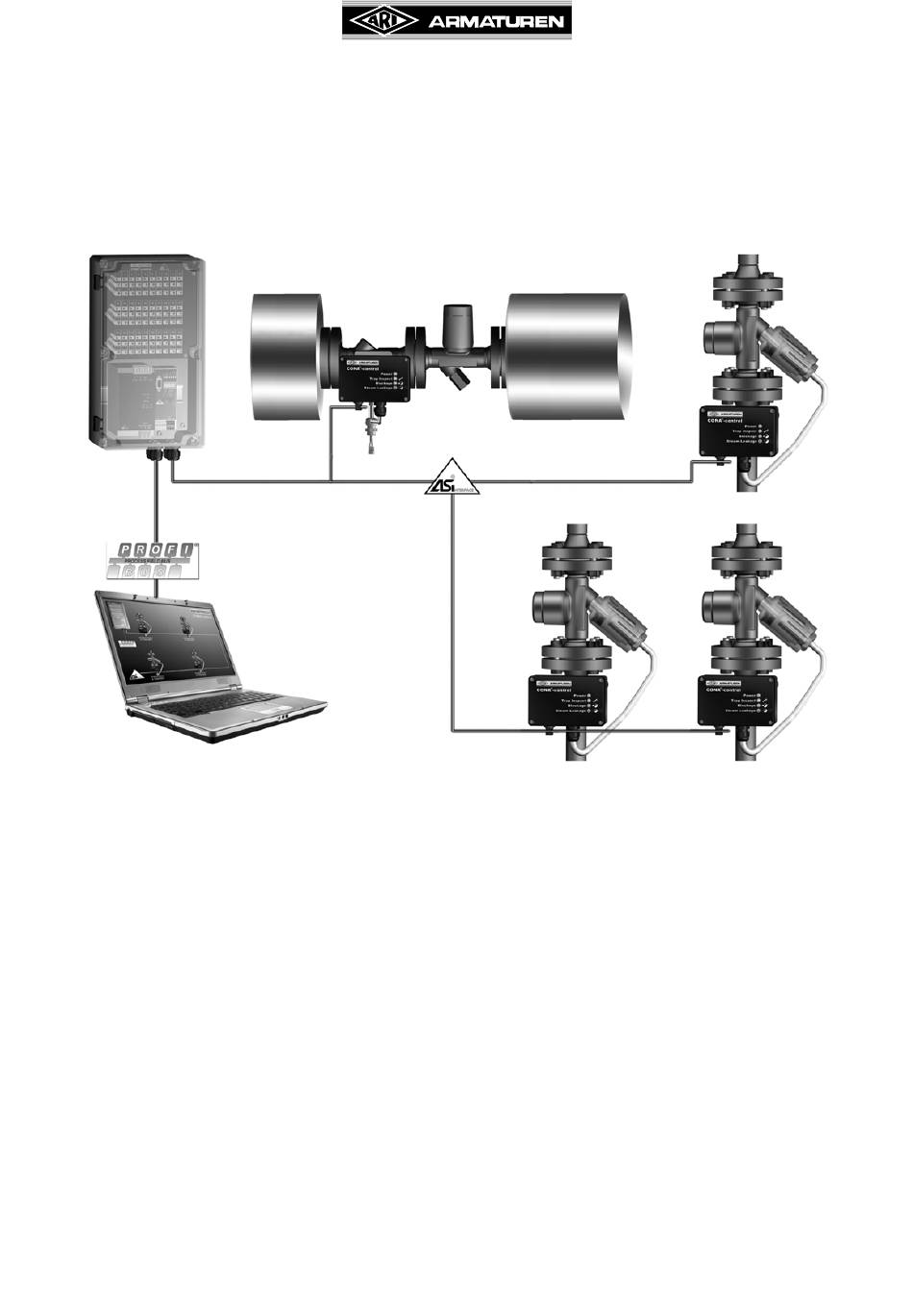

- Seite 1 Betriebs- und Montageanleitung Überwachungssystem für Kondensatableiter ® CONA -control Zentrale Angeschraubte Zustandsanzeige Prüfkammer Externe Prüfkammer Bus-Leitung Baumstruktur PC-Anbindung Linienstruktur Inhaltsverzeichnis 1.0 Allgemeines zur Betriebsanleitung....................1-3 2.0 Gefahrenhinweise..........................1-3 2.1 Bedeutung der Symbole ..........................1-3 2.2 Erläuterungen zu sicherheitsrelevanten Hinweisen ..................1-3 3.0 Lagerung und Transport .........................
