4.4 Messverstärker

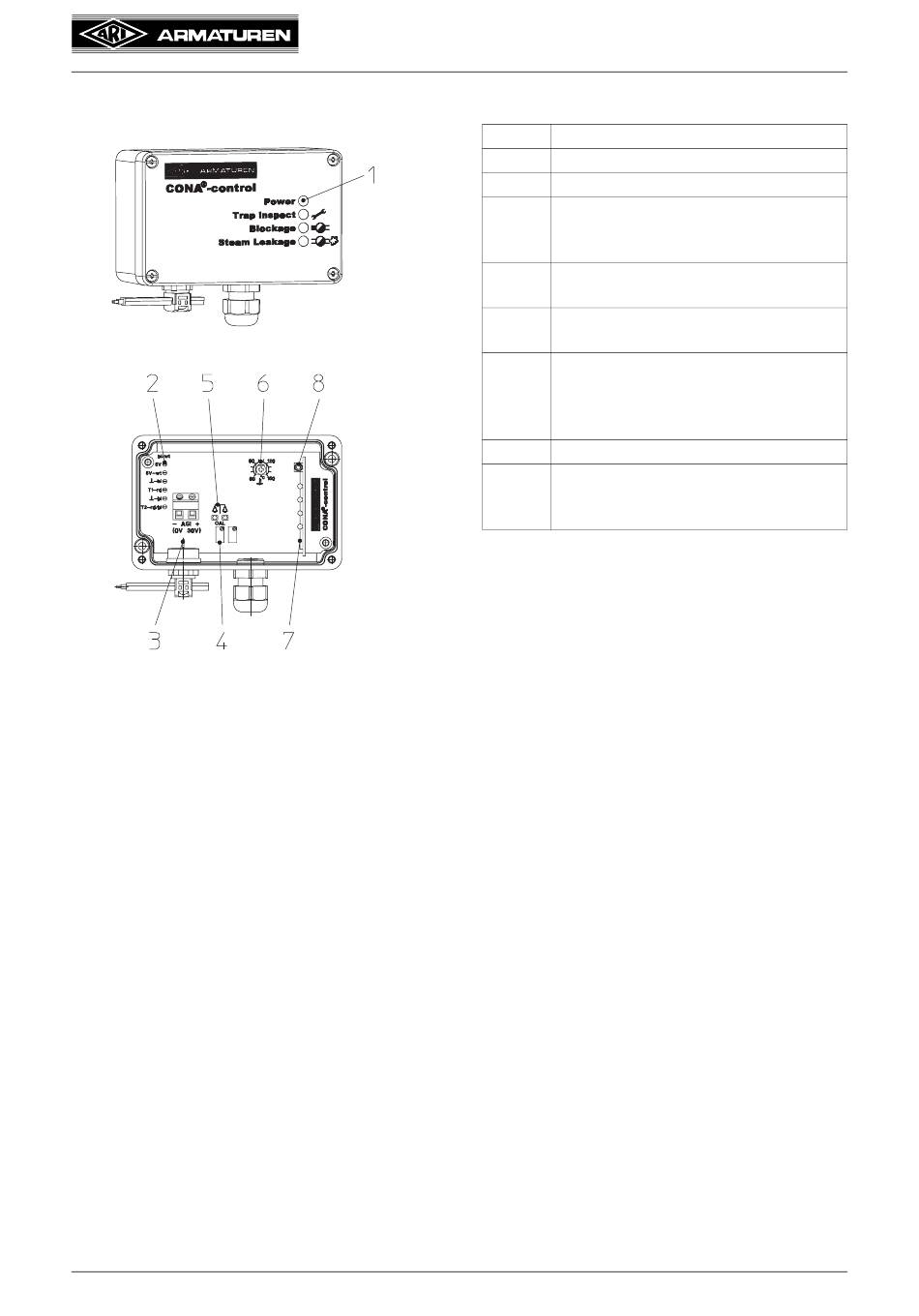

Bild 5
Grenztemperatur:
Im Auslieferungszustand ist die Grenztemperatur auf ca. 95°C eingestellt. Um beim
Herunterfahren der Anlage Meldungen zu vermeiden, die als Fehler ausgewertet werden,
sollte die Grenztemperatur ca. 10°C unter der Unterkühlung des Kondensatableiters
eingestellt sein.
Damit sollten beim Herunterfahren der Anlage die Meldungen „Steam-Leakage" und
„Blockage" gleichzeitig erscheinen, so dass diese Meldungen nicht als Fehler ausgewertet
werden (siehe auch Hinweise unter „6.3.2 Herunterfahren der Anlage").
Kalibrieren des Sensors:
- Heizung von der Spannungsversorgung trennen. Hierzu 5V Steckkontakt (Pos. 2)
abziehen
- wenn möglich Sensor in Wasser stellen, damit die Temperatursensoren möglichst schnell
die gleiche Temperatur annehmen oder ca. 4-5min bis zum nächsten Schritt warten
- mit Potentiometer (Pos. 4) die LED's so einstellen, dass diese gleich hell aufleuchten
- 5V Steckkontakt der Heizung wieder einstecken
Wechseln / tauschen der LED- / ASi-Platine:
- zum Wechsel der LED- oder ASi-Platine den Messverstärker spannungslos schalten!
- Platine abziehen und neue Platine wieder einsetzen
Seite 1-8
Pos.
1
2
3
4
5
6
7
8
Innenansicht
Rev. 0040807014 3616
Betriebs- und Montageanleitung
Benennung
LED-Zustandsanzeigen
Anschlusskontakte für Sensor
DC- bzw. AS-i Kreis
Eingang:
Eingangsspannung 30V DC
Einstellpotentiometer zum Abgleich
der Temperatursensoren
LED's zum Abgleichen der
Temperatursensoren
Einstellpotentiometer
Grenztemperatur für
Blockadeerkennung
(Standardeinstellung 95°C)
LED - Relais bzw. AS-i-Busplatine
Adressierstecker
(nur in Verbindung mit der
AS-i-Busplatine)
®
CONA
-control
