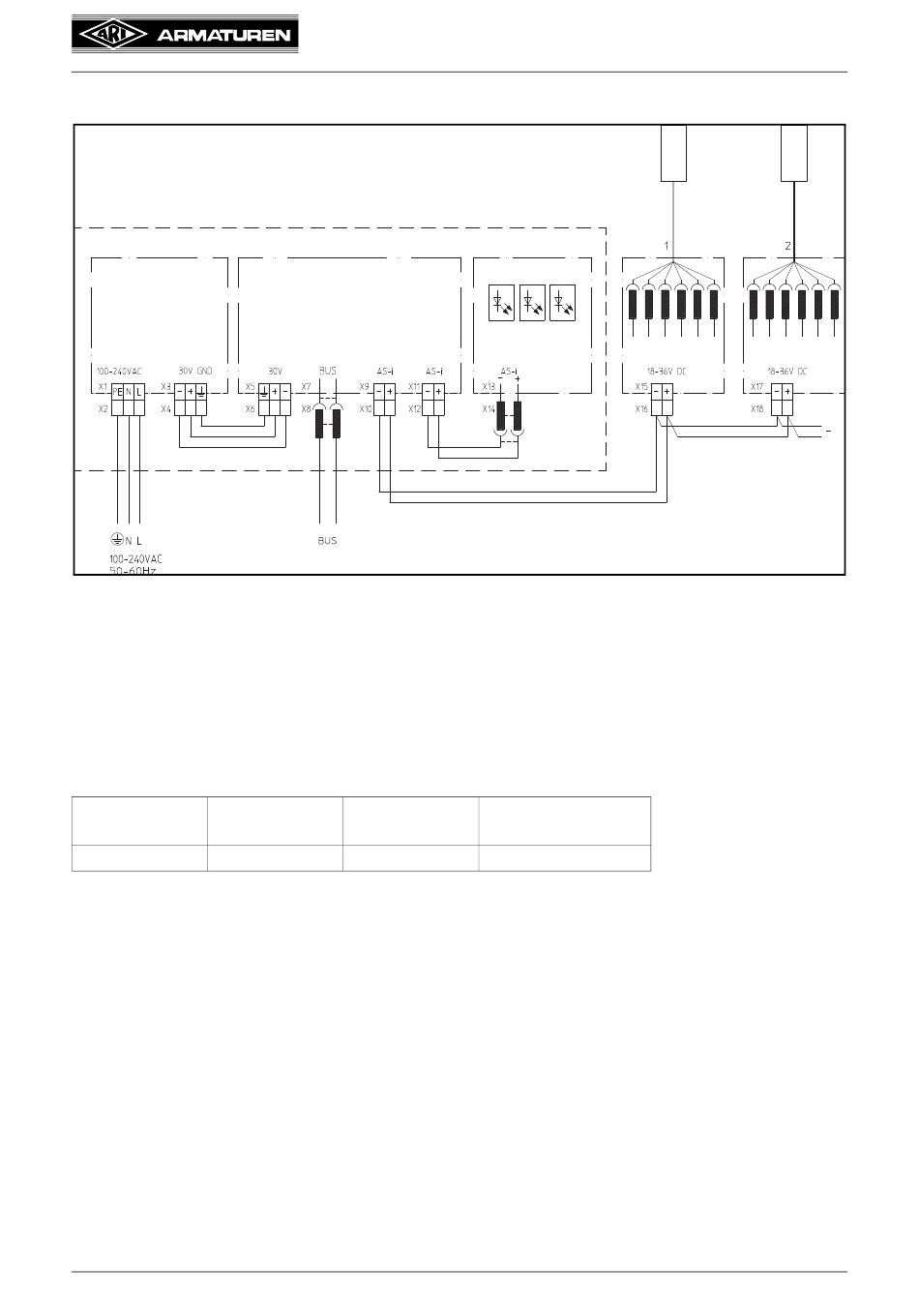

5.6.3 Schaltplan
Zentrale Anzeige
AS-i Netzteil
AS-i Master
Bild 17
5.6.4 Anschluss
Das Netzteil und das AS-i Gateway sind mit steckbaren Federkraftklemmen ausgerüstet.
Diese ermöglicht einen schnellen Geräteanschluss und eine sichtbare Trennung der
elektrischen Verbindung im Bedarfsfall.
Steckverbinder dürfen nur leistungslos betätigt werden!
Sie können folgende Kabelquerschnitte anschließen:
Starr
Flexibel
2
[mm
]
0,2-2,5
0,2-2,5
Für zuverlässigen und berührsicheren Anschluss isolieren Sie die Anschlussenden
entsprechend Tabelle ab!
Spannungsversorgung am Netzteil:
Der 100-240V AC-Anschluss erfolgt über die Verbindungen L, N und PE (Klemme X2). Das
Gerät kann an einphasigen Wechselstromnetzen oder an zwei Außenleitern von
Drehstromnetzen (TN-, TT- oder IT-Netz nach VDE 0100 T300/IEC 364-3 mit
Nennspannungen 100-240V AC angeschlossen erden.
Zum Geräteschutz ist eine Interne Sicherung vorhanden. Ein zusätzlicher Geräteschutz
ist nicht erforderlich.
Empfohlene Vorsicherungen sind Leitungsschutzschalter 6 A., 10 A oder 16 A,
Charakteristik B (oder funktionsgleich).
Standard Profibus
AWG
2
[mm
]
24-12
Rev. 0040807014 3616
Betriebs- und Montageanleitung
Sensor
Mess-
verstärker
Anzeigeplatine
max. 30
Abisolierlänge
L [mm]
10
®
CONA
-control
Sensor
Mess-
verstärker
max. 30
Seite 1-21
