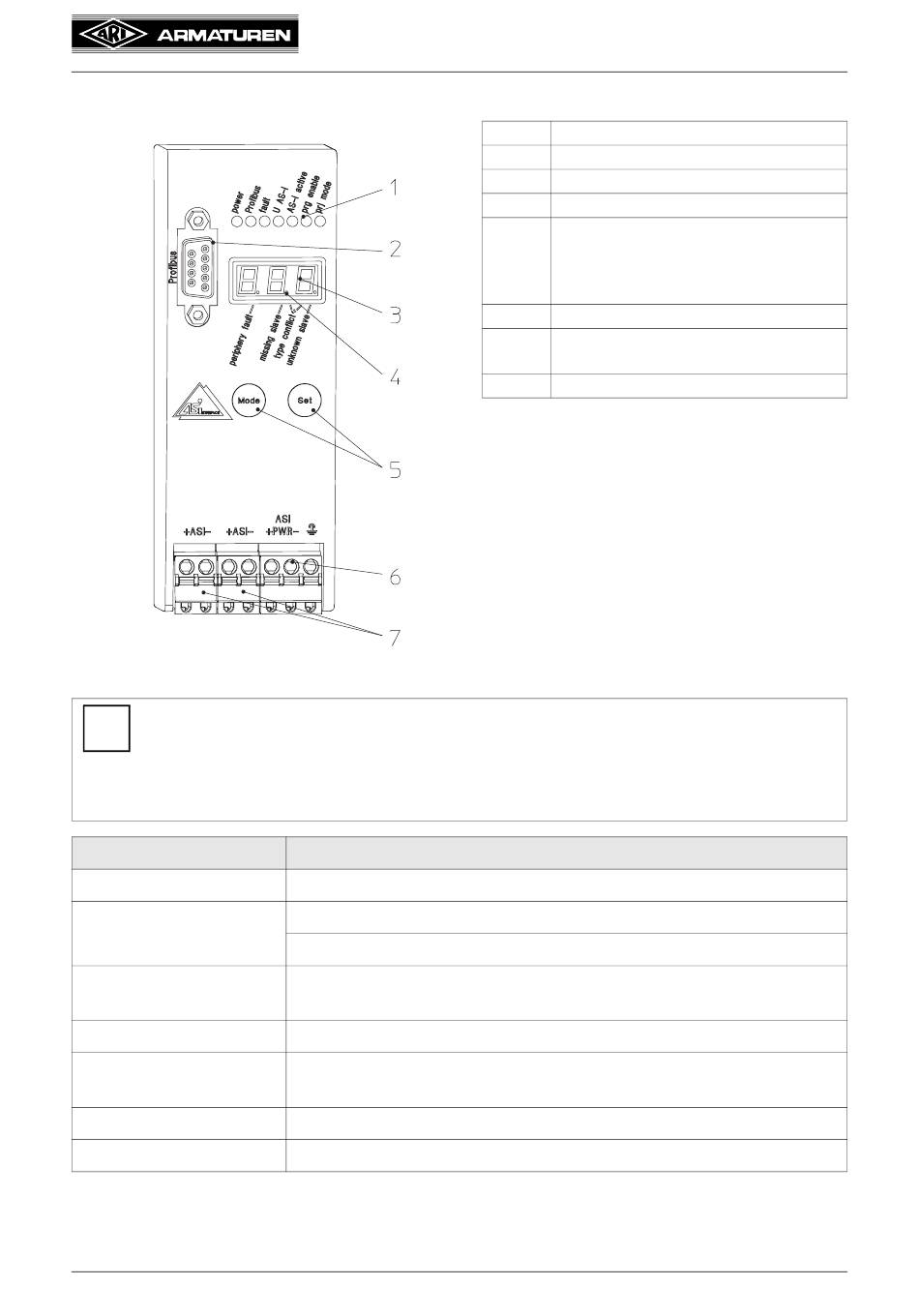

4.5.1 AS-i/Profibus-Gateway
Bild 7
HINWEIS !
i
- Am Kabel für das Netzteil (ASI PWR) dürfen keine Slaves oder Repeater
angeschlossen werden.
- Am Kabel für den AS-i-Anschluss dürfen keine AS-i-Netzteile oder weitere
Master angeschlossen werden.
LED-Statusanzeige
power
Profibus
fault
U AS-i
AS-i active
prg enable
prj mode
Seite 1-10
Bedeutung / Ursache
- Der Master ist ausreichend spannungsversorgt
- LED an: Gateway ist einem PROFIBUS-Master zugeordnet·
- LED aus: Gateway ist keinem PROFIBUS-Master zugeordnet
- Bei einem Fehler "fault" wird die Nummer der fehlerhaften
Slaves und der Fehlergrund durch einen Punkt dargestellt.
- Der AS-i-Kreis ist ausreichend spannungsversorgt.
- Der Normalbetrieb ist aktiv (blinkt, wenn B-Slaves angezeigt
werden).
- Automatische Adressenprogrammierung ist möglich.
- Der AS-i-Master befindet sich im Projektierungsmodus.
Rev. 0040807014 3616
Betriebs- und Montageanleitung
Pos.
Benennung
1
LED-Statusanzeige
2
PROFIBUS-Anschluss
3
LED-Anzeige
4
Bei einem Fehler „fault" wird die
Nummer der fehlerhaften Slaves
und der Fehlergrund durch einen
Punkt dargestellt
5
Tasten für die Handbedienung
6
AS-i-Netzteil
(Spannungsversorgung)
7
AS-i-Kreis
®
CONA
-control
