4.3 Meldungen des CONA
In der Zentralen Anzeige werden aktuelle Fehler durch ständig aufleuchtende LED's
signalisiert und gespeichert. Arbeitet der Kondensatableiter danach wieder korrekt, werden
vorangegangene Fehler durch blinkende LED's dargestellt. Durch betätigen der Reset-
Taste kann der gespeicherte Fehler gelöscht werden.

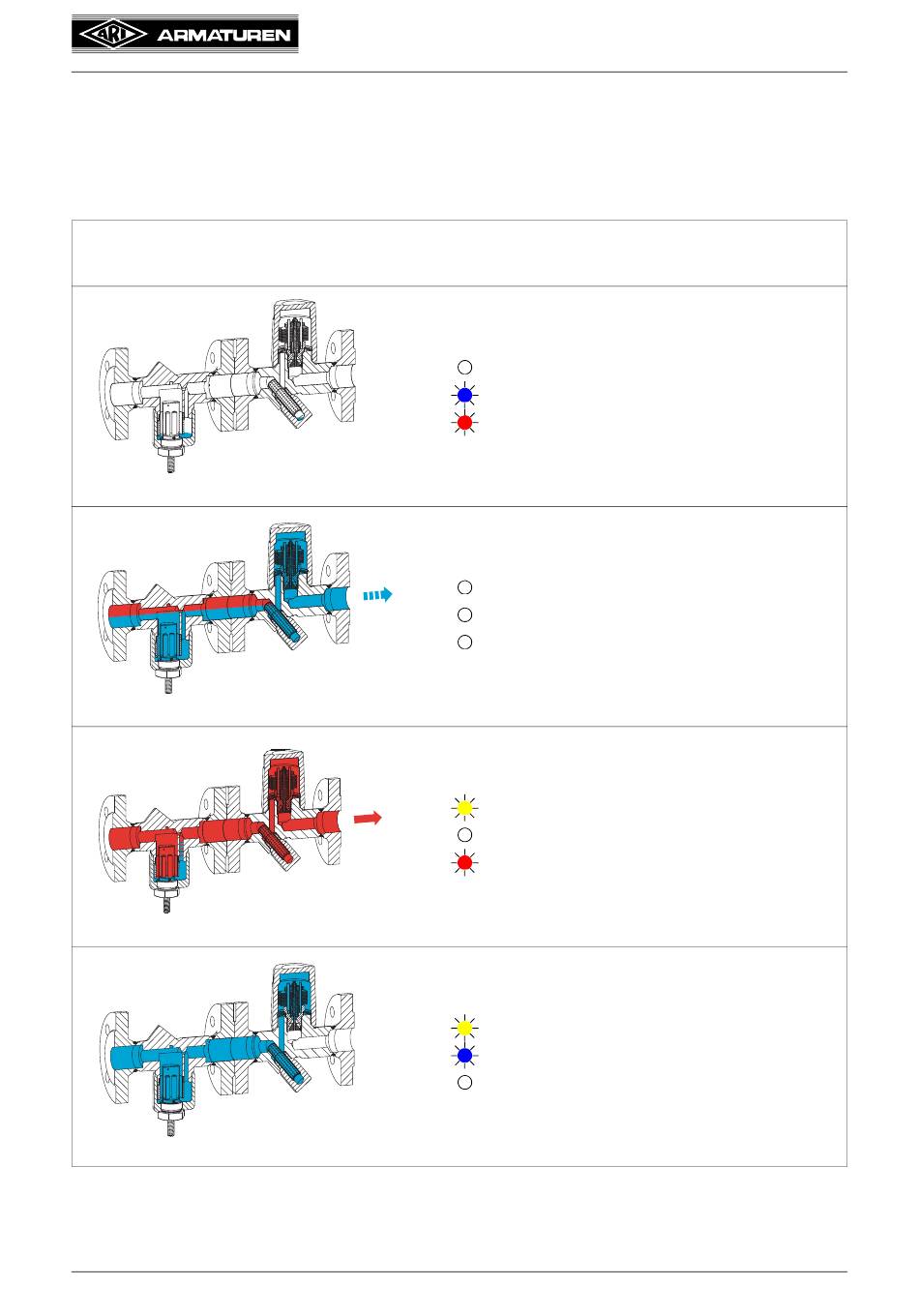

Bildliche Darstellung
von Prüfkammer und Kondensatableiter
Bild 1
Bild 2
Bild 3
Bild 4
* Bei Nutzung der „Zentralen Anzeige" wird der Fehler gespeichert und die LED-Anzeige
„Trap Inspect" blinkt.
Betriebs- und Montageanleitung
®
-control Systems
LED-Anzeige am
Messverstärker -
Meldung über Bus
Trap Inspect *
Blockage
Steam Leakage
Trap Inspect *
Blockage
Steam Leakage
Trap Inspect *
Blockage
Steam Leakage
Trap Inspect *
Blockage
Steam Leakage
Rev. 0040807014 3616
®
CONA
-control
Betriebszustand
Anlage /
Kondensatableiter
nicht in Betrieb
Sensor steht in kalter
Luft/Dampf und die
Temperatur ist unter
die Grenztemperatur
gesunken
Kondensatableiter
arbeitet korrekt
Sensor steht im
heißen Kondensat
Dampfleckage
Sensor steht im Dampf
und die Temperatur liegt
über der eingestellten
Grenztemperatur
Kondensatableiter
blockiert
Sensor steht im kalten
Kondensat, bzw. die
Temperatur des
Kondensats ist unter
die Grenztemperatur
gesunken
