Einstellungen und Umrüstung
Arbeitsmittel
Schneidwerkshebel
Arbeitsanweisung
TIPP
Vor dem Herausziehen des Schneidwerks die Pick-up absenken, um das Ausschwenken
des Schneidwerks zu ermöglichen.
1 Den Traktor auf ebener Fläche abstellen.
2 Die Pick-up absenken.
3 Das Schneidwerk ausschwenken.
• Beide Schneidwerkszylinder werden beim Ausschwenken aus ihrer Halterung (1)
gezogen.
4 Den Traktor ausschalten und den Zündschlüssel abziehen.
5 Den Traktor mit der Feststellbremse und mit Unterlegkeilen gegen Wegrollen sichern.
6 Den Seitenschutz links und rechts öffnen.
ßen " auf Seite 212.
7 Auf beiden Schneidwerksseiten die Federstecker (2) herausziehen und den Zylinderkopf
vom Schwenkbolzen ziehen.
8 Den Hydraulikzylinder anheben und in der Halterung (1) einrasten lassen.
9 Den Federstecker am Schwenkbolzen abstecken.

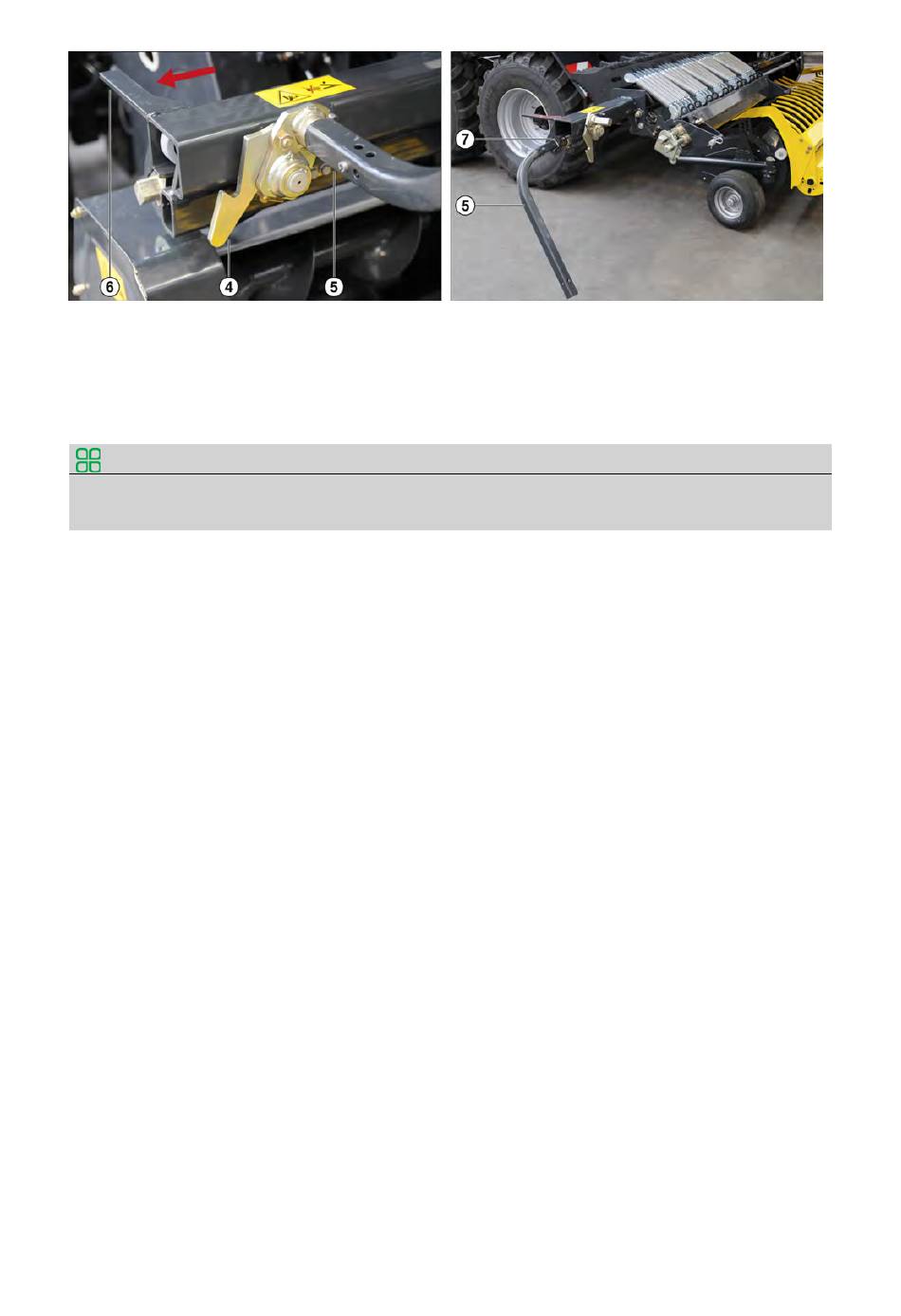

10 An der Schneidwerksverriegelung (3) den Sicherungshaken (4) durch Drehung gegen
Uhrzeigersinn öffnen.
11 Um den Schneidwerkskörper zu entriegeln, den Schneidwerkshebel (5) anstecken und
gegen Uhrzeigersinn drehen.
12 Am Schneidwerkshebel und am Handgriff (6) das Schneidwerk aus der Maschine zie-
hen und langsam bis zum Anschlag rollen lassen.
13 Den Schneidwerkshebel an der Messerverriegelung (7) ansetzen, gegen die Feder drü-
cken und die Welle 35° gegen Uhrzeigersinn drehen, um den Schneidwerkskörper in der
Umrüstposition zu verriegeln.
• Der Schneidwerkskörper ist in Querrichtung fixiert.
