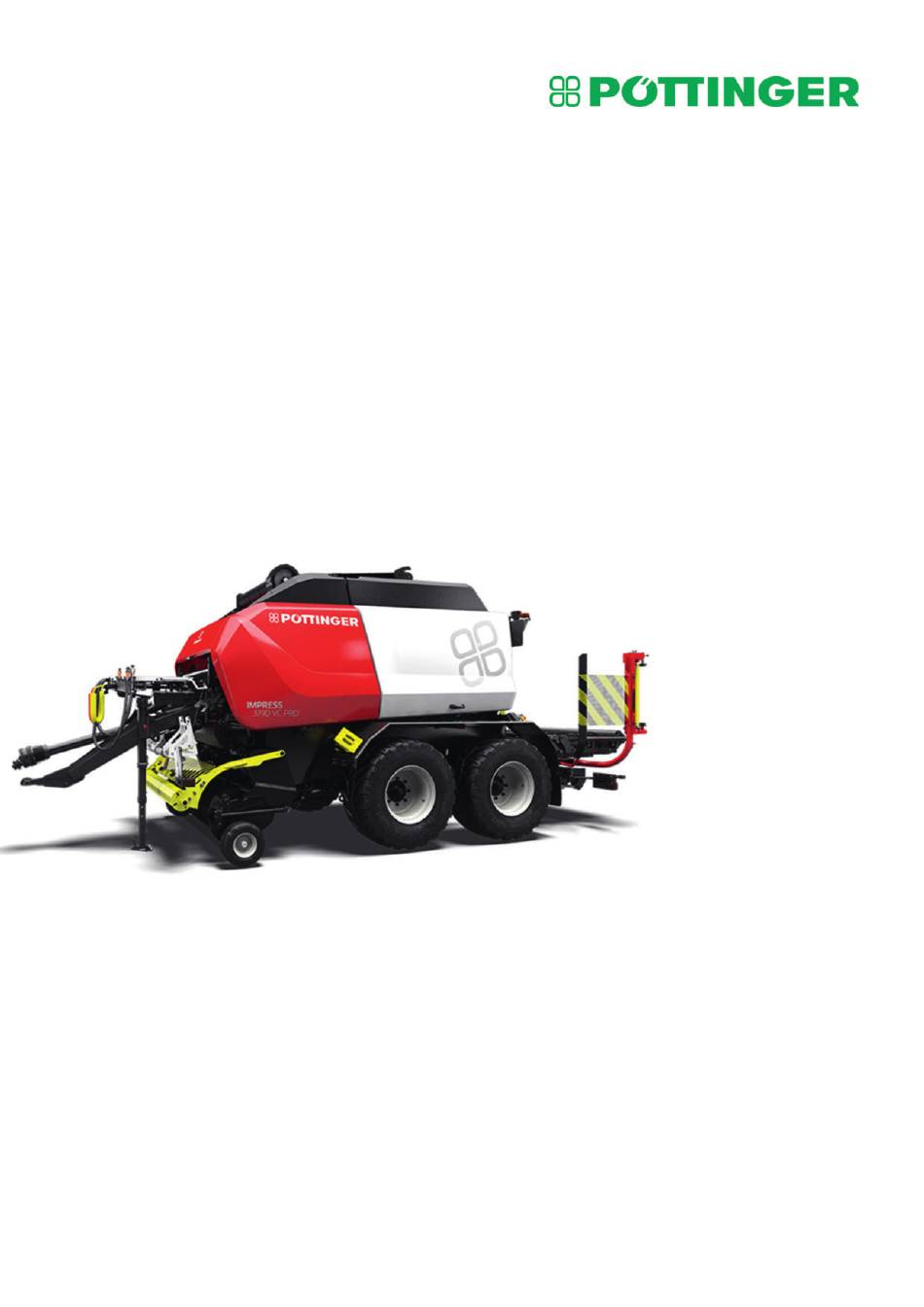

Seite 1 Original-Betriebsanleitung Rundballenpresse IMPRESS 3190 VC PRO 8333 8333.de-DE.80X.0...
Seite 2 QR-Code vom Typenschild mit Smartphone / Tablet scannen oder www.mypoettin- ger.com im Internet eingeben. • Ersatzteillisten sind exklusiv via MyPÖTTINGER abrufbar. • Individuelle Informationen, wie Bedienungsanleitungen und Wartungsinformationen zu Ihren Maschinen, sind auf MyPÖTTINGER in „Meine Maschinen“ jederzeit nach Regist- rierung verfügbar. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 3 Die Betriebsanleitung ist Teil der Maschine, übergeben Sie diese daher bei der Weitergabe der Maschine auch dem neuen Besitzer. Schulen Sie ihn ein und weisen Sie ihn auf die ge- nannten Vorschriften hin. Viel Erfolg wünscht Ihnen Ihr PÖTTINGER Service-Team. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 4 So gekennzeichnete Textabschnitte enthalten Empfehlungen und Ratschläge für den Um- gang mit der Maschine. UMWELT So gekennzeichnete Textabschnitte enthalten Hinweise zum Thema Umweltschutz. Richtungsangaben Richtungsangaben (wie links, rechts, vorne, hinten) werden auf Basis der normalen "Arbeits- fahrtrichtung" der Maschine angegeben. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 5 Abbildungen werden im, von der PÖTTINGER Landtechnik GmbH gelieferten, Druckdoku- ment ausschließlich in Graustufen oder schwarzweiß dargestellt. Abbildungen in elektronisch verteilbaren Dokumenten (PDF) werden auch in Farbe darge- stellt und können bei Bedarf auch in Farbe ausgedruckt werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 6 Verwendung von Symbolen Abbildungen können zusätzlich eingefügte Symbole, Pfeile und sonstige Linien enthalten, die zur Verbesserung der Verständlichkeit des Bildinhaltes dienen, oder das Augenmerk auf ei- nen bestimmten Bereich des Bildes lenken sollen. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 7 PÖTTINGER erhalten. Sollten sie dieses Mail nicht erhalten haben, wenden Sie sich bit- te an Ihren zuständigen Händler. Ihr Händler kann die Übergabeerklärung online ausfüllen. Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 4710 Grieskirchen Telefon +43 7248 600-0 Fax +43 7248 600-2513 info@poettinger.at Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 8 Änderungsindex Datum Index Änderungsgrund Geändertes Kapitel 02.04.2021 8331.DE.80U Anforderung durch Vertrieb Siehe "Supplement zur Be- triebsanleitung USA / CA- NADA" auf Seite 328. USA/CANADA - SUPPLE- MENT zur Betriebsanleitung kommt hinzu. Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 9 Auf einen Blick Kennzeichnung......................... Typenschild......................... Beschreibung Konformitätserklärung....................... Bestimmungsgemäße Verwendung.................. Technische Daten Dimensionen........................Anhängung........................Gewichte........................... Leistungsbedarf......................... Pressgutverarbeitung......................Bindemedien........................Antrieb..........................Prallblech mit Rollenniederhalter..................Pick-up..........................Rotor..........................Schneidwerk........................Presskammer........................Bindeeinrichtung....................... Heckklappe........................Schmiersysteme........................ Hydraulik........................... Elektrik..........................Terminals.......................... Fahrwerk und Bereifung....................Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 10 START-Menü........................WORK-Menü (Betriebsmodus)..................Ballendurchmesser einstellen ..................Pressdruck einstellen....................Lagenanzahl der Bindung einstellen................Binde-Betriebsart einstellen..................Geländemodus......................Betriebsart des Wicklers einstellen................Ablagebetriebsart einstellen..................Ablageposition (Optional mit Ballenaufsteller)............. Pick-up absenken und anheben ................. Messerfunktionen ....................... 10 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 11 Bildschirm CONFIG 3 ....................133 Bildschirm CONFIG 3.1..................... 135 Bildschirm Config 4 Wickler-Einstellungen..............137 Bildschirm Config 5...................... 139 Bildschirm Config 6...................... 140 Expert Parameter-Menü....................141 Alarmmeldungen CCI-Terminal ..................144 Liste der Alarmmeldungen....................145 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 11 8333.de-DE.80X.0...
Seite 12 Schneidwerk bedienen...................... 181 Rolle des Bindemediums wechseln.................. 187 Binderollenmagazin verwenden ..................193 Rollenvorrat verwenden....................193 Beladehilfe verwenden...................... 194 Wickelfolie aus dem Folienmagazin entnehmen .............. 195 Wickelfolie einlegen......................195 Höhenverstellung der Wicklerrolle ................... 197 12 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 13 Pressarbeit beginnen ....................... 227 Ballen wickeln ........................231 Pressarbeit beenden ......................234 Abkoppelung Stützfuß in die Parkposition absenken ................236 Feststellbremse anziehen ....................238 Unterlegkeile einlegen ...................... 239 Druckluft-Bremsanlage abkuppeln ................... 240 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 13 8333.de-DE.80X.0...
Seite 14 Bremshebelweg kontrollieren ..................267 Scherschraube kontrollieren ..................268 Schmierleitung kontrollieren ..................268 Gelenkwellen-Nockenschaltkupplung überprüfen............269 Täglich vor Fahrtbeginn....................269 Reifendruck prüfen...................... 270 Radbefestigungen prüfen.................... 270 Warntafeln, Warndreiecke, Warnfolien kontrollieren / austauschen......270 14 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 15 Elektroschaltplan ISOBUS - WICKLER - Ausgänge Ventile und Motoren ....... 301 Optionen..........................305 ISOBUS Jobcontroller-Anschlüsse................... 315 ISOBUS-Stecker......................316 Terminal-Anschlüsse ......................316 CCI 1200 Terminal...................... 317 EXPERT 75 ISOBUS Terminal..................318 POWER CONTROL Terminal..................319 Farbcode-Tabelle ......................319 Betriebsmitteltabelle......................319 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 15 8333.de-DE.80X.0...
Seite 16 Inhalt Hydraulik-Schaltpläne Hydraulikplan IMPRESS FC Pro ..................324 Hydraulikplan IMPRESS VC Pro ..................326 Supplement zur Betriebsanleitung USA / CANADA Warnbildzeichen Englisch USA / CANADA............... 328 Sicheres Schleppen von Lasten..................338 16 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 17 230 Nm 81000 N 320 Nm 115000 N M 20 x 1,5 460 Nm 134000 N 650 Nm 189000 N M 24 x 2 780 Nm 188000 N 1090 Nm 265000 N Original-Betriebsanleitung IMPRESS 3190 VC PRO | 17 8333.de-DE.80X.0...
Seite 18 Ausklappbare Aufstiegsleitern links und rechts von der Deich- sel für einen sicheren Zugang zur Bindeeinrichtung. Fahrwerk Fahrwerk mit Druckluftbremse und mechanischer Feststell- bremse. (Option) Fahrwerk mit hydraulischer Bremse / Notbremsventil und mechanischer Feststellbremse. 18 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 19 Wicklungsvorgang abgeladen werden mit drei, hydraulisch angetriebenen Bändern zur horizonta- len Drehung des Ballens während des Wickelvorganges. Abschneidhe- Hydraulisch schwenkbare Schneidhebel für das Fixieren und Ab- schneiden der Silierfolie. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 19 8333.de-DE.80X.0...
Seite 20 Die Übergabeeinheit besteht aus einem Ballenschlitten und dem heit Übergabeheber. Ballenschlitten: Hydraulisch angetriebener Längsschlitten für den Abtransport des gebundenen Ballens aus der Presskammer. Übergabeheber: Hydraulisch schwenkbare Hubvorrichtung für die Übergabe des Ballens an den Wicklertisch. 20 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 21 Kettenverschleißlehre für die Kontrolle des Kettenverschleißes • 13 mm, 17 mm Gabel- oder Ringschlüssel • 19 mm Ratschenschlüssel Nachrüstprogramm Das Nachrüstprogramm der PÖTTINGER Landtechnik GmbH bietet eine Vielzahl an Nach- rüstmöglichkeiten. Informationen dazu erteilt gerne Ihr Service‑Fachhändler. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 21 8333.de-DE.80X.0...
Seite 22 Enthaltene Daten Auf dem Typenschild sind folgende Daten, jeweils abhängig von Maschinentype und Ausfüh- rung, abzulesen. Daten Daten Chassis-Nummer Baujahr Modell Modelljahr Fahrzeugidentnummer Achslasten je Achse Type Stützlast Seriennummer Zulässiges Gesamtgewicht Basisgewicht 22 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 23 Beschreibung Konformitätserklärung 23 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 24 Für daraus entstehende Schäden haftet der Betreiber. Es dürfen keine Personen, Gegen- stände oder Ballen transportiert werden. Unter die bestimmungsgemäße Verwendung fällt auch, dass diese Anleitung und die Warn- bildzeichen (Piktogramme) befolgt und die Pflege- und Wartungsbedingungen eingehalten werden. 24 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 25 Seite 156. Untenanhängung mit drehbarer Zugöse, Nenn- weite 50 mm, Einbaulänge 482 mm Untenanhängung mit Zugkugelkupplung, Nenn- weite 80 mm, Einbaulänge 480 mm Untenanhängung mit Zugkugelkupplung, Nenn- weite 80 mm, Einbaulänge 550 mm Original-Betriebsanleitung IMPRESS 3190 VC PRO | 25 8333.de-DE.80X.0...
Seite 26 800 - 1850 mm Ballen-Nennbreite 1200 mm Fahrgeschwindigkeit (Richtwerte) Gras- und Luzerne-Silage 6 - 10 km/h Heu und Stroh 10 - 16 km/h Transportgeschwindigkeit maximal 40 km/h Bindemedien Allgemein Breite 1230 mm - 1400 mm 26 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 27 Untersetzungsgetriebe mit Zapfwellenanschluss Antriebsstrang Rollenketten mit Kettenspannern und automatischer Kettenschmierung Zapfwellendrehzahl max. 1000 U/min Schmiermittel Getriebeöl SAE 90 Befüllmenge 4,4 l für 1000 U/min (PRO) Antriebsstrang Rollenketten mit Kettenspannern und automatischer Kettenschmierung Original-Betriebsanleitung IMPRESS 3190 VC PRO | 27 8333.de-DE.80X.0...
Seite 28 32 bei voller Bestückung einzeln entnehmbar Messerabstand 36 mm bei voller Bestückung mit Messergruppenschaltung zur Einstellung der Schnittlänge Messertyp TWINBLADE-Messer - einzeln entnehmbar Messersicherung NONSTOP-Einzelmessersicherung mit Knickfeder Messerbalkentype EASY MOVE-Messerbalken auf Laufrollen 28 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 29 10 bar Saughöhe max. 500 mm Anzahl der Auslässe Anzahl der Anschlüsse Fördermenge je Hub und Anschluss 0,06 cm3 Schmierleitungen Polyamidrohr Ø 4x0,85 mm Ölaufstreichpinsel: (Festkammer) 4x Ölpinsel Ø 40 mm Original-Betriebsanleitung IMPRESS 3190 VC PRO | 29 8333.de-DE.80X.0...
Seite 30 ► Mineralöle nicht mit Bioölen vermischen! ► Hydraulikölverträglichkeit vor dem Anschluss der Maschine an den Traktor prüfen. Hydrauliköl-Spezifikation DIN 51524 Teil 1 und 2 Öltemperatur max. 80°C Arbeitsdruck 120 bis max. 200 bar Durchflussmenge min. 40 l/min 30 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 31 1x Anhängersteckdose 7-polig DIN‑ISO 1724 für die Straßenbe- leuchtung optional • Signalsteckdose 7 polig ISO 11786 für Automatik-Funktionen bei Terminals POWER CONTROL Terminal (Option) Spannung 10 bis 15 V DC Schutzart IP65 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 31 8333.de-DE.80X.0...
Seite 32 500/60 R22.5 / 1,4 bar optionen 520/55 R22,5 / 1,3 bar *620/40 R22,5 / 1,4 bar *710/40 R22,5 / 1,0 bar *Maschinenbreite > 3 m Pick-up Nachlauftastrad 16x6,50-8 6PR / 2,5 bar 32 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 33 Technische Daten Anzugsmomente Radmut- M18 x1,5: 280 Nm tern: M20x1,5: 380 Nm Tastradbolzen 215 Nm Original-Betriebsanleitung IMPRESS 3190 VC PRO | 33 8333.de-DE.80X.0...
Seite 34 Neben den Hinweisen in dieser Anleitung auch die jeweiligen länderspezifischen Vor- schriften zum Arbeitsschutz und allgemein gültige, gesetzliche oder sonstige verbindli- che Regelungen zur Unfallverhütung beachten. Solche Pflichten können beispielsweise das Tragen persönlicher Schutzausrüstungen oder die straßenverkehrsrechtlichen Re- gelungen betreffen. 34 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 35 Wartungsarbeiten, wie sie in dieser Anleitung beschrieben sind, vollständig und in den vorgegebenen Zeitintervallen durchführen oder in einer Fachwerkstatt durchführen las- sen. • Keine Änderungen an der Software bei programmierbaren Steuersystemen vornehmen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 35 8333.de-DE.80X.0...
Seite 36 Haut-, Augen- oder Atemwegsreizungen ! Öle, Fette, Lösungs- und Reinigungsmittel können die Gesundheit beeinträchtigen. ► Für das jeweilige Produkt geltende Sicherheitsvorschriften beachten. ► Für ausreichende Belüftung sorgen. ► Persönliche Schutzausrüstungen wie Schutzkleidung, Schutzhandschuhe / Schutzbrille benutzen. 36 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 37 Schutz gegen das unbeabsichtigte Schließen der Heckklappe klappe mittels Bowdenzug. Frontschutzbügel Schutzeinrichtung vor dem Erfasstwerden durch die Pick-up. Verkleidung der Schutz vor Zugriff auf bewegliche Teile. Bindeeinheit Seitenverkleidung Schutz vor Zugriff auf bewegliche Teile. der Presse Original-Betriebsanleitung IMPRESS 3190 VC PRO | 37 8333.de-DE.80X.0...
Seite 38 Sicherheitsschalter S122 müssen montiert und betriebsbereit sein. Not-Halt-Schalter Nur bei Combi-Modellen. Not-Halt-Schalter für das Ausschal- ten aller elektrischen und hydraulischen Funktionen. Die Not- Halt-Schalter auf den Radkästen der Maschine müssen be- triebsbereit sein. 38 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 39 Die Mindestüberdeckung gemäß Betriebsanleitung des Gelenkwellen-Herstellers beachten. Halteketten des Ge- Schutz gegen das Mitlaufen des Gelenkwellenschutzes. Die lenkwellenschutzes Halteketten müssen eingehängt sein. Warnbildzeichen Nachfolgend werden Positionen und Bedeutungen aller verwendeten Warnbildzeichen dar- gestellt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 39 8333.de-DE.80X.0...
Seite 40 PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung USA / CANADA". Pos. Piktogramm Erklärung Einzieh- und Einwickelgefahr am ganzen Kör- per. Während des Betriebes nicht im Bereich der drehenden Antriebswelle aufhalten. 40 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 41 Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile be- wegen können. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 41 8333.de-DE.80X.0...
Seite 42 Teile bewe- gen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. 42 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 43 Maschine vor dem Abkoppeln oder Abstellen mit Unterlegkeilen sichern. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Anhebepunkt für Wagenheber Position Schmierpunkte Original-Betriebsanleitung IMPRESS 3190 VC PRO | 43 8333.de-DE.80X.0...
Seite 44 Achtung beweglicher Hebel. Ausreichend Sicherheitsabstand halten. Gefahr des Abtrennens von Körperteilen! Keine sich bewegenden Maschinenteile be- rühren. Abwarten bis sie voll zum Stillstand gekommen sind. Lebensgefahr durch Last von oben. Nicht im Schwenkbereich aufhalten. 44 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 45 Sicherheit und Umwelt Pos. Piktogramm Erklärung Achtung! Vor der Inbetriebnahme Betriebsanleitung aufmerksam durchlesen. Achtung! Vor Wartungs- und Reparaturarbeiten Trak- tormotor abstellen und Zündschlüssel abzie- hen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 45 8333.de-DE.80X.0...
Seite 46 Genügend Abstand zu heißen Oberflächen halten. Maschinenteile von oben. Der Aufenthalt im Gefahrenbereich ist nur bei aktiver Sicherheitsverriegelung zulässig. Einzieh- und Einwickelgefahr am ganzen Körper. Während des Betriebes nicht im Bereich der drehenden Antriebswelle aufhalten. 46 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 47 Niemals in den Pick-up Bereich greifen, so- lange der Traktormotor bei angeschlossener Zapfwelle läuft. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile bewegen können. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 47 8333.de-DE.80X.0...
Seite 48 Teile bewe- gen können. Einziehgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. 48 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 49 Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich Teile bewe- gen können. Quetschgefahr an den Händen. Niemals in den Quetsch- und Klemm-Gefah- renbereich greifen, solange sich dort Teile bewegen können. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 49 8333.de-DE.80X.0...
Seite 50 Anhebepunkt für den Wagenheber Position Schmierpunkte Gefahr des Abtrennens von Körperteilen! Keine sich bewegenden Maschinenteile be- rühren. Abwarten bis sie voll zum Stillstand gekommen sind. Lebensgefahr durch Last von oben. Nicht im Schwenkbereich aufhalten. 50 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 51 Sicherheit und Umwelt Pos. Piktogramm Erklärung Achtung beweglicher Hebel. Ausreichend Sicherheitsabstand halten. Verbrennungsgefahr! Genügend Abstand zu heißen Oberflächen halten. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 51 8333.de-DE.80X.0...
Seite 52 Motor läuft. Absturzgefahr! Mitfahren auf Trittflächen oder Plattformen ist nicht gestattet. Position Schmierpunkte Verkehrstechnische Ausrüstung Die verkehrstechnische Ausrüstung ist Pflicht bei Fahrten auf öffentlichen Verkehrsflächen. Sie kann je nach Bestimmungsland unterschiedlich sein. 52 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 53 Positionsleuchte orange an beiden Seiten der Maschine Drehleuchte orange Kennzeichenbeleuchtung Warntafel an beiden Seiten der Maschine Umrissleuchte an beiden Seiten der Maschine Rückleuchte an beiden Seiten der Maschine Rückstrahler orange an beiden Seiten der Maschine Original-Betriebsanleitung IMPRESS 3190 VC PRO | 53 8333.de-DE.80X.0...
Seite 54 Sicherheit und Umwelt Standard Ansicht von vorne Pos. Ausrüstung Warntafeln Rückstrahler weiß an beiden Seiten der Maschine Begrenzungsleuchte weiß an beiden Seiten der Maschine USA / CANADA 54 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 55 X = Aufkleber für die maximal erlaubte Fahrgeschwindigkeit der Maschine. Angabe in Kilo- meter oder Meilen pro Stunde je nach Bestimmungsland. Umgang mit Gefahrenstoffen Neben den Hinweisen in dieser Anleitung auch allgemein gültige, gesetzliche und sonstige verbindliche Regelungen zum Umweltschutz beachten. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 55 8333.de-DE.80X.0...
Seite 56 Bauteile vor der Verschrottung von Schmiermittel wie Getriebeöl, Hydrauliköl usw. be- freien Gummiteile / Bereifung entsorgen • Reifen mit und ohne Felge und sonstige Bauteile aus Gummi der entsprechenden Re- cyclingstelle zuführen. 56 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 57 Nach einer Betätigung des ISB wird die ISB Alarm Maske angezeigt: Lagenanzahl Bindeeinheit erhöhen Lagenanzahl Bindeeinheit verringern Knickdeichsel heben (Option) Knickdeichsel senken (Option) Bindung starten Wicklung starten Alle Automatikmodi ein- / ausschalten Messer in Schwimmstellung bringen Einlaufblech ausschwenken Original-Betriebsanleitung IMPRESS 3190 VC PRO | 57 8333.de-DE.80X.0...
Seite 58 Optionen erfordern, wird die entsprechende Eingabemaske automatisch angezeigt. Siehe "Eingabemasken" auf Seite 62.;Siehe "Auswahlmasken" auf Seite 64. EXPERT 75 Terminal Übersicht Haupt-Baugruppen Pos. Benennung Gehäuse Scrollrad (Drehimpulsgeber) mit Tastenfunktion Eingabe-Tastenfeld 5,6" Touchscreen 58 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 59 ISOBUS Shortcut Button (ISB): Stoppt sämtliche Funktionen an allen angeschlosse- nen ISOBUS Maschinen, die mit einer ISOBUS-Steuerung aktiviert wurden. Nach einer Betätigung des ISB wird die ISB Alarm Maske angezeigt: Funktionstasten (F1-F12): Funktion abhängig vom Menü Original-Betriebsanleitung IMPRESS 3190 VC PRO | 59 8333.de-DE.80X.0...
Seite 60 Bei der Bedienung können die neben dem jeweiligen Symbol liegenden Funktionstasten (F1-F12) benutzt werden. Für die Anwahl von Eingabefeldern kann der Drehimpulsgeber mit eingebauter Taste oder die, jeweils neben den angezeigten Navigationssymbolen liegenden, Funktionstasten (F1- F12) verwendet werden. 60 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 61 Bedienung durch Tippen oder Streichen mit den Fingerkuppen über den Bildschirm. Bei der Bedienung keine Handschuhe tragen! Bei der Anwahl von Eingabefeldern, die eine Eingabe von Text, Zahlen oder eine Auswahl von vorgegebenen Optionen erfordern, wird automatisch die entsprechende Eingabemaske angezeigt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 61 8333.de-DE.80X.0...
Seite 62 Eingabemaske nur für Zahlen Symbole Erklärung Löscht die letzte Ziffer Löscht die gesamte Zahl Eingabe abschließen Wert der eingegebenen Zahl erhöhen Wert der eingegebenen Zahl verringern Zahlenwert positiv (+) oder negativ (-) 62 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 63 Eingabemaske für Sonderzeichen 1. Drücken sie , um zur Sonderzeicheneingabe Mas- ke 2 zu wechseln. Eingabemaske für Sonderzeichen 2. Drücken sie , um zur Buchstabeneingabe zu wechseln. Symbole Erklärung Löscht das ganze Wort. Löscht den letzten Buchstaben. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 63 8333.de-DE.80X.0...
Seite 64 (antippen). Die Eingabemaske wird automatisch geöffnet. ► Terminal mit Scrollrad (Drehimpulsgeber) Auswahlmaske aufrufen: Drehimpulsgeber in die passende Richtung verdrehen und bei Erreichen des Eingabefeldes die integrierte Taste betätigen oder [OK] drücken. 64 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 65 Das Terminal hat Speicherplatz für die Daten mehrerer Maschinen. Sollte nach dem Ein- schalten das Startmenü nicht angezeigt werden, ist der Speicherplatz des Terminals er- schöpft. Löschen sie Daten, die sie nicht mehr benötigen, um Speicherplatz freizumachen. Siehe dazu die Anleitung des Terminals. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 65 8333.de-DE.80X.0...
Seite 66 SERVICE-Menü anzeigen DATA-Menü anzeigen Siehe "DATA-Menü" auf Seite 119. TEST-Menü anzeigen Siehe "TEST-Menü" auf Seite 111. Terminal wechseln Dieser Softkey wird nur angezeigt, wenn mehr als ein Terminal mit dem Traktor verbunden ist. 66 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 67 Im WORK-Menü werden für den Pressbetrieb erforderliche Funktionen, Mess-, Einstell- und Zählerwerte angezeigt. Einstellwerte und die Betriebsart können durch direkte Auswahl am Display geändert werden. • Im START-Menü den Softkey drücken, um das WORK-Menü anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 67 8333.de-DE.80X.0...
Seite 68 WORK-Menü IMPRESS F COMBI WORK-Menü IMPRESS V COMBI Softkeys Softkey Funktion Zum Startbildschirm zurückkehren. Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Die Pick-up heben und senken. 68 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 69 Messer in Schwimmstellung bringen, zum Beispiel zur Entfernung einer Ver- stopfung. Softkeys - Messerfunktionen Softkey Funktion Messergruppe A einschwenken Messergruppe A ausschwenken Messergruppe B einschwenken Messergruppe B ausschwenken Messerbalken einschwenken Messerbalken ausschwenken Einlaufblech einschwenken Einlaufblech ausschwenken Original-Betriebsanleitung IMPRESS 3190 VC PRO | 69 8333.de-DE.80X.0...
Seite 70 Analoganzeige entsprechen dem aktuell gemessenen Druck auf den Riemenspanner. Der grüne Bereich zeigt den Solldruckbereich. Drücken sie auf das Feld der Pressdruckanzeige, um ins SET 2.1-Menü zu gelangen, wo sie die Werte ändern können. 70 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 71 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere Lagenan- zahl erforderlich sein. Die Lagenanzahl der Bindung ist im SET-Menü voreingestellt. Aktuelle Fahrgeschwindigkeit des Gespannes ´(Anzeige er- folgt nur bei vorhandenem traktorseitigem Signal) Original-Betriebsanleitung IMPRESS 3190 VC PRO | 71 8333.de-DE.80X.0...
Seite 72 Der Ballen wurde abgelegt. Ist ein Auftrag aktiv, wird die Anzahl der gewickelten Ballen des aktiven Auftra- ges angezeigt. Ist kein Auftrag aktiv, wird die Gesamtanzahl der gewickelten Ballen der Maschine angezeigt. 72 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 73 Der Zustand beider Messergruppen ist nicht eindeutig zuorden- bar. Entweder sind die Messer in einer Zwischenposition, die Messer-Sensoren sind nicht aktiviert oder ein Sensorfehler liegt vor.* * Nur mit der Option"automatische Messervorwahl" verfügbar. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 73 8333.de-DE.80X.0...
Seite 74 Bei IMPRESS V-Modellen werden die Messwerte von zwei Ultra- schallsensoren verwendet, durch die eine ungleiche Ballenaus- formung in der Presskammer erkannt wird. Grüne Fahrseitensignale nach links bedeuten, dass für eine opti- male Ballenform eine Richtungsänderung nach links günstig ist. 74 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 75 Traktor muss für den Bindungsvorgang angehalten werden. Die Bindeeinrichtung wird - je nach Einstellung der Binde-Be- triebsart - manuell oder automatisch gestartet. Nach erfolgreichem Bindungsvorgang wird am Display das ent- sprechende Bindungs-OK-Signal angezeigt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 75 8333.de-DE.80X.0...
Seite 76 Der Wickeltisch hat sich in Arbeitsposition gedreht. Der Übergabeheber befindet sich in Übergabeposition. Die Heckklappe ist geöffnet. Der Wickeltisch befindet sich in Arbeitsposition. Der Übergabeheber hat sich in Aufnahmeposition gedreht. Die Heckklappe ist geöffnet. 76 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 77 Der Wickler ist bereit den nächsten gepressten und gebun- denen Ballen aufzunehmen. Der Wickeltisch befindet sich in Aufnahmeposition Der Ballenaufsteller ist in Arbeitsposition. Schritte der Netz oder Folienbindung Symbol Erklärung Warten - die Bindung wurde noch nicht gestartet. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 77 8333.de-DE.80X.0...
Seite 78 Die Zapfwelle wurde ausgeschaltet - während des Bindungsvorgangs die Zapfwelle nur im Notfall ausschalten. • Der Ballen steht still - es liegt ev. ein Defekt am Hydrauliksystem, an den Spannriemen (nur IMPRESS V), oder am Riemenspanner (IMPRESS V), vor. 78 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 79 Zähler zurücksetzen. Fehlerliste Symbol Erklärung Fehler aktiv Liegt aktuell ein Fehler an, der nicht behoben wurde, wird dieses Symbol in der Statuszeile angezeigt. Drücken sie das Symbol, um die Fehlerliste aufzurufen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 79 8333.de-DE.80X.0...
Seite 80 Der Ballen wird nach erfolgreichem Bindevorgang automatisch an den Wickel- tisch übergeben. Der Wickelvorgang wird nicht automatisch gestartet. Wickelautomatik aus Ein Übergabe-/Wickelvorgang muss manuell gestartet werden. Durchreicheautomatik aus Das Durchreichen des Ballens muss manuell gestartet werden. 80 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 81 Nach dem Signal „Pressvorgang abgeschlossen“ muss der Traktor angehalten und der Bindungsvorgang manuell gestartet werden. Bindeautomatik (time) Nach dem Signal „Pressvorgang abgeschlossen“ wird eine einstellbare Zeit ab- gewartet („Wartezeit für das Anhalten des Traktors“). Dann wird der Bindungsvor- gang gestartet. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 81 8333.de-DE.80X.0...
Seite 82 Bei IMPRESS F-Modellen kann der Schließdruck der Heckklappe jederzeit nach Bedarf ge- ändert werden, um die Ballendichte zu erhöhen oder zu verringern. Der aktuell gemessene Pressdruck und der derzeit eingestellte Schließdruck werden in der WORK-Maske ange- zeigt. 82 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 83 Wählen sie die gewünschte Option und bestätigen sie diese mit [OK]. Geländemodus Es gibt zwei verschiedene Geländemodi (Flachland und Hanglagedie Ballenübergabe und - ablage im Gelände erleichtern. Der aktuelle verwendete Geländemodus wird im WORK-Me- nü angezeigt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 83 8333.de-DE.80X.0...
Seite 84 ) in der Statuszeile drücken, um in den Editier- modus zu wechseln. ► Wählen sie die gewünschte Option und bestätigen sie diese mit [OK]. Betriebsart des Wicklers einstellen Hier kann die Betriebsart für Ballenübergabeautomatik und Durchreicheautomatik eingestellt werden. 84 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 85 Bei Verwendung der Abladeautomatik in abschüssigem Gelände kann der Ballen nach dem Abladen wegrollen und Personen erfassen und verletzen. ► Die Abladeautomatik nur auf ebenem Gelände verwenden. ► Den Ballen nur auf ebenem Gelände abladen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 85 8333.de-DE.80X.0...
Seite 86 ► Ballenaufsteller (Option) nur im flachen Gelände benutzen. ► Ablegeautomatik abschalten und Wickelballen manuell ablegen. ► Wickelballen nur auf ebenen Flächen ablegen. Stellen sie hier ein, ob sie den Ballen stehend oder liegend ablegen wollen. 86 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 87 ► Den Softkey (Heben) drücken, um die Pick-up direkt anzuheben. Messerfunktionen Einschwenken der Messer in die Schnittposition und Ausschwenken der Messer in War- tungsposition. Die Position der Messer wird am Display angezeigt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 87 8333.de-DE.80X.0...
Seite 88 Power Control: Die Messerfunktionen finden sich als Tasten auf dem Terminal. ► Den Softkey / die Taste gedrückt halten, um die Messer einzuschwenken. ► Den Softkey / die Taste gedrückt halten, um die Messer auszuschwenken. 88 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 89 Wenn die Messer eingeschwenkt sind, wird am Display ein Warnhinweis angezeigt. IMPRESS PRO: Einlaufblech einschwenken und ausschwenken Kontrollieren, dass das Einlaufblech gefahrlos eingeschwenkt und ausgeschwenkt werden kann. ► Den Softkey drücken, um den Einlaufblech einzuschwenken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 89 8333.de-DE.80X.0...
Seite 90 Nach Erreichen der Grundstellung wird der Softkey angezeigt. TIPP Drücken sie den Softkey 2x, um die Bindung wieder zu starten, ohne die Grund- stellung abwarten zu müssen. • Den Softkey zweimal drücken, um die Bindung erneut zu starten. 90 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 91 Die Knickdeichsel kann jederzeit angehoben werden, um zum Beispiel ein Aufsitzen der Pick-up und den damit verbundenen Sachschaden zu verhindern. ► Den Softkey drücken, um die Knickdeichsel tastend abzusenken. ► Den Softkey drücken, um die Knickdeichsel tastend anzuheben. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 91 8333.de-DE.80X.0...
Seite 92 Anhebung der Pick-Up bzw. Informationen zur Ballenform und der Fahrtrichtungsanzeige vornehmen. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das SET-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. 92 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 93 Bei Abweichungen vom Realmass, kann eine Anpassung des angezeigten Ballenduchmessers Abhilfe schaffen. z.B: wenn der physische Ballen 5 cm kleiner ist als der einge- stellte Solldurchmesser, dann stellen sie den Korrekturwert auf – 5 cm. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 93 8333.de-DE.80X.0...
Seite 94 Bei der Retourfahrt wird die Aushebung der Pick-up für die eingestellte Zeit (hier: 2 sec) betätigt und bleibt bis zur nächsten Vorwärtsfahrt angehoben. Funktioniert nur bei vorhandenem Geschwindigkeitssignal ... automatische Pick-up Anhebung bei Retourfahrt in- aktiv 94 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 95 Abhängig von der Qualität des Bindenetzes, vom Zustand des Pressguts und weiteren Faktoren kann eine höhere La- genanzahl erforderlich sein. Die Lagenanzahl wird in der WORK-Maske angezeigt und kann dort nach Bedarf geändert werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 95 8333.de-DE.80X.0...
Seite 96 Traktor bis zum Bindestart anhalten zu können. Die Standardeinstellung der Wartezeit ist zwei Sekunden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben 96 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 97 In diesem Menü stellen sie die Messergruppenvorwahl ein. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das SET-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 97 8333.de-DE.80X.0...
Seite 98 Strawmatic kann im Konfigurations Menü aktiviert werden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Scroll-Softkeys Messergruppe A einfahren Messergruppe A ausfahren 98 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 99 , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Bibliotheksfeld mit dem Datensatz „Pressure A“ der Pressgut- bibliothek. Weitere Datensätze: B - F Die unterhalb angezeigten Werte gehören immer zum ausge- wählten Datensatz. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 99 8333.de-DE.80X.0...
Seite 100 Am Hydraulikblock (1) des Riemenspanners den Ventilhebel (2) zuerst entriegeln, in dem sie den Hebel nach oben ziehen, und dann 90 ° gegen Uhrzeigersinn drehen, um das Riemenspannerventil auf Entspannposition (4) einzustellen. 100 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 101 Den Seitenschutz schließen. SET-Menü 3.1 - Einstellungsoptionen für die automatische Fett- schmierung Bei IMPRESS-Modellen mit automatischer Fettschmierung (Option) werden zum Beispiel die Presswalzenlager regelmäßig mit Schmiermittel versorgt. Ein Schmierzyklus besteht aus ei- Original-Betriebsanleitung IMPRESS 3190 VC PRO | 101 8333.de-DE.80X.0...
Seite 102 Einschaltzeit (Schmierzeit), im Beispiel 4 Minuten. Anzeige der aktuell gemessenen, durch die Schmiermittelpumpe erzeugten Schmierdrucke in bar. Der Drucksensor ist am Schmiermittelbehälter, rechts von der Füllstandsmessung, ange- baut. Baler: Schmiermitteldruck des Presse Combi: Schmiermitteldruck des Wicklers 102 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 103 Den Softkey drücken, um die Fettschmierung manuell auszuschalten. An- schließend ist der Pumpenmotor ausgeschaltet. Automatische Fettschmierung aktivieren und deaktivieren Nur bei IMPRESS-Modellen mit automatischer Fettschmierung (Option). Zur Aktivierung der automatischen Fettschmierung ist die Konfiguration der Fettschmieranlage erforderlich. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 103 8333.de-DE.80X.0...
Seite 104 SET-Menü anzuzeigen. ► Drücken sie den Softkey , um in das gewünschte Untermenü zu gelangen. ► Wechseln sie mit den Tabs zwischen dem Tab für Hanglage und dem Tab für Flachland. 104 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 105 Bedienung ISOBUS Parameter bei nicht konfiguriertem Geländemodus. Flachland Parameter bei konfiguriertem Geländemodus. Hanglagen Parameter bei konfiguriertem Geländemodus. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 105 8333.de-DE.80X.0...
Seite 106 Wert: Einstellen des Neigungswinkel für die Endposition des Wickeltisch bei aktivier- tem Ballenaufsteller in Grad. (nur sichtbar mit Option Ballenaufsteller) rechter Wert Einstellen des Neigungswinkel für die Endposition des Wickeltisch bei deakti- viertem Ballenaufsteller in Grad. 106 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 107 Bei Touchscreens kann auch durch Berühren der Tabs zwischen Hanglage (Geländemodus ein) und Flachland (Geländemodus aus) gewechselt wer- den. Softkey ist nur sichtbar, wenn der Geländemodus konfiguriert ist. Wickeltisch nach vorne kippen Wickeltisch nach hinten kippen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 107 8333.de-DE.80X.0...
Seite 108 Gehen sie zum Wickler und legen sie die Folie so ein, dass weitergearbeitet werden kann. • Wenn eine Folienrolle zu Ende geht, kann nicht fertig gewickelt werden. Gehen Sie zum Wickler und tauschen die Folienrolle. 108 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 109 Im START-Menü den Softkey drücken, um das Service-Menü anzuzeigen. Anzeige Anzeige der verbleibenden Zeit bis zum nächsten Schmieren mit Fett Grau und in Klammer wird das Intervall angezeigt, auf das zurückgesetzt wird. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 109 8333.de-DE.80X.0...
Seite 110 Drücken sie auf das Feld des aktuellen Countdowns, das sie ändern wollen, um in den Editiermodus zu wechseln. ► Verkürzen sie den Wert des Countdowns um, beispielhaft; eine Stunde. ► Drücken sie [OK], um den neuen Wert zu speichern und den Editiermodus zu beenden. 110 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 111 B20: Messerbalken-Sensor Position ausgeschwenkt B21: Messerbalken-Sensor Position eingeschwenkt Die Messer sind in der abgebildeten Statusanzeige einge- schwenkt (in Arbeitsposition). • Um die Messerbalken-Sensoren zu testen, die Messer ausschwenken und einschwenken und die Sensoraktivie- rung überprüfen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 111 8333.de-DE.80X.0...
Seite 112 Maximale Stromstärke: 1100 mA Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Weitere Menüs anzeigen Fehlerliste öffnen Netzmotor manuell testen 112 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 113 Y63 ... Stromstärke an Elektrischem Druckbe- grenzungsventil Netzbremse 1 maximal 1800 mA B60 ... Drehzahlsensor für Bindeeinheit 1 Y66 ... Stromstärke an Elektrischem Druckbe- grenzungsventil Netzbremse 2 maximal 1800 mA B67 ... Drehzahlsensor für Bindeeinheit 2 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 113 8333.de-DE.80X.0...
Seite 114 12 V-Netzspannung aktuell bei 12,8 V 12 V-Sensorspannung aktuell bei 12,8 V 5 V-Sensorspannung aktuell bei 5,0 V 12 V Bordspannung (aktuell bei 12,2 V) 5 V Sensorversorgungsspannung (aktuell bei 5,0V) Aktuelle Softwareversion: hier Version 1.02 114 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 115 , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung B150 ... Sensor für Ballenaufsteller eingefahren B151 ... Sensor für Ballenaufsteller ausgefahren B101 ... Winkelsensor / Position Übergabeheber B110 ... Winkelsensor / Position Wickeltisch Original-Betriebsanleitung IMPRESS 3190 VC PRO | 115 8333.de-DE.80X.0...
Seite 116 Im Menü 2.2 können sie diverse Wicklerfunktionen testen. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Test-Menü anzuzeigen. ► Drücken sie den Softkey , um in das gewünschte Untermenü zu gelangen. 116 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 117 Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Weitere Menüs anzeigen Schneidarm anheben / lösen Schneidarm absenken / klemmen Schneidarm in Schwimmstellung bringen Wickelarm im Uhrzeigersinn bewegen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 117 8333.de-DE.80X.0...
Seite 118 , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Aktuelle Spannung am Eingang für 12 V am CAN-IO Modul B Aktuelle Spannung am Eingang für 5 V am CAN-IO Modul B Aktuelle Software-Version 118 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 119 • Gesamtanzeige • Auftragsanzeige Data-Menü - Übersicht Dieses Menü bietet eine Übersichtsanzeige über mit dem Gerät verrichtete Arbeit. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Data-Menü anzuzeigen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 119 8333.de-DE.80X.0...
Seite 120 Dieses Menü bietet den Überblick über die mit dem Gerät verrichtete Arbeit zum ausgewähl- ten Auftrag. Wie komme ich dorthin? ► Im START-Menü den Softkey drücken, um das Data-Menü anzuzeigen. ► Im Data-Menü einen Auftragssoftkey drücken (1-10) 120 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 121 Anzahl der gebundenen Netzballen Anzahl der gebundenen Folienballen Anzahl der gewickelten Ballen Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Retour Ein Menü-Level nach oben Original-Betriebsanleitung IMPRESS 3190 VC PRO | 121 8333.de-DE.80X.0...
Seite 122 , um die Maschine neu mit der neuen Konfiguration neu zu starten. Im Konfigurations-Menü sind der Maschinentyp, das Maschinenmodell und grundlegende Maschinenfunktionen vorkonfiguriert. Konfigurations-Menü 1 Im Konfigurations-Menü 1 finden sie Maschinentype und Produktionszeitraum, die Einstel- lung der Bindung und der Heckklappe. 122 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 123 Positionsfelder für den Wert: Grundstellung des Zylinders (Werkseinstellung: 6 Der Zylinder ist eingefahren. Mittelstellung der Zylinders (Werkseinstellung: 20 Der Zylinder befindet sich in einer Art Bereitschafts- stellung ca. 1 cm bevor die Netzmesser auslösen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 123 8333.de-DE.80X.0...
Seite 124 Abwickeln des Netzes Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Den Softkey drücken, um nach einer Konfigurationsänderung einen Neustart durchzuführen und zum START-Menü zurückzukehren. 124 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 125 Den Zylinder in Grundstellung bringen. • Die Grundstellung ist erreicht, wenn der Zylinder ganz eingefahren ist. Im Anzeigefeld (1) die Distanz für die Grundstellung ablesen. Das Eingabefeld (2) auswählen und den Messwert für die Grundstellung eintragen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 125 8333.de-DE.80X.0...
Seite 126 Die Änderung mit OK abspeichern oder [ESC] drücken, um ohne Speichern abzubre- chen. Notbetätigung an der CAN-Tastatur Um Steuerungsfehler zu beheben, kann es manchmal nötig sein, die automatischen Verrie- gelungen der Software auszuschalten. Dieser Vorgang nennt sich "Notbetätigung". 126 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 127 Zum Schlepper zurückgehen und am Terminal die Notbetätigung ausschalten ▷ Solange der Warnbildschirm angezeigt wird, ist die Notbetätigung aktiv. Drücken sie [Retour] am Bildschirm des Terminals, um die Notbetätigung auszuschalten und ins START Menü zurückzukehren. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 127 8333.de-DE.80X.0...
Seite 128 Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Menü für Vario Maschinen Menü für Fixkammer Maschinen Anzeige Symbol Anzeige Die automatische Fettschmierung ist nicht konfiguriert. Die automatische Fettschmierung ist kon- figuriert. 128 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 129 (nur bei Fixkammer Maschinen vorhanden) B82 ktueller Wert des rechten Heckklap- pensensors in mV Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 129 8333.de-DE.80X.0...
Seite 130 Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. 130 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 131 Korrekturwert des Ballendurchmessers rechts. Der Korrekturwert kann zwischen -5 und +5 eingestellt werden. Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 131 8333.de-DE.80X.0...
Seite 132 Anzeige der Mindest-Ausschaltzeit von APC hier: 4000 ms Hysteresedruck - Eine Nachregelung des Druckes erfolgt erst, wenn die Druckdifferenz zum Solldruck größer ist als der hier ein- gegebene Wert. hier: 10 bar 132 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 133 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. • In der Konfigurations-Maske den Softkey drücken, bis die Hardware Konfiguration angezeigt wird. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 133 8333.de-DE.80X.0...
Seite 134 Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen Handlungsanweisung ► Auf das Symbol (Konfiguriert) bzw. (nicht konfiguriert) der gewünschten Hard- ware drücken, um die Auswahlfelder zur Konfiguration der gewünschten Hardware an- zuzeigen. 134 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 135 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. • In der Konfigurations-Maske den Softkey drücken, bis die Hardware Konfiguration angezeigt wird. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 135 8333.de-DE.80X.0...
Seite 136 IST-Wert am Eingang B180 in mV Berechneter Wert in N (aus den Parametern 1-4) Softkeys Softkey Erklärung STOPP Alle hydraulischen / elektrischen Vorgänge beenden, die über die Steuerung gestartet worden sind. Weitere Menüs anzeigen 136 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 137 Im Menü 4 können sie die Wickler-Einstellungen vornehmen. Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 137 8333.de-DE.80X.0...
Seite 138 (Werkseinstellung: 80°) Überlappung der Folie pro Umlauf des Wicklers - Fab- rikswert: 120 cm Überlappung Die Mindestanzahl der Umläufe des Wicklers wird von der Software berechnet. Hier können sie zusätzliche Umläufe festlegen. 138 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 139 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. Anzeige Symbol Erklärung Eingabefeld für die momentane Adresse des zu re-adressierenden Hauptventiles Original-Betriebsanleitung IMPRESS 3190 VC PRO | 139 8333.de-DE.80X.0...
Seite 140 Dieses Menü ist dem Servicetechniker vorbehalten. Wie komme ich dorthin? ► Im START-Menü den Softkey 10 Sekunden gedrückt halten, um das Konfigurati- ons-Menü anzuzeigen. ► Drücken sie die Softkeys , um in das gewünschte Untermenü zu gelangen. 140 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 141 Im Expert Parameter-Menü werden verschiedene Experten-Parameter angezeigt. Dieses Menü ist dem Kundendienst vorbehalten. • Im START-Menü den Softkey drücken, um das Expert Parameter-Menü anzuzei- gen. • Drücken sie den Softkey , um zwischen den Parametern zu scrollen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 141 8333.de-DE.80X.0...
Seite 142 Netzes. Dies verhindert, dass das Netz nach dem Abschlagen durch die ho- he Netzspannung aus der Zuführeinheit gezo- gen wird. Außerdem wird das Nachdrehen der Netzrolle nach dem Abschlagen des Net- zes beeinflusst. 142 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 143 Auswerfen des Bal- lens für die eingestellte Zeit in der Endpositi- on offen. Diese Funktion kann speziell beim Pressen von Stroh hilfreich sein. Nur gemeinsam mit "Gate Clean Cycle after" Original-Betriebsanleitung IMPRESS 3190 VC PRO | 143 8333.de-DE.80X.0...
Seite 144 Siehe "Liste der Alarmmeldungen" auf Seite 145. Alarmmeldungen CCI Terminal / Traktorterminal Alarmmeldungen werden in der Error-Liste angezeigt und in einer Error-Liste protokolliert. • In der Statuszeile des WORK-Menüs den Softkey drücken, um die Error-Liste anzuzeigen. 144 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 145 Siehe "Betriebsmitteltabelle" auf Seite 319. Alarm-Liste Fehler Alarmmeldung Fehlerursache Main Valve Y01 Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen Main Valve Y02 Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 145 8333.de-DE.80X.0...
Seite 146 Spannung am Ventil prüfen Ý120.1 Valve Y130 cutter bar Ventil angesteckt? Spule vom Ventil prüfen. Y130 Spannung am Ventil prüfen Valve Y65 foil manipula- Ventil angesteckt? Spule vom Ventil prüfen. Spannung am Ventil prüfen 146 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 147 Heckklappe max Öffnungswinkel prüfen - im B80 / B82) CONFIG 1 oder Verschmutzungen im Be- reich des Flansches zwischen Wicker und Presse PVG valve(128) wrong Auslieferzustand von einem Ventil, muss im address CONFIG adressiert werden Original-Betriebsanleitung IMPRESS 3190 VC PRO | 147 8333.de-DE.80X.0...
Seite 148 (>30sek). Eine Taste der Tastatur defekt? Maximum bale diameter Der maximale zulässige Ballendurchmesser reached wurde erreicht Sensor bale tipper B150 Beide Sensoren wurden gleichzeitig betätigt B150 / +B151 B151 Tilt sensor: no connecti- Neigungssensor defekt. Verbindung prüfen 148 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 149 Kein Ballen am Tisch oder die Heckklappe tailgate open nicht ganz geschlossen Wrapper lifter position Übergabeheber nicht in unterster Position not down Wrapper Baletipper Sen- Ballenaufsteller wurde zu lange angesteuert. B150 sor B150 Sensor B150 wird nicht erreicht Original-Betriebsanleitung IMPRESS 3190 VC PRO | 149 8333.de-DE.80X.0...
Seite 150 Fehler am CAN Bus 1, Abschlusswiderstand prüfen, Verkabelung prüfen CAN 2 Extension Bus Fehler am CAN Bus 2, Abschlusswiderstand prüfen, Verkabelung prüfen CAN 0 Bodybus Buffer Fehler am CAN Bus 0 - Buffer Speicher voll full 150 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 151 Knife group bank A Line- Motor angesteckt? Spannung am Motor prü- armotor overload fen. Sicherung prüfen (20A) Knife group bank B Line- Motor angesteckt? Spannung am Motor prü- armotor overload fen. Sicherung prüfen (20A) Original-Betriebsanleitung IMPRESS 3190 VC PRO | 151 8333.de-DE.80X.0...
Seite 152 Bedienung ISOBUS Fehler Alarmmeldung Fehlerursache AEF Conformance Test Nur für Entwicklung: AEF Conformance Test activated!! aktiviert. TOTALS werden für den Test hoch- gezählt. KEINE SERIENSOFTWARE!!! 152 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 153 Halten sie die Taste [3] länger gedrückt, um die Folienhalterung anzuheben und zu sperren. Taste "Wickeltisch" Zum manuellen Anfahren der Übergabeposition, der Arbeitsposition des Wickeltisches und der Ablageposition Drücken sie die Taste [4] in Kombination mit den Pfeiltasten [1, 5] Original-Betriebsanleitung IMPRESS 3190 VC PRO | 153 8333.de-DE.80X.0...
Seite 154 ► Überlegen sie sich die Bewegungen, die sie ausführen möchten, vorab! ► Denken sie den Weg durch, den die manuell gesteuerten Teile der Maschine bei diesen Bewegungen beschreiben. ► Vermeiden sie Kollisionen! 154 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 155 Weiterführende Hinweise zur korrekten Ballastierung sind in der Betriebsanleitung des Trak- tors angeführt. Heckklappe sperren und entsperren Bei der Inbetriebnahme kann ein Aufenthalt in der Presskammer oder unter der geöffneten Heckklappe erforderlich sein. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 155 8333.de-DE.80X.0...
Seite 156 Die Koppelung der Maschine an den Traktor erfolgt mit einer Universaldeichsel als Oben- oder als Untenanhängung. Als Obenanhängung wird eine hochliegende Deichsel mit Gelenk- welle unten bezeichnet. Bei der Untenanhängung ist die Deichsel tiefliegend und die Gelenk- welle oben. 156 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 157 Mehrere Zugmittel für Oben- oder Untenanhängung stehen optional zur Verfügung. Das Zugmittel ist mit einer Zahnkupplung mit der Deichsel verbunden. Die Änderung der Hö- hendifferenz je Zahnabstand beträgt 33 mm, 36 mm, 57 mm bzw. 59 mm. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 157 8333.de-DE.80X.0...
Seite 158 50 mm / 57 mm Zugkugelkupplung(Option) • Nennweite 80 mm • Einbaulänge L 480 mm / 550 mm • Schwenkwinkel je Zahnabstand 6 ° • Höhendifferenz je Zahnabstand 50 mm / 57 mm 158 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 159 Profilen des Innenrahmens erfolgen. Die Einstellung der Spindellänge muss bereits erfolgt sein. Andernfalls ist die Länge der Spindel jetzt einzustellen. Siehe "Länge der Spindel einstellen" auf Seite 160. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 159 8333.de-DE.80X.0...
Seite 160 Einstellung bei Deichseln mit und ohne hydraulischem Dämpfungszylinder sinngemäß gleich durchführen. bei der Erstinbetriebnahme bei einer Änderung der Traktorballastierung nach einem Reifenwechsel nach einer Höhenänderung der Traktorkupplung (z.B. neue Anhängerkupplung) Arbeitsmittel Gabelschlüssel SW46, Schraubendreher, Montagewerkzeug 160 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 161 Dämpfung vorhanden. Bei 60 bar ist die Dämpfung am weichsten und bei 80 bar am här- testen. Dämpfungsdruck kontrollieren Kontrollieren sie den Dämpfungsdruck am Manometer (1) rechts in Fahrtrichtung, überhalb der Deichsel Original-Betriebsanleitung IMPRESS 3190 VC PRO | 161 8333.de-DE.80X.0...
Seite 162 Stück ausgefahren sein. Am Manometer sollte der vorher eingestellte Druck ange- zeigt werden (Eine Abweichung von bis zu 5 bar vom eingestellten Druck ist möglich) 14 Betriebsbremse der Presse wieder aktivieren 162 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 163 Die Gelenkwelle vollständig auseinander ziehen. ▷ Die Gelenkwelle besteht nun aus 2 Hälften. Den Verschluss der Gelenkwellenhälfte mit dem Traktor-Symbol auf dem Schutzrohr (1) auf die Zapfwelle des Traktors aufschieben, bis der Verschluss einrastet. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 163 8333.de-DE.80X.0...
Seite 164 Der Schutzschild an der Traktorseite und der Schutztopf an der Maschinenseite müssen die Schutztrichter der Gelenkwelle um mindestens 50 mm überdecken. ▷ Sollte die Profilüberdeckung in einem der oben genannten Fällen nicht ausreichend sein, sind neue Schutzrohre oder eine neue Gelenkwelle zu bestellen. 164 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 165 ► Bei Auffälligkeiten die Zapfwelle am Traktor sofort ausschalten. Voraussetzungen • Maschine an einen geeigneten Traktor vollständig angebaut und gesichert. • Traktor und Maschine auf ebenem und tragfähigem Untergrund in Arbeitsposition abge- stellt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 165 8333.de-DE.80X.0...
Seite 166 Getriebes sicherzustellen. Später sollte das Getriebeöl jeweils nach 500 Betriebsstunden oder 1x jährlich gewechselt werden. Eingangsgetriebe PRO: 1000 U/min Eingangsgetriebe MASTER: 540 U/min Arbeitsmittel Montagewerkzeug, Öltuch Arbeitsanweisung Voraussetzungen • Maschine auf ebenem, festem Grund abstellen und gegen Wegrollen sichern. 166 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 167 Das Drehmoment des Eingangsgetriebes wird über Kettenantriebe an die Presswalzen bzw. Pressriemenwalzen übertragen. Die Antriebsketten sind durch Kettenspanner vorgespannt, dürfen jedoch nicht zu fest gespannt sein, um übermäßige Abnutzung und Lärmentwicklung zu vermeiden. Kettenvorspannung kontrollieren Arbeitsmittel Rollmeter Arbeitsanweisung Den linken Seitenschutz öffnen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 167 8333.de-DE.80X.0...
Seite 168 "Automatische Ölschmierung Druckleitungen entlüften " auf Seite 170. Schmiermittelempfehlung HINWEIS Materialschaden an den Schmierbürsten der Ölverbraucher möglich. ► Kein Kettenhaftöl verwenden, um ein Verschließen der Druckleitungen an den Schmier- bürsten zu vermeiden. 168 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 169 Die Pumpenwelle ist mit einer Kurvenscheibe verbunden, welche die Förderkolben je- weils in einen Saug- und einen Druckhub bringt. Die Regulierung der Fördermenge erfolgt paarweise für übereinanderliegende Druckanschlüsse. Arbeitsmittel • Gabelschllüssel • Schlitzschraubendreher Größe 8-10 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 169 8333.de-DE.80X.0...
Seite 170 Die Fördermenge kann bis auf 0,02 cm zurückreguliert werden. Dies ent- spricht 1/3 Vollhub des Förderkolbens. Automatische Ölschmierung Druckleitungen entlüften Falls der Schmiermittelbehälter entleert war und Luft in die Schmierleitungen eingetreten ist, müssen die Leitungen entlüftet werden. 170 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 171 Schmiermittelbehälter wird im WORK-Menü ein rotes Fettschmierungs-Symbol ange- zeigt. Der Behälter muss aufgefüllt werden. Schmiermittelempfehlung UMWELT Nur biologisch abbaubaren und toxikologisch unbedenklichen Schmierstoff verwenden. • Das Sicherheitsdatenblatt des Schmiermittelherstellers lesen und beachten. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 171 8333.de-DE.80X.0...
Seite 172 In diesem Fall ist vor einem Weiterbetrieb der Maschine eine Fehlersuche am gesamten Antriebsstrang mit anschließender Fehlerbehebung durchzuführen. Bindeeinrichtung Schaltabstand kontrollieren Beim Bindungsvorgang wird die Einziehen des Bindenetzes durch den Netzrollen-Sensor B60 gemessen und die tatsächliche Abwicklungslänge mittels Zapfwellensensor B1. Die 172 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 173 Bei IMPRESS V-Modellen müssen die Pressriemen geradlinig laufen. Sie dürfen nicht einsei- tig in eine Richtung verlaufen und an den Trennelementen streifen. Arbeitsanweisung ► Den Antrieb einige Minuten eingeschaltet lassen und den Lauf der Pressriemen (1) be- obachten. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 173 8333.de-DE.80X.0...
Seite 174 Die Arretierung befindet sich an der Unterseite des Seitenschutzes. Gleichzeitig am Arretierhebel (2) ziehen und den Seitenschutz am Handgriff (3) öffnen. Den Seitenschutz schließen. • Der Arretierhebel muss automatisch einrasten. Den Frontschutz am Handgriff (4) öffnen und schließen. 174 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 175 ► Benutzen sie nur die in Fahrtrichtung linke Steigleiter. Arbeitsanweisung Den Haltebolzen (1) herausziehen und die Steigleiter ausschwenken. Achten sie darauf, dass sich der abgeknickte Teil vollständig entfaltet. Zur Sicherung beim Aufstieg und Abstieg Handlauf (2) verwenden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 175 8333.de-DE.80X.0...
Seite 176 Inbetriebnahme Nach der Verwendung die Steigleiter anheben, Leiter am Knickpunkt falten und mit dem Haltebolzen befestigen. Die Steigleiter auf sicheren Halt kontrollieren. 176 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 177 Das Tastrad nach unten aus dem Tastradlager (2) ziehen. ► Die Tastradachse nach unten in die Tastradaufnahme stecken. Dabei auf das Einrasten des Tastradhalters (3) achten. ► Das Tastrad mit dem Klappstecker (1) sichern. ► Das zweite Tastrad demontieren. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 177 8333.de-DE.80X.0...
Seite 178 Bodenverhältnissen angegeben.Ist die zu bearbeitende Fläche uneben oder enthält Fahrspu- ren, so ist der Bodenabstand so zu wählen, dass die Unebenheiten kompensiert werden. Pressgut Minimaler Bodenabstand der Pick-up Zinken Gras-Silage ~5 cm Luzerne-Silage ~6 cm ~6 cm Stroh ~8 cm 178 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 179 Belastung der Stütz- und Einstellvorrichtungen auszuschließen. Hier ist die kurze Hülse (1) abgesteckt für Normalfunktion der Pickup abgesteckt. • 1...kurze Hülse 2...lange Hülse • Absteckpositionen S0 - S4 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 179 8333.de-DE.80X.0...
Seite 180 Die Einstellung der Prallbleches richtet sich nach der Höhe des Schwades. Sie sollte so ein- gestellt sein, dass auf der Pick-up ein möglichst gleichmäßiger Pressguteinzug erzielt wird. TIPP Die Höhe des Prallbleches muss für einen gleichmäßigen Materialeinlauf immer unter der Schwadhöhe liegen. 180 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 181 Die Messer sind beidseitig verwendbar und können einzeln entnommen werden. Messer der ersten Messergruppe können dauerhaft in der Schnittposition abgesteckt wer- den. Dies ermöglicht den Schnittbetrieb mit einer fest eingestellten Schnittlänge und einen raschen Schnittlängenwechsel. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 181 8333.de-DE.80X.0...
Seite 182 Schneidwerk ausschwenken. Den Traktor ausschalten und den Zündschlüssel abziehen. Den Traktor mit der Feststellbremse und mit Unterlegkeilen gegen Wegrollen sichern. Am Vierkantprofil der Schaltwellenverriegelung der Messergruppe (A) bzw. (B) den Schneidwerkshebel (1) anstecken. 182 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 183 Vor dem Herausziehen des Schneidwerks die Pick-up absenken, um das Ausschwenken des Schneidwerks zu ermöglichen. Arbeitsmittel Schneidwerkshebel Arbeitsanweisung Den Traktor auf ebener Fläche abstellen. Die Pick-up absenken. Das Schneidwerk ausschwenken. • Beide Schneidwerkszylinder werden beim Ausschwenken aus ihrer Halterung (1) gezogen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 183 8333.de-DE.80X.0...
Seite 184 Lebensdauer regelmäßig gewendet und mit ausgeschwenkten Messern getauscht wer- den. Die Messer sind einzeln austauschbar. Die Messer werden durch eine Verriegelungswelle gehalten, die vor einem Messerwechsel geöffnet und nach der Tätigkeit geschlossen werden muss. Arbeitsmittel Schneidwerkshebel 184 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 185 Messern können bis zu 8 Messersicherungen am Messerbalken befestigt werden. Die derart abgesteckten Messer befinden sich dauerhaft in Schnittposition. In den Beispielen unten ist die Messergruppe (A) in die Schnittstellung eingeschwenkt und die Messergruppe (B) in die Neutralstellung ausgeschwenkt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 185 8333.de-DE.80X.0...
Seite 186 Die Messersicherung (3) vom Haltebolzen lösen und mit der hinteren Bohrung auf den Absteckbolzen (C) stecken. Die Messersicherung mit dem Klappstecker sichern. • Fest abgesteckte Messer können jederzeit wieder der schwenkbaren Messergrup- pe hinzugefügt werden. 186 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 187 Rolle des Bindemediums wechseln Die PÖTTINGER IMPRESS Rundballenpressen sind für Netz- und Folienbindung (Option) geeignet. TIPP PÖTTINGER empfiehlt bei Folienbindung Mantelfolien mit Kleber zu verwenden, da sie bei windigen Verhältnissen besser am Ballen haften! Original-Betriebsanleitung IMPRESS 3190 VC PRO | 187 8333.de-DE.80X.0...
Seite 188 Antriebsmotor der Zuführeinheit Hebel für Andruckrolle (vorne) Arretierung für den Hebel der Andruckrollein oberer Position Überblick zwei Rollenwannen (Option) Die vordere Rollenwanne ist eine Option und besitzt dieselben Eigenschaften wie die hintere Rollenwanne. 188 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 189 Rolle an der Ladehilfe (4) anlegen und nach oben hieven. ▷ Rolle auspacken ▷ Beide seitliche Führungskonsolen einstellen und wieder festschrauben. TIPP Nicht bündig an die Rolle anbringen. Lassen sie etwas Spiel zwischen der Rolle und den Führungskonsole! ► Folie einfädeln Original-Betriebsanleitung IMPRESS 3190 VC PRO | 189 8333.de-DE.80X.0...
Seite 190 Zopf so aufwickeln, dass sie ihn beim Einfädeln an jeder Rolle leicht erreichen können. ▷ Bindemedium laut Plan einfädeln • blau, rot... Netz • gelb, rot...Folie Walzen und Rollen gummierte Bremswalze Andruckrolle zur Rolle des Bindemediums gummierte Antriebsrolle Andruckrolle zur Antriebsrolle 190 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 191 Testballen mit beliebigem Bremswert der Folienbremse machen und an den Wickler übergeben. Für den ersten Testballen wird ein Wert der Bremse von 50 % empfohlen. ► Prozess stoppen, bevor die Wicklung beginnt Original-Betriebsanleitung IMPRESS 3190 VC PRO | 191 8333.de-DE.80X.0...
Seite 192 Stellen sie beim Umstellen der Breite des Bindemediums sicher, dass das Bindemedium auch nach dem Umstellen mittig auf der Maschine verläuft. Sie laufen sonst Gefahr, dass der Ballen nicht ganz vom Bindemedium erfasst wird. ► Beidseitig Knebelschrauben (8) der Breitenverstellung öffnen 192 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 193 Das Binderollenmagazin ist nur für Netzrollen geeignet. Arbeitsanweisung Den Seitenschutz öffnen. Die Reserverolle einlegen bzw. entnehmen. Den Seitenschutz schließen. Rollenvorrat verwenden An den Maschinenseiten befinden sich die Rollenvorrat für Folien- und Netzrollen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 193 8333.de-DE.80X.0...
Seite 194 Bindemittel laden ► Rastbolzen (1) ziehen, um die Beladehilfe auszuschwenken Wenn Sie eine Doppelbindung besitzen, gibt es 2 Ausschwenkpositionen. Eine für jede Bindung ► Rolle (2) hochschwenken ▷ Schneidwerkshebel (4) am Vierkantbolzen einfädeln 194 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 195 Folienrolle entnehmen Mittels CAN Tastatur oder Taster hinten rechts Folienmagazin wieder in die Vertikale bringen (hydraulische Schwimmstellung wird beendet. Druck wieder appliziert) Deckel schließen Wickelfolie einlegen Wickelfolie in die Folieneinheit einlegen und einfädeln Original-Betriebsanleitung IMPRESS 3190 VC PRO | 195 8333.de-DE.80X.0...
Seite 196 ► Die Schwenkeinheit ist mit einer Feder vorgespannt. Achten sie beim Zurück- schwenken der Vorstreckwalzen auf ihre Finger! ► Wickelfolie laut Abbildung einlegen. Achten Sie darauf die Stange (3) nicht in den Ver- lauf der Wickelfolie einzubinden. 196 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 197 Werkzeug unten an der Spindel (1) ansetzen Durch Drehen mit dem Werkzeug die Vorstreckeinheiten (4) vertikal verschieben. Die Mitte der Folienrolle muss auf Höhe der Ballenmitte eingestellt werden. Beachten sie die Skala (5). Die Fixierschraube (2) fest anziehen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 197 8333.de-DE.80X.0...
Seite 198 Wenn der Schlupf zwischen Bindemedium und Bremsrolle zu groß wird, können sie den An- pressdruck der Andruckrolle einstellen indem sie die zugehörige Feder (1) auf beiden Seiten nachstellen. TIPP Der Anpressdruck muss auf beiden Seiten gleich sein. 198 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 199 Folien- / Netzbreite am Ballen einstellen Es ist möglich, je nach verwendetem Bindemedium, dieses von Ballenkante zu Ballenkante oder über die Ballenkanten hinaus legen zu lassen. TIPP Stellen sie den Anschlag auf beiden Seiten ungefähr gleich ein. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 199 8333.de-DE.80X.0...
Seite 200 Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. Standardwerte für die Kette der Zopfeinheit: • Maximaler Kettendurchhang 5 mm • Bei ungelängter Kette ist das Einstellmaß x=25 mm 200 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 201 Über den Stecker -X05 können sie von der Fachwerkstätte ihres Vertrauens ein Koppelrelais für eine Futtermittelzusatzpumpe einbauen lassen. WARNUNG Gefahr einer Verletzung durch Benutzen einer falschen Sicherung. ► Benutzen sie immer eine 15 A Sicherung! Original-Betriebsanleitung IMPRESS 3190 VC PRO | 201 8333.de-DE.80X.0...
Seite 202 Einstellungen und Umrüstung Variante mit 15 A Sicherung im Stromkreis zur Futtermittelzusatzpumpe Arbeitsanweisung ► Die Seitenverkleidung auf der in Fahrtrichtung rechten Seite öffnen und abstützen. 202 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 203 Einstellungen und Umrüstung ► Koppelrelais und 15 A Sicherung besorgen ► Stromkreislauf mit 15 A Sicherung fachgerecht laut Anschlussplan aufbauen. ► Die Seitenverkleidung schließen. Variante mit 15 A Sicherung im Sicherungskasten Original-Betriebsanleitung IMPRESS 3190 VC PRO | 203 8333.de-DE.80X.0...
Seite 204 Einstellungen und Umrüstung Arbeitsanweisung ► Die Seitenverkleidung auf der in Fahrtrichtung rechten Seite öffnen und abstützen. ► Stromkreislauf fachgerecht laut Anschlussplan aufbauen. ► Die Seitenverkleidung schließen. 204 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 205 Die maximal zulässige Neigung der Laderampe beträgt 15°. Arbeitsanweisung Die Pick-up in die Transportposition anheben. Die Maschine mit dem Traktor über die Laderampe aufschieben. Die Maschine befestigen und abkoppeln. Maschine befestigen Befestigen der Maschine auf der Ladefläche. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 205 8333.de-DE.80X.0...
Seite 206 Die Maschine auf der Ladefläche so sichern, dass keine Lageänderung während des Transports auftreten kann. • Dem Maschinengewicht angemessene Transportösen (7) und Spanngurte verwen- den. • An der Radachse (8) die Anschlagpunkte (A) nutzen. 206 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 207 ► Schläuche, Kabel und Ketten immer außerhalb des Koppelbereichs platzieren. Ringzugöse an manuelle Anhängekupplung ankuppeln Symbolabbildung manuelle Anhängekupplung Vorbereitung • Kuppelbolzen • Bolzensicherung Durchführung Deichselhöhe des Gerätes so einstellen, dass die Kupplungsvorrichtung des Traktors ereicht wird. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 207 8333.de-DE.80X.0...
Seite 208 Kontrollieren, dass die Bolzenkupplung geschlossen und gesichert ist. TIPP Stellen sie die Kupplung geräteseitig so ein, dass die Auflagefläche der Ringzugöse oder die untere Fläche der Kugelkupplung waagrecht steht (+/- 3°). 208 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 209 Betriebsstellungen gewährleistet sein. Die Halteketten dürfen sich nicht an Bauteilen des Traktors oder der Maschine verfangen. ► Beschädigte oder fehlende Teile der Gelenkwelle sofort auf Original-Teile wechseln las- sen. Nur ein Service-Fachhändler darf eine Gelenkwelle reparieren. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 209 8333.de-DE.80X.0...
Seite 210 ► Bei Verletzungen sofort einen Arzt aufsuchen. WARNUNG Bei einer Funktionsumkehr aufgrund falscher Zuordnung der Hydraulikanschlüsse können Personen/Gliedmaßen gequetscht werden. ► Hydraulikanschlüsse sind gekennzeichnet und mit Farbmarkierungen versehen. Sie müssen beim Anstecken richtig zugeordnet werden. 210 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 211 Die Schutzkappen am Stecker und an der Muffe des ausgewählten Steuerventils öffnen. Mit einem fusselfreien Tuch den Stecker und die Muffe reinigen. Den Stecker soweit in die Muffe drücken, bis er spürbar verriegelt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 211 8333.de-DE.80X.0...
Seite 212 ► Maschine an beiden Seiten der Achse mit Unterlegkeilen gegen Wegrollen sichern. ► Immer zuerst den Kupplungskopf der Bremsleitung (gelb) und dann den Kupplungskopf der Vorratsleitung (rot) kuppeln. Die Betriebsbremsanlage löst aus der Bremsstellung, sobald der rote Kupplungskopf gekuppelt ist. 212 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 213 Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie- geln. Dann den roten Kupplungskopf an der roten Druckluftkupplung des Traktors andrücken. • Den Kupplungskopf drehen, um ihn in der Führung des Kupplungshalters zu verrie- geln. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 213 8333.de-DE.80X.0...
Seite 214 Traktors und der Maschine aktivieren, Keile unterlegen, ...) ► Steckverbindungen für die Bremsanlage vor dem Ankuppeln reinigen ► Traktor mit der Maschine hydraulisch und elektrisch verbinden Für Traktoren mit Ein-Leiter Bremssystem Für Traktoren mit Zwei-Leiter Bremssystem 214 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 215 Kommt das Gespann sofort zum Stehen, dann ist die Bremse betriebsbereit. Unterlegkeile entfernen Die Unterlegkeile sind stets mitzunehmen, um die Maschine gegen Wegrollen sichern zu können. Die Halterungen der Unterlegkeile sind an beiden Maschinenseiten montiert. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 215 8333.de-DE.80X.0...
Seite 216 ► An der Feststellbremse (1) die Handkurbel (2) 180 ° nach vorne schwenken. ► Um die Bremse zu lösen, die Handkurbel gegen Uhrzeigersinn drehen. ► Kontrollieren, dass der Seilzug entspannt ist. 216 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 217 Die Handkurbel (1) gegen Uhrzeigersinn drehen, um den Stützfuß ca. 15 cm anzuhe- ben. Den Absteckbolzen (2) nach oben drehen, bis er herausgezogen werden kann. Das untere Stützfußelement am Handgriff (3) festhalten, den Absteckbolzen herauszie- hen und das Stützfußelement anheben. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 217 8333.de-DE.80X.0...
Seite 218 Um zwischen den Gängen zu wechseln drücken sie die Kurbel des Stützfußes hinein oder ziehen sie heraus. ► Elektrokabel anstecken Arbeitsanweisung Das Elektrokabel für die Maschinenbeleuchtung vom Kabelgalgen nehmen. Das Elektrokabel an die Traktorsteckdose anstecken. 218 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 219 Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 219 8333.de-DE.80X.0...
Seite 220 Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. 220 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 221 Bedienelemente des Traktors, darf dadurch nicht eingeschränkt werden. Für die Montage, siehe Betriebsanleitung des Terminals. ► Stecker des ISOBUS-Kabels, in die Steckdose am Y-Kabel stecken. ► Stecker für die Stromversorgung am Y-Kabel, in die Netzsteckdose stecken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 221 8333.de-DE.80X.0...
Seite 222 Traktor nicht durch die Feststellbremse und/oder durch Unterlegkeile ge- gen Wegrollen gesichert ist. WARNUNG Durch hohe Geräuschpegel können Gehörschäden entstehen. ► Bei Geräuschpegel ab 85dB(A) einen Gehörschutz tragen. ► Bei Geräuschpegel ab 90 dB(A) unbedingt einen Gehörschutz tragen. 222 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 223 Die Fahrt erst dann starten, wenn das Manometer der Druckluft-Bremsanlage auf dem Traktor 5,0 bar anzeigt. • Die für Transportfahrten zulässige, genehmigte Höchstgeschwindigkeit einhalten. Je nach Zulassung beträgt die Höchstgeschwindigkeit 25 km/h oder 40 km/h. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 223 8333.de-DE.80X.0...
Seite 224 Bei Bedarf - speziell bei der Verarbeitung von Stroh - kann die Schwebefunktion der Pick-up eingestellt werden. Siehe „Pick-up Schwebefunktion einstellen“ auf Seite 213. ► Abhängig von der Schwadhöhe die Schwadvorpressung einstellen. Siehe „Schwadvor- pressung einstellen“ auf Seite 214. 224 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 225 Netzlagen als Heu oder Stroh. Je trockener und stängeliger das Pressgut ist, umso höher sollte die Lagenanzahl eingestellt sein. Richtwerte für Pressgut Lagenanzahl Gras-Silage 2,0 - 2,5 Luzerne-Silage 2,0 - 2,5 2,5 - 3,5 Stroh 3,5 - 4,5 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 225 8333.de-DE.80X.0...
Seite 226 Ballen an den Wickler zu übergeben. (ausgenommen bei Doppelablage) Wickelautomatik aktivieren • Am Terminal in „Betriebsmodus“ (WORK) die Wickelautomatik einstellen. Nach der Übergabe des Ballens an den Wickler, wird der Wickelprozess automatisch gestartet oder der Ballen wird durchgereicht. 226 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 227 Richtwerte für die Fahrgeschwindigkeit: ○ 6 - 10 km/h bei Gras-Silage oder Luzerne-Silage ○ 10 - 16 km/h bei Heu oder Stroh Bei einem gut vorbereiteten Schwad kann relativ geradlinig vorgefahren werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 227 8333.de-DE.80X.0...
Seite 228 Gefahr von Sachschäden! ► Das Einschwenken der Messer in die Schnittposition darf nur bei freiem Pressgu- teinzug erfolgen, um Materialschäden zu vermeiden. ► Die Messer einschwenken. ► Die Pressarbeit kann fortgesetzt werden. 228 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 229 2x drücken oder eine Sekunde gedrückt hal- ten, um den Bindungsvorgang manuell zu starten. • Am CCI- oder Traktorterminal in „Betriebsmodus“ (WORK) den Softkey 2x drücken oder eine Sekunde gedrückt halten, um den Bindungsvorgang manuell zu starten. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 229 8333.de-DE.80X.0...
Seite 230 Antrieb zu stoppen. • Am Expert 75 Terminal, CCI- oder Traktorterminal den Softkey drücken, um den Antrieb zu stoppen. Heckklappe öffnen und schließen Manuelles Öffnen und Schließen der Heckklappe, z.B. für Kontrolle und Wartung. 230 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 231 Nur bei Modellen mit Wicklertisch-Beleuchtung (1) (Option): Bei Bedarf am Terminal in „Betriebsmodus“ (WORK) die Beleuchtung einschalten. Wicklungsvorgang starten Entsprechend der eingestellten Wicklungs-Betriebsart wird nach der Statusanzeige „Bindung OK“ der Wicklungsvorgang automatisch gestartet oder muss am Terminal manuell gestartet werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 231 8333.de-DE.80X.0...
Seite 232 Traktors weiter. Diese müssen an der Traktorsteuerung ausgeschaltet werden, um einen si- cheren Betriebszustand zu erreichen. ► Vor Behebung einer Gefahrensituation den Traktor ausschalten und mit der Feststell- bremse vor Wegrollen sichern. ► Sämtliche Antriebe dürfen erst nach Behebung der Gefahrensituation eingeschaltet werden. 232 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 233 Bei der Betriebsart „Manuell“ initiiert der Fahrer den Ablegevorgang, sobald geeignetes, ebe- nes Terrain erreicht worden ist. Durchführung • Den markierten Softkey in der Statusbar des WORK Menüs drücken, um auf Ablegeau- tomatik umzuschalten. Siehe "Betriebsart des Wicklers einstellen" auf Seite 84. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 233 8333.de-DE.80X.0...
Seite 234 Bei zu geringer Haftung oder Einriss der Wickelfolie: • Nur empfohlene Wickelfolien mit ausreichend großer Folienstärke verwenden. Pressarbeit beenden Nur bei Modellen mit Wickeltisch-Beleuchtung (Option): Gegebenenfalls m Terminal in „Be- triebsmodus“ (WORK) die Beleuchtung ausschalten. Den Hauptantrieb ausschalten. 234 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 235 Die Messer sind beidseitig verwendbar und sollten für eine gleichmäßige Abnut- zung regelmäßig gewendet und mit ausgeschwenkten Messern getauscht werden. Die Maschine schmieren. Die Maschine reinigen. Siehe "Maschine reinigen " auf Seite 260. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 235 8333.de-DE.80X.0...
Seite 236 ► Die Maschine nur in leerem Zustand auf dem Stützfuß abstellen. ► Die Maschine auf ebenem, festem Boden abstellen. ► Bei weichem Boden die Standfläche des Stützfußes vergrößern, z.B. durch Unterlegen eines Holzbretts. 236 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 237 Abkoppelung Arbeitsanweisung Den Absteckbolzen (1) nach oben drehen, bis er herausgezogen werden kann. Das untere Stützfußelement am Handgriff (2) festhalten, den Absteckbolzen herauszie- hen und den Stützfuß absenken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 237 8333.de-DE.80X.0...
Seite 238 ► Um eine ausreichende Bremswirkung sicherzustellen, beim Anziehen der Feststell- bremse darauf achten, dass der Seilzug straff gespannt ist. Die mechanische Feststellbremse wirkt in angezogenem Zustand über einen Seilzug auf die Radbremse der Maschine. 238 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 239 Die Halterungen der Unterlegkeile sind an beiden Maschinenseiten montiert. Arbeitsanweisung ► Den Federbügel (1) leicht zurückziehen und den Unterlegkeil (2) entnehmen. ► Die Unterlegkeile vor und hinter den Rädern unterlegen und fest andrücken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 239 8333.de-DE.80X.0...
Seite 240 Traktor und Maschine auf ebenem und tragfähigem Untergrund in Transportstellung ab- gestellt und gegen Wegrollen gesichert. • Traktormotor abgestellt, Feststellbremse angezogen, Zündschlüssel abgezogen und verwahrt. Durchführung ► Maschine mittels Unterlegkeilen gegen Wegrollen sichern. ► Druckspeicher über das Entleerungsventil (1) am Notbremsventil entleeren. 240 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 241 Abdeckungen versehen und die Leitungen im Schlauchhalter einhängen. CCI 1200 Terminal demontieren Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel Durchführung Stecker des ISOBUS-Kabels aus der Steckdose am Traktor ziehen. Abdeckkappen anbringen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 241 8333.de-DE.80X.0...
Seite 242 EXPERT 75 Terminal demontieren Durchführung Stecker des ISOBUS-Kabels aus der Steckdose am Traktor ziehen. Abdeckkappen anbringen. Stecker des Stromversorgungskabels aus der Netzsteckdose ziehen. Terminal abmontieren. ISOBUS-Kabel aus der Kabine entfernen und verwahren. 242 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 243 Das Elektrokabel an der Mittelkonsole (1) ablegen. Hydraulikschläuche abstecken HINWEIS Die Reihenfolge der Abkoppelung einhalten, um den hydraulischen Restdruck abzu- leiten. ► Zuerst die Elektrokabel abstecken. ► Dann erst die Hydraulikleitungen abkuppeln. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 243 8333.de-DE.80X.0...
Seite 244 Die Schutzkappen am Stecker und an der Muffe schließen. Die Muffe an der Mittelkonsole ablegen. Die Load Sensing-Steuerleitung abstecken. Den Stecker der Load Sensing-Steuerleitung entriegeln und aus der Muffe ziehen. Die Schutzkappen am Stecker und an der Muffe schließen. 244 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 245 Die abgekuppelte Gelenkwelle in die vorgesehene Halterung legen, um sie vor Be- schädigung und Verschmutzung zu schützen. • Niemals die Haltekette benutzen, um die Gelenkwelle darin abzulegen. ▷ Schutzhülle auf die Zapfwelle stecken. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 245 8333.de-DE.80X.0...
Seite 246 Arbeitsanweisung ► Die Bolzensicherung (2) lösen und entfernen. ► Den Kuppelbolzen (1) entfernen. ► Den Traktor vorziehen. ► Die Diebstahlsicherung für die Zugöse anbringen und mit dem Vorhängeschloss ver- sperren. Automatische Anhängekupplung 246 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 247 Den Niederhalter (2) entriegeln und in die Kuppelposition schwenken. ► Mit dem Stützfuß die Zugkugelkupplung anheben. ► Den Traktor vorziehen. ► Den Niederhalter verriegeln und sichern. ► Die Diebstahlsicherung für die Zugkugelkupplung anbringen und mit dem Vorhänge- schloss versperren. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 247 8333.de-DE.80X.0...
Seite 248 Stumpfe Messer schleifen und beschädigte Messer wechseln. • Netzmesser auf Schärfe und Beschädigung kontrollieren. ○ Stumpfe und beschädigte Messer wechseln. • Hydraulikschläuche kontrollieren. Siehe "Hydraulikschläuche kontrollieren " auf Sei- te 266. • Klemmkonsole der Netzbindung entspannen 248 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 249 Nicht-Tragen der persönlichen Schutzausrüstung! ► Persönliche Schutzausrüstung (Arbeitskleidung, Arbeitsschuhe, Handschuhe, Schutz- brille) beim Umgang mit der Maschine verwenden. Betriebsbereitschaft erhalten Regelmäßige Pflege und Wartung ist Grundvoraussetzung dafür, dass die Maschine funkti- onstüchtig und betriebssicher bleibt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 249 8333.de-DE.80X.0...
Seite 250 Sonneneinstrahlung geschützt, lagern. Akkubetriebene Terminals vor dem Einwintern vollladen und Akkuzustand anschließend regelmäßig kontrollieren, um die Zerstö- rung des Akkus durch Tiefentladen zu vermeiden. Gelenkwellen Für die Wartung von Gelenkwellen gelten grundsätzlich die Anweisungen in dieser Anleitung. 250 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 251 Gelenkwelle reinigen und schmieren Durchführung ► Bei fabriksneuer Gelenkwelle und bei längerem Stillstand vor der ersten Inbetriebnahme reinigen und mit Universalfett Betriebsstoffkennzahl (IV) abschmieren, bis Fett an den Lagerstellen austritt. Siehe "Betriebsstoffspezifikation" auf Seite 279. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 251 8333.de-DE.80X.0...
Seite 252 Instandhaltung Symbolabbildung der möglichen Schmierstellen ▷ Austretendes Schmiermittel fachgerecht entsorgen. ► Gelenkwelle anschließend regelmäßig, jeweils nach Herstellervorschrift / Schmierplan abschmieren. 252 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 253 Sperren sie die Heckklappenposition, indem sie den Bowdenzug am rechten, vorderen Eck der Maschine entspannen. Pressriemen spannen Die Pressriemen werden automatisch beim Schließen der Heckklappe gespannt, wenn das Riemenspannerventil auf Spannposition eingestellt ist. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 253 8333.de-DE.80X.0...
Seite 254 Die Presskammer entleeren. Den Antrieb einige Minuten eingeschaltet lassen und den Lauf der Pressriemen be- obachten. Falls die Pressriemen in eine Richtung abweichen und an den Trennelementen streifen, die Pressriemen entspannen und ausrichten. 254 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 255 Presskammerwandschrauben.) anheben. ► Distanzplättchen ausbauen und an allen Positionen (4) siehe Abbildung wieder einbau- en, sodass die gewünschte Ausrichtung entsteht. • Distanzplätchen im in Fahrtrichtung vorderen Bereich einbauen: Verschiebung des Riemens nach links Original-Betriebsanleitung IMPRESS 3190 VC PRO | 255 8333.de-DE.80X.0...
Seite 256 Siehe "Heckklappe sperren und entsperren " auf Seite 155. ► Den Antrieb einige Minuten laufen lassen und die Pressriemen beobachten. Riemen-Einstellwalze einstellen - Längedehnung ausgleichen Die Riemen-Einstellwalze (6) kann entlang von Langlöchern verschoben werden, um die Längendehnung der Riemen auszugleichen. 256 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 257 Siehe "Heckklappe sperren und entsperren " auf Seite 155. ► Den Antrieb einige Minuten laufen lassen und die Pressriemen beobachten. ► Falls erforderlich, die Maßnahme wiederholen. Hydraulikdruck ablassen Vor Instandhaltungs- oder Reparaturarbeiten am Hydrauliksystem muss der hydraulische Druck abgeleitet werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 257 8333.de-DE.80X.0...
Seite 258 Die Ventilschrauben (3) aller Wegeventile im Uhrzeigersinn hineindrehen. ► Die Ventilschrauben für Y80 und Y80.1 gegen den Uhrzeigersinn herausdrehen. ► Die Hydraulikleitungen in der beschriebenen Reihenfolge abstecken. Siehe "Hydraulik- schläuche abstecken " auf Seite 243. 258 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 259 Bei IMPRESS V-Modellen: Die Ventilschraube des Schaltventils (2) hineindrücken und im Uhrzeigersinn drehen • Die Ventilschraube bleibt in der gedrückten Stellung fixiert. Die Hydraulikleitungen in der beschriebenen Reihenfolge anstecken. Die Elektrokabel anstecken. Das Hydrauliksystem ist betriebsbereit. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 259 8333.de-DE.80X.0...
Seite 260 ► Einen Mindestabstand von ca. 30 cm zwischen Hochdruckdüse und zu reinigender Oberfläche einhalten. ► Während des Reinigungsvorganges den Wasserstrahl immer in Bewegung halten. ► Den Wasserstrahl nicht direkt auf Elektrik-, Elektronik-, Hydraulik-Komponenten, Lager und Gelenkwellenkupplungen richten. 260 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 261 Einschluss einer in der Presskammer befindlichen Person möglich. ► Nach dem Öffnen der Heckklappe den Traktor abstellen und den Schlüssel abziehen. ► Die geöffnete Heckklappe durch Entspannen des Bowdenzuges (Position A) gegen Schließen sichern. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 261 8333.de-DE.80X.0...
Seite 262 Die Heckklappe schließen. Terminal reinigen Arbeitsmittel • Mit Wasser verdünnter, milder Haushaltsreiniger • Weiches Reinigungstuch Arbeitsanweisung ► Das Terminal mit einem milden Haushaltsreiniger und einem weichen Reinigungstuch säubern. • Keine Lösungsmittel verwenden. 262 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 263 Traktormotor abgestellt, Zündschlüssel abgezogen und verwahrt. Durchführung ► Sensoren auf festen Halt überprüfen und bei Bedarf einstellen und festziehen wie nach- folgend dargestellt. Sensor "Ballensaufsteller eingeschwenkt" 1 = Sensor Messbereich: 2-3 mm Original-Betriebsanleitung IMPRESS 3190 VC PRO | 263 8333.de-DE.80X.0...
Seite 264 Wenn die Kettenspannung der Zopfeinheit nachläßt, stellen sie die Kettenspan- nung manuell wieder her. Standardwerte für die Kette der Zopfeinheit: • Maximaler Kettendurchhang 5 mm • Bei ungelängter Kette ist das Einstellmaß x=25 mm 264 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 265 Zustandsorientierte Instandhaltung ► Verkleidung öffnen ► Lockern dern beiden Schrauben (1). ► Einstellen der Kettenlänge über Gewindestange und Mutter (2). ► Festziehen der beiden Schrauben (1). Original-Betriebsanleitung IMPRESS 3190 VC PRO | 265 8333.de-DE.80X.0...
Seite 266 Montagewerkzeug, Auffangbehälter, Öltrichter, Öltuch PRO: 4,4 l Getriebeöl SAE 90 Voraussetzungen • Maschine auf ebenem, festem Grund abstellen und gegen Wegrollen absichern. • Getriebe in Fahrtrichtung 15,5 ° geneigt ausrichten, siehe Abbildung. 266 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 267 Abmessen, wie weit die Bremszylinderstange übersteht. ► Wenn die Bremszylinderstange mehr als 45 mm übersteht, muss der Bremshebelweg eingestellt werden. Bremshebelweg einstellen Arbeitsmittel Montagewerkzeug Arbeitsanweisung Die Maschine gegen Wegrollen sichern. Die Feststellbremse lösen. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 267 8333.de-DE.80X.0...
Seite 268 An der Scherkupplung (2) die Scherschraube fest anziehen. • Bei Defekt reißt die Scherschraube ab. ► Defekte Scherschraube austauschen. ► Wartungsdeckel positionieren und festschrauben. Schmierleitung kontrollieren Die Antriebswelle der Schmierpumpe soll horizontal liegen und fest sitzen. 268 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 269 Gelenkwelle beiliegende Betriebsanleitung des Gelenkwellenherstellers zu beach- ten! Täglich vor Fahrtbeginn Unter folgenden Bedingungen ist eine Wartung angebracht. • Schäden an Leuchtmittel und Lichtscheiben • Leckagen an Hydraulik- und Druckluftkomponenten • Schäden und Luftverluste an der Bereifung Original-Betriebsanleitung IMPRESS 3190 VC PRO | 269 8333.de-DE.80X.0...
Seite 270 TIPP Warntafeln, Warndreiecke, Warnfolien bestehen aus einem Objektträger (unterschiedliche Materialien) und einer darauf aufgebrachten Schicht aus lichtreflektierendem Material. Die Ausführung und die Montagepositionen können je nach Maschine und Bestimmungs- land unterschiedlich sein. 270 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 271 Warntafeln, Warndreiecke, Warnfolien auf Beschädigungen kontrollieren. ▷ Durch die Witterung oder durch mechanische Einflüsse beschädigte Warntafeln, Warndreiecke, Warnfolien umgehend ersetzen (siehe Ersatzteilliste). TIPP Beim Austausch von Warntafeln die Montagerichtung der Warntafelstreifen be- achten! Original-Betriebsanleitung IMPRESS 3190 VC PRO | 271 8333.de-DE.80X.0...
Seite 272 Führen sie die Kettenverschleißlehre mit dem doppelten Ende (in der Abbildung links) in die Kette ein. ► Kontrollieren sie, wie weit sich die Nase (in der Abbildung rechts) in der Kette versenken läßt und lesen sie die Prozentzahl ab. 272 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 273 ► Der Hydraulik-Druckspeicher muss während des Befüllens flüssigkeitsseitig drucklos sein. GEFAHR Gefahr schwerer Verletzungen! Durch Beschädigung des Gasspeichers kann es zur Explosion des Hydraulik-Druckspei- chers kommen. ► An Hydraulik-Druckspeichern dürfen weder Schweiß- noch Lötarbeiten, sowie keinerlei mechanische Bearbeitung vorgenommen werden. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 273 8333.de-DE.80X.0...
Seite 274 Hydraulikschläuche, die älter als 6 Jahre sind, sind auszutauschen. Nur Ersatzsschläuche der gleichen Spezifikation verwenden, sowie Befestigungspunkte und Befestigungsmethode der "alten" Schläuche übernehmen, oder auf die neuen Schläuche übertragen. Siehe auch Ersatzteilliste. 274 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 275 Füllmengen siehe Abschnitt "Betriebsstoffe und Füllmengen" (lll), (lV), usw. Anleitung des Herstellers beachten Alle "X" Betriebsstunden schmieren _____ durchgezogene Verbindungslinien - Standardteil - - - - strichlierte Verbindungslinien - Optionales Teil Original-Betriebsanleitung IMPRESS 3190 VC PRO | 275 8333.de-DE.80X.0...
Seite 276 Vorausbestimmte Instandhaltung IMPRESS 3160 V und IMPRESS 3190 V 276 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 277 Schmierstellen mit Fett gefüllt, kann sich dort kein Staub oder keine Silagesäfte anla- gern und die Lager beschädigen. Schmierintervall: alle 80 h Die Fettkammern (2) sind werkseitig erstbefüllt. Eine Überfüllung verursacht keine Schäden, da das Fett entweichen kann. Schmiernippel Fettkammer Original-Betriebsanleitung IMPRESS 3190 VC PRO | 277 8333.de-DE.80X.0...
Seite 278 Vorausbestimmte Instandhaltung IMPRESS FC / VC 278 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 279 Schmierstellen (IV) Lithium-Uni- NLGI 12 nach Be- (auch mit Schmier- versalfett darf nippeln) Eingangsgetriebe (III) Getriebeöl SAE 90 bzw. SAE 0,9 Liter 85W - 140 gemäß API-GL 4 oder API- GL 5 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 279 8333.de-DE.80X.0...
Seite 280 Das Schneidwerk ausschwenken. ► Das Einlaufblech ausschwenken. ► Den Hauptantrieb mit Leerlaufdrehzahl einschalten. ► Nach Behebung der Blockade das Einlaufblech in Position bringen. ► Das Schneidwerk einschwenken. ► Die Pressarbeit kann fortgesetzt werden. 280 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 281 Gefahr einer schweren Verletzung durch unbeabsichtigtes Wegrollen der Maschine (des Anhängers) ► Die Maschine gegen Wegrollen sichern. Hierzu die mechanische Feststellbremse betätigen und geeignete Keile an den Reifen unterlegen. Benötigte Hilfsmittel Auffangbehälter für Hydrauliköl (Füllvolumen: 5 l) Original-Betriebsanleitung IMPRESS 3190 VC PRO | 281 8333.de-DE.80X.0...
Seite 282 Schaltventils Y03 direkt abgesenkt. Die Abbildungen zeigen den Hydraulikblock der IMPRESS PRO-Modelle und das Wegeven- til. Der Hydraulikblock befindet sich an der rechten Maschinenseite unter dem Seitenschutz. Das Wegeventil ist an der rechten Maschinenseite angeordnet. 282 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 283 Was tun wenn ... Original-Betriebsanleitung IMPRESS 3190 VC PRO | 283 8333.de-DE.80X.0...
Seite 284 Betätigung des Wegeventils. Die Abbildungen zeigen den Hydraulikblock der IMPRESS PRO-Modelle für den Wickeltisch. Der Hydraulikblock befindet sich an der rechten Maschinenseite im vorderen Bereich des Wi- ckeltisches an dessen Unterseite. 284 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 285 Was tun wenn ... Arbeitsanweisung Kontrollieren, dass die Notfunktion gefahrlos ausgeführt werden kann. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 285 8333.de-DE.80X.0...
Seite 286 Was tun wenn ... Um die Notfunktion eines Schaltventiles auszulösen, die Ventilschraube (1) des Schalt- ventils hinein- bzw. herausdrehen. Um die Notfunktion eines Proprotionalventiles auszulösen, den Handhebel (2) des Pro- portionalventils betätigen. 286 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 287 487.584 Kabelplan Ultraschallsensoren Bezeichnung Ultraschallsensor Durchmesser rechts -B52 Ultraschallsensor Durchmesser Links -B53 Anschluss Kabelbaum Anschluss Kabelbaum -X81 Riemen entspannen Ventil 1 -Y81 Riemen entspannen Ventil 2 -Y82 Riemen entspannen Ventil 3 -Y83 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 287 8333.de-DE.80X.0...
Seite 288 1.0-OR JPT 2 Polig Buchse -Y82 -X81 1.0-OR 1.0-OR GND Y81 GND Y81 1.0-OR 1.0-OR JPT 2 Polig Buchse JPT 2 polig Stecker -Y83 1.0-OR GND Y81 1.0-OR JPT 2 Polig Buchse 288 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 289 Schaltpläne 2600 mm Schrumpfschlauch *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 *5/5 3400 mm 282107-1 100 mm Kabelbaum IMPRESS FIXKAMMER Basis-Kabelbaum der IMPRESS-FIXKAMMER Modelle Original-Betriebsanleitung IMPRESS 3190 VC PRO | 289 8333.de-DE.80X.0...
Seite 290 Schaltpläne Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum IMPRESS FIX_a Kabelbaum IMPRESS FIX 487.585 Bezeichnung Anschluss Kabelbäume Heckklappe geschlossen links -B81 Kabel und Abschlüsse CAN Bus Abschluss Bezeichnung Stecker für CAN Bus Abschluss -X3a, -X3a1 290 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 291 Verlängerungskabel für Ballenrampe bei Tandemachse / für B112 Bezeichnung Stecker Superseal 3-polig Buchse Superseal 3-polig Elektroschaltplan ISOBUS - Ausgänge Ventile und Motoren Basis-Schaltplan der IMPRESS-Modelle mit ISOBUS Terminal, Ausgänge Ventile und Moto- ren. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 291 8333.de-DE.80X.0...
Seite 292 Anschluss Kabelbaum Wickler 487.794 Teil 2 -X20 Anschluss Kabelbaum Wickler 487.794 Teil 1 -X30 Kabelbaum Arbeitsbeleuchtung (Option) -X70 Riemen spannen -X81 Kabelbaum Ballenwiegung (Option) -X180 Hauptventil Presse (IN) -Y01 Hauptventil Presse (OUT) -Y01.1 292 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 293 Abschneidhebel Schwimmstellung -Y132 Tisch halbe Geschwindigkeit -Y134 Tisch halbe Geschwindigkeit -Y134.1 Wickelarm reduzierte Geschwindigkeit -Y135 Ventilbremse Wickelarm - Entlüftung -Y136 Ventil Bandantrieb eigenständig -Y137 Ventil Folienmagazin -Y140 Ventil Ballenaufsteller -Y150 Ventil Ballenaufsteller -Y150.1 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 293 8333.de-DE.80X.0...
Seite 294 Schaltpläne 294 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 295 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 295 8333.de-DE.80X.0...
Seite 296 Schaltpläne 296 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 297 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 297 8333.de-DE.80X.0...
Seite 298 Schaltpläne 298 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 299 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 299 8333.de-DE.80X.0...
Seite 300 Schaltpläne 300 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 301 Wickelarm Rollstößelschalter -S122 Anschluss Kabelbaum 487.758 Teil 1 -X20 Anschluss Kabelbaum 487.758 Teil 2 -X30 Anschluss - Verlängerungskabel B112 - Ballen auf Wickeltisch -X112 Anschluss - Heckbedienung - CAN-Tastatur -X115 Anschluss Ballenaufsteller -X150 Original-Betriebsanleitung IMPRESS 3190 VC PRO | 301 8333.de-DE.80X.0...
Seite 302 Schaltpläne 302 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 303 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 303 8333.de-DE.80X.0...
Seite 304 Schaltpläne 304 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 305 Schaltpläne Optionen Anschluss basic Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum IMPRESS basic_ECU3.0 Kabelbaum IMPRESS 487.747 basic_ECU3.0_b Bezeichnung Kabelbaum Messergruppe Kabelbaum Folienwicklung Ventil Zugdeichsel Ventil Zugdeichsel Ausgang Versorgung Eingang Versorgung Verbindung CAN I/O X1 A Original-Betriebsanleitung IMPRESS 3190 VC PRO | 305 8333.de-DE.80X.0...
Seite 306 Schaltpläne 306 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 307 487.755 Bezeichnung Messergruppe A aktiv Messergruppe A inaktiv Messergruppe B aktiv Messergruppe B inaktiv Ventil Messergruppe A Ventil Messergruppe A Y30.1 Ventil Messergruppe B Ventil Messergruppe B Y32.1 Kabelbaum Verbindung Option Basic Original-Betriebsanleitung IMPRESS 3190 VC PRO | 307 8333.de-DE.80X.0...
Seite 308 Schaltpläne Anschluss Folienbedienung Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum impress Opt work light kombi 487.719 308 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 309 Schaltpläne Bezeichnung Folienwicklung innen Folienwicklung aussen schnelle Folienrolle 2 Ventil Folienwicklung Ventil Folienwicklung Y65.1 Bremse Folienwicklung Kabelbaum Verbindung Option Basic Original-Betriebsanleitung IMPRESS 3190 VC PRO | 309 8333.de-DE.80X.0...
Seite 310 Abdeckung links hinten B701 Abdeckung rechts hinten B702 Beleuchtung Abdeckung links vorne Beleuchtung Abdeckung rechts vorne Beleuchtung Pick-up Beleuchtung Netzrolle Beleuchtung Abdeckung links hinten E701 Beleuchtung Abdeckung rechts hinten E702 Kabelbaum basic 310 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 311 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 311 8333.de-DE.80X.0...
Seite 312 -X2a:6, -X2:6, -B160: 100 mm Anschluss Ballenaufsteller Versionsbezeichnung Zeichnungsname Zeichnungsnr. Kabelbaum Impress Opt Bale tipper 487.756 Bezeichnung Anschluss an Kabelbaum 487.758 -X150 Ballenaufsteller eingeklappt -B150 Ballenaufsteller -B151 Ballenaufsteller Winkel (derzeit nicht in Verwendung) -B152 312 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 313 Schaltpläne Original-Betriebsanleitung IMPRESS 3190 VC PRO | 313 8333.de-DE.80X.0...
Seite 314 -B90:3, -B91:3, -B92:3, -M90:2, -K64:6, -X20:1 -X21 GND 1 GND 1 -X20 -X20 -X3:4, -X3a:4, -X21:1 Power 1+ -X10 -X11 -B90:1, -B91:1, -B92:1, -K64:2, -X10:1 Power 1+ -X3:2, -X3a:2, -X11:1 -B90 -B91 -B92 -M90 314 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 315 Kablebaum IMPRESS Opt Humidity 487.885 Bezeichnung Anschluss Option Anschluss Versorgung Feuchtesensor ISOBUS Jobcontroller-Anschlüsse Anschlüsse und Schnittstellen des ISOBUS Jobcontrollers. Versionsbezeichnung Zeichnungsname Zeichnungsnr. ISO Jobcontroller IMPRESS 487.673 Bezeichnung ISOBUS-Stecker, Ansicht von außen ISOBUS-Stecker, Ansicht von außen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 315 8333.de-DE.80X.0...
Seite 316 Abschlussschaltung Steuerung (Terminating Bias 1,0 mm Circuit Display) TBC PWR Abschlussschaltung Stromversorgung 1,0 mm TBC RTN Abschlussschaltung Masse 1,0 mm CAN1_H CAN-High-Signal (Controller Area Network) 1,0 mm CAN1_L CAN-Low-Signal 1,0 mm Terminal-Anschlüsse Anschlüsse und Schnittstellen: 316 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 317 Schaltpläne CCI 1200 Terminal Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel Original-Betriebsanleitung IMPRESS 3190 VC PRO | 317 8333.de-DE.80X.0...
Seite 318 Schaltpläne EXPERT 75 ISOBUS Terminal Position Bezeichnung Jobrechner Maschine Verbindungskabel ISOBUS Y-Kabel Datenkabel Stromversorgungskabel 318 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 319 Betriebsmitteltabelle Die Betriebsmittelkennzeichnung (BMK) enthält an erster Stelle einen Kennbuchstaben, der Auskunft über die Art des Betriebsmittels gibt. Original-Betriebsanleitung IMPRESS 3190 VC PRO | 319 8333.de-DE.80X.0...
Seite 320 Heckklappe geschlossen links Heckklappe geschlossen rechts Ballenrampe (Option bei Solomaschinen) Feuchtemessung (Option) Füllstand der Fettschmierung Druck Fettschmierung Presse Druck Fettschmierung Wickler B100 Übergabeheber Vorne (Hubgabel unten) B101 Übergabeheber Position B103 Ballen auf Hubgabel 320 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 321 Anschluss Kabelbaum LED - Arbeitsbeleuchtung (Option) Anschluss Ventil FIX: Y81 Anschluss Kabelbaum VARIO: Y81, Y82, Y83 X112 Anschluss B112 (Verlängerungskabel) X115 Anschluss Heckbedienung (CAN-Tastatur) X150 Anschluss Kabelbaum für Ballenaufsteller X180 Anschluss Kabelbaum Kraftsensor X1 A CAN-IO Modul Original-Betriebsanleitung IMPRESS 3190 VC PRO | 321 8333.de-DE.80X.0...
Seite 322 Y101.1 Hauptventil 2 Übergabeheber Y110 Ventil 1 Wickeltisch Y110.1 Ventil 2 Wickeltisch Y120 Ventil 1 Wickelarm Y120.1 Ventil 2 Wickelarm Y130 Ventil 1 Abschneidhebel Y130.1 Ventil 2 Abschneidhebel Y132 Ventil Abschneidehebel schwimm 322 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 323 Ventil Tischband halbe Geschwindigkeit Y135 Ventil Wickelarm reduzierte Geschwindigkeit Y136 Ventil Wickelarmbremse lösen Y137 Ventil Bandantrieb Wickeltisch (nur Ballendrehen) Y140 Ventil Folienmagazin Y150.1 Ventil 1 Ballenaufsteller (Option) Y150.2 Ventil 2 Ballenaufsteller (Option) Original-Betriebsanleitung IMPRESS 3190 VC PRO | 323 8333.de-DE.80X.0...
Seite 324 Hydraulik-Schaltpläne Schaltpläne der IMPRESS-Modelle FC Pro und VC Pro Hydraulikplan IMPRESS FC Pro Einlaufblech 324 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 325 Pick-up Heckklappe Netz- / Folienbindung Übergabeschlitten Hubgabel Schwenkzylinder Wickeltisch Folienmagazin Haltebremse Hydraulikmotor Wickelarm Hydraulikmotor Bandantrieb Abschneidhebel Ballenaufsteller Hydraulikmotor Zopfeinheit Messervorwahl B Messervorwahl A Knickdeichsel Load Sensing Rücklauf Power Beyond / einfachwirkender Anschluss Original-Betriebsanleitung IMPRESS 3190 VC PRO | 325 8333.de-DE.80X.0...
Seite 326 Hydraulik-Schaltpläne Hydraulikplan IMPRESS VC Pro Einlaufblech Schneidwerk Pick-up 326 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 327 Hydraulik-Schaltpläne Riemenspanner Heckklappe Folien- / Netzbindung Übergabeschlitten Hubgabel Schwenkzylinder Wickeltisch Folienmagazin Haltebremse Hydraulikmotor Wickelarm Hydraulikmotor Bandantrieb Abschneidhebel Ballenaufsteller Power Beyond Rücklauf Load Sensing Knickdeichsel Messervorwahl A Messervorwahl B Hydraulikmotor Zopfeinheit Original-Betriebsanleitung IMPRESS 3190 VC PRO | 327 8333.de-DE.80X.0...
Seite 328 Für Maschinen die in USA / CANADA betrieben werden, ist ein Umrüstsatz mit Warnbild- zeichen (für die Anpassung an lokal gültige Vorschriften) wahlweise in englisch oder fran- zösisch bei PÖTTINGER erhältlich! Siehe auch "Supplement zur Betriebsanleitung USA / CANADA". 328 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 329 Supplement zur Betriebsanleitung USA / CANADA Original-Betriebsanleitung IMPRESS 3190 VC PRO | 329 8333.de-DE.80X.0...
Seite 330 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 330 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 331 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 331 8333.de-DE.80X.0...
Seite 332 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 332 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 333 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 333 8333.de-DE.80X.0...
Seite 334 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 334 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 335 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 335 8333.de-DE.80X.0...
Seite 336 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen 336 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 337 Supplement zur Betriebsanleitung USA / CANADA Pos. Warnbildzeichen Pos. Warnbildzeichen Original-Betriebsanleitung IMPRESS 3190 VC PRO | 337 8333.de-DE.80X.0...
Seite 338 Last oder besorgen Sie sich ein schwereres Zugfahrzeug. Der Traktor muss schwer und leis- tungsstark genug sein und über eine ausreichende Bremsleistung für die gezogene Last ver- fügen. Seien Sie beim Schleppen von Lasten bei ungünstigen Bodenverhältnissen, beim Wenden und an Steigungen besonders vorsichtig. 338 | Original-Betriebsanleitung IMPRESS 3190 VC PRO 8333.de-DE.80X.0...
Seite 339 PÖTTINGER Vertriebsstandorte Österreich PÖTTINGER Landtechnik GmbH Industriegelände 1 4710 Grieskirchen Telefon +43 7248 600-0 Fax +43 7248 600-2513 info@poettinger.at Australien POETTINGER Australia Pty. Ltd. 11 Efficient Drive 3029 TRUGANINA VIC Telefon +61 3 8353 2770 Fax +61 3 8353 2773 info@poettinger.com.au Belgien PÖTTINGER Belgium BV.
Seite 340 China 奥地博田科技（青）有限公司 Telefon +86 186 98726714 info@poettinger.cn Deutschland PÖTTINGER Deutschland GmbH Verkaufs- und Servicecenter Hörstel Gutenbergstraße 21 48477 Hörstel Telefon :+49 5459 80570-0 hoerstel@poettinger.at PÖTTINGER Deutschland GmbH Servicecenter Landsberg Justus-von-Liebig-Straße 6 86899 Landsberg am Lech Telefon +49 8191 9299-0 Fax +49 8191 59656 landsberg@poettinger.at Dänemark...
Seite 341 Glenaleamy, Powerstown Road E91 D326 Clonmel/Co. Tipperary Telefon +353 52 6125766 info@poettinger.ie Italien PÖTTINGER Italia s.r.l. Via E. Fermi, 6 - Loc. Polignano 29010 San Pietro in Cerro/PC Telefon +39 0523 838012 Fax +39 0523 838253 info@poettinger.it Polen PÖTTINGER Polska Sp. o.o. ul.
Seite 342 вул. Привокзальна, 50, офіс 215, м. Бориспіль, Київська обл. 08300 Україна Telefon +38 04595 710 42 Fax +38 04595 714 41 info@poettinger.ua Großbritannien Alois POTTINGER UK Ltd. 15 St Marks Road NN18 8AN Corby Northamptonshire Telefon +44 1536 272220 Fax +44 1536 206220 info@pottinger.uk POETTINGER US, Inc.
Seite 343 PÖTTINGER Service-Partner Weltweit steht Ihnen ein bestens ausgebautes Netz an Service-Fachhändlern zur Verfügung. Diese räumliche Nähe garantiert eine schnelle Versorgung mit Ersatzteilen und ermöglicht eine optimale Produktübergabe und Einstellung der Maschine durch fachkundiges Personal. Unsere Service-Leistungen: • Kompetenz durch regelmäßige Schulungen für fachkundiges Personal. •...
Seite 344 8333.de-DE.80X.0...

Pottinger IMPRESS 3190 VC PRO Originalbetriebsanleitung

Quicklinks

Verwandte Anleitungen für Pottinger IMPRESS 3190 VC PRO

Inhaltszusammenfassung für Pottinger IMPRESS 3190 VC PRO
