Anschluss zwischen
HBS 05 und SMO
HINWEIS!
Die Kommunikation der Außeneinheit (AMS 10)
darf nicht hier angeschlossen werden, nur die
Kommunikation mit Split Box HBS 05 darf mit
Anschlussklemme AA23-X4 verbunden wer-
den.
HINWEIS!
Bei der Installation von AMS 10-6 / HBS 05-6
muss das NIBE-Regelgerät die richtige Softwa-
reversion aufweisen. Stellen Sie sicher, dass
das Regelgerät in diesem Fall mindestens
Softwareversion v8320 besitzt.
SMO 20
Das Kabel zwischen den Einheiten ist mit der Anschluss-
klemme für Kommunikation (AA23-X4:1, 2, 3) in HBS 05
und der Anschlussklemme für Kommunikation (X2-19(A),
-20 (B), -21 (GND)) in SMO 20 zu verbinden.
Die Abisolierlänge für Leiter beträgt 6 mm.
L N
1
1
0
PE
2
3 4
LEK
28
Kapitel 5 | Elektrische Anschlüsse
SMO 20 und HBS 05

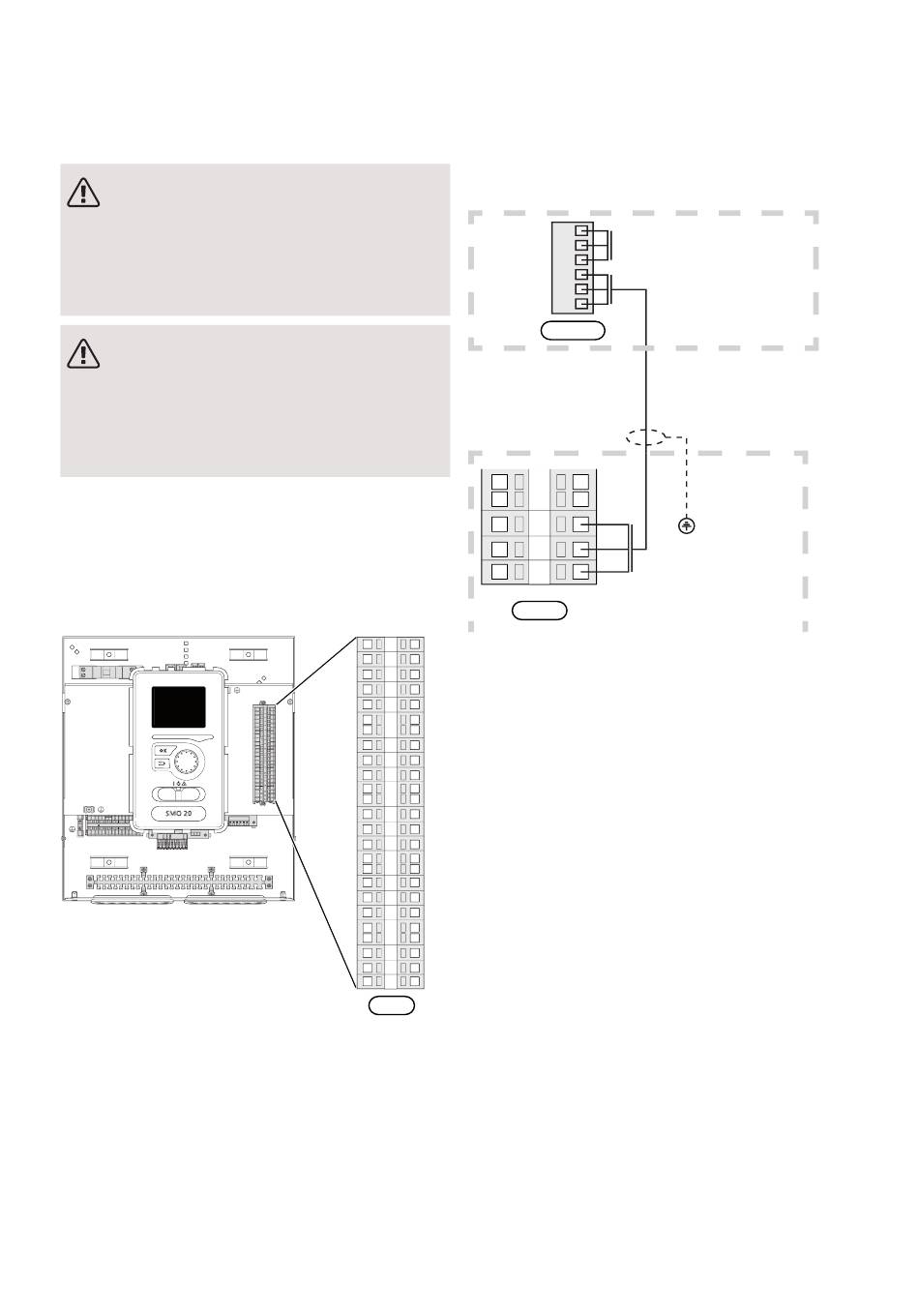

HBS 05 kann mit dem Regelgerät (SMO 20) kommuni-
zieren, indem gemäß der folgenden Abbildung eine
Verbindung mit der Anschlussklemme in SMO 20, X2-
19(A), -20 (B), -21 (GND), hergestellt wird:
HBS 05
F2040
GND
B
A
GND
B
A
AA23-X4
Steuermodul
SMO 20
18
19
20
21
X2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
X2
6
5
4
3
2
1
A
B
GND
HBS 05
