Anschluss des
Kältemittelrohrs (nicht
im Lieferumfang)
Die Installation des Kältemittelrohrs erfolgt zwischen
Außeneinheit AMS 10 und HBS 05.
Die Installation muss gemäß den geltenden Vorschriften
vorgenommen werden.

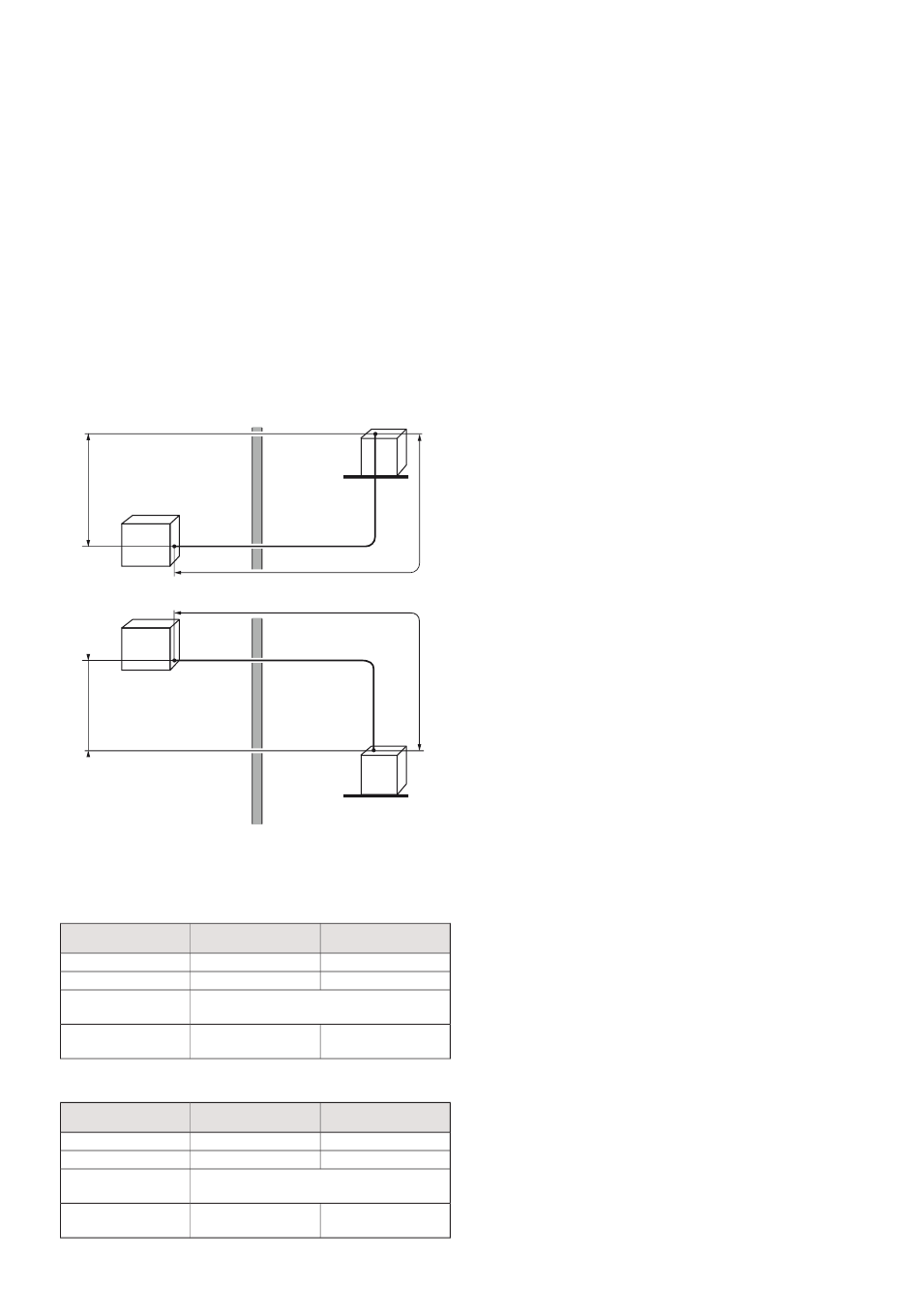

BEGRENZUNGEN AMS 10
• Max. Rohrlänge, AMS 10 (L): 30 m.
• Maximaler Höhenunterschied (H): ±7 m.
H
AMS 10
AMS 10
H
ROHRABMESSUNGEN UND -MATERIAL
AMS 10-6
Gasrohre
Rohrabmessungen
Ø 12,7 mm (1/2 Zoll)
Anschluss
Flare – (1/2 Zoll)
Material
Kupfer Qualität SS-EN 12735-1 bzw. C1220T,
JIS H3300
Minimale Materialstär-
1,0 mm
ke
AMS 10-8, AMS 10-12 und AMS 10-16
Gasrohre
Rohrabmessungen
Ø 15,88 mm (5/8 Zoll)
Anschluss
Flare – (5/8 Zoll)
Material
Kupfer Qualität SS-EN 12735-1 bzw. C1220T,
JIS H3300
Minimale Materialstär-
1,0 mm
ke
18
Kapitel 4 | Rohranschlüsse
HBS 05
L
L
HBS 05
Flüssigkeitsrohre
Ø 6,35 mm (1/4 Zoll)
Flare – (1/4 Zoll)
0,8 mm
Flüssigkeitsrohre
Ø 9,52 mm (3/8 Zoll)
Flare – (3/8 Zoll)
0,8 mm
HBS 05
