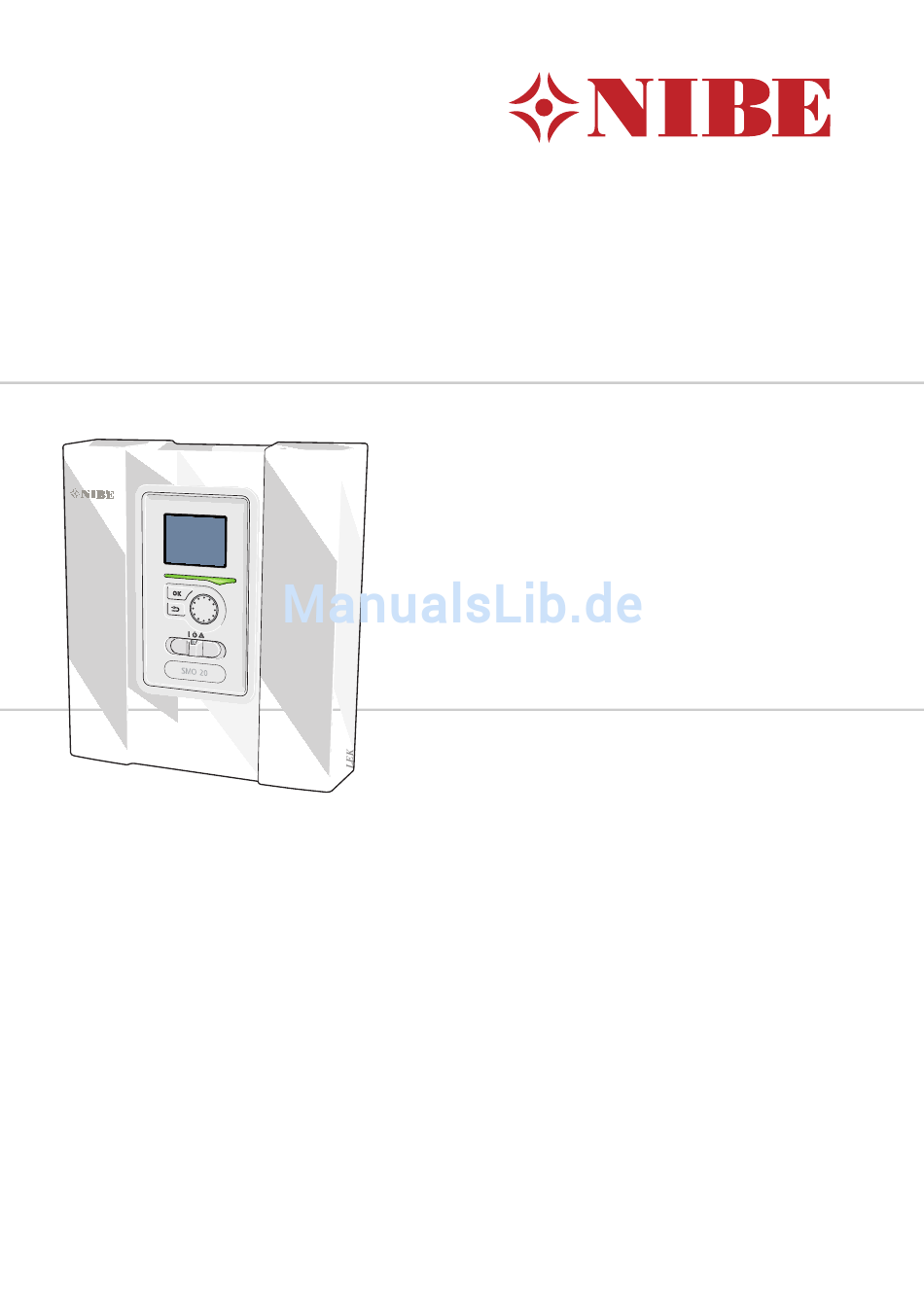

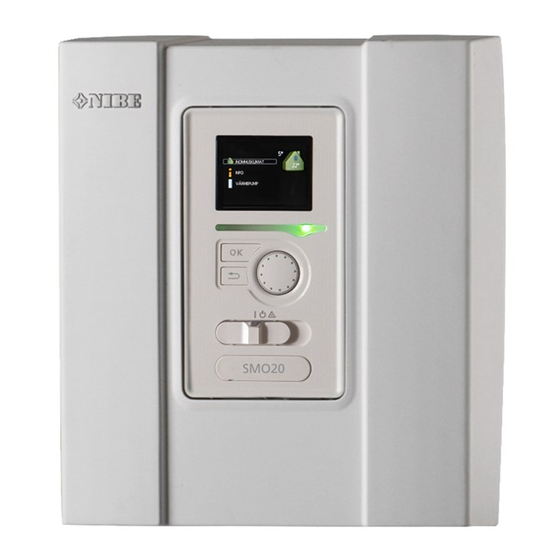

  • Seite 1 Benutzerhandbuch NIBE™ SMO 20 Steuermodul UHB DE 1624-5 231755...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 15. Innenraumklima einstellen Temperatur 1.1 RAUMKLIMA BRAUCHWASSER INFO WÄRMEPUMPE Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Kontakt mit SMO 20 Wartung von SMO 20 3 SMO 20 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Alarmverwaltung Fehlersuche Nur Zusatzheizung 5 Technische Daten 6 Glossar Index Inhaltsverzeichnis | NIBE™ SMO 20...

  • Seite 4: Wichtige Informationen

    1. 9 . 1 Heizkurve (Verschiebung/Kurvenverlauf) 0 / 9 Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 5: Sicherheitsinformationen

    ©NIBE 2016. HINWEIS! SMO 20 muss über einen allpoligen Schalter mit mindestens 3 mm Schaltkontaktabstand installiert werden. HINWEIS! Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. Symbole HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Maschinen oder Personen.

  • Seite 6: Kennzeichnung

    Kennzeichnung SMO 20 ist CE-zertifiziert und erfüllt IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben – unabhängig vom Herstellungsort.

  • Seite 7: Kontaktinformationen

    NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 Fax : 04 74 00 42 00 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk...
  • Seite 8 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 9: Smo 20 - Eine Ausgezeichnete Wahl

    Menüs, die die Einstellung einer angenehmen Innenraumtempe- ratur vereinfachen. ■ Einfach zu installieren SMO 20 lässt sich zusammen mit einer kompatiblen NIBE-Luft-/Wasser- wärmepumpe einfach installieren. Bei der gemeinsamen Installation wird das Regelgerät mit der Wärmepumpe verbunden. Dadurch können eventuelle Wärmepumpenalarme an SMO 20 abgelesen werden. Dank seiner Größe kann das Regelgerät an einer Wand im Innenbereich...

  • Seite 10: Das Regelgerät - Herzstück Des Hauses

    Hauses Funktionsweise des Regelgeräts SMO 20 ist ein einfaches elektrisches Regelgerät, das zusammen mit einer NIBE-Luft-/Wasserwärmepumpe, einem Speicher/Brauchwasserspeicher und einer Zusatzheizung (z.B. Strom-/Gasheizkessel) eine komplette Anlage bildet. Es steuert u.a. Wärmepumpe, Umwälzpumpen, Umschaltventile und Zusatzheizung, damit Ihr Haus mit optimaler Effizienz kostengünstig und umweltfreundlich beheizt werden kann.
  • Seite 11 Das Wählrad kann nach rechts oder links gedreht werden. Sie kön- nen: ■ navigiert in Menüs und wechselt zwischen den Optionen. ■ Werte erhöhen oder verringern. ■ Seitenwechsel in mehrseitigen Anleitungen (z.B. Hilfetexte und Serviceinfo). Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...
  • Seite 12 Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie www.nibeuplink.com auf und klicken Sie auf die Register- karte „Software“, um die aktuelle Software für die Anlage herunter- zuladen. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...

  • Seite 13: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 45. MIN. ANLAGE Menü 4 Einstellung von Zeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Informationen im Hilfemenü oder Benutzerhandbuch. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...
  • Seite 14 Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen SMO 20 und NIBE Uplink besteht. Dieses Symbol zeigt an, ob eine Kühlung aktiv ist. Es wird eine Wärmepumpe mit Kühlfunktion benötigt.

  • Seite 15: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...

  • Seite 16: Alternative Wählen

    1. Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...
  • Seite 17 Sie das Wählrad nach links, um den Wert zu verrin- gern. 4. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...
  • Seite 18 Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...

  • Seite 19: Hilfemenü

    So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...

  • Seite 20: Wartung Von Smo 20

    Gerät Normale Leistung Ungef. Jahres- ver- brauch (kWh) Betrieb Standby Fernseher (Betrieb: 5 h/Tag, Standby: 19 h/Tag) Settopbox (Betrieb: 5 h/Tag, Standby: 19 h/Tag) DVD-Player (Betrieb: 2 h/Woche) Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...
  • Seite 21 Staubsauger, Standheizung = 6240 kWh Haushaltsstrom pro Jahr. Energiezähler Kontrollieren Sie regelmäßig den Energiezähler des Gebäudes, vorzugs- weise einmal pro Monat. Auf diese Weise erkennen Sie rasch, ob sich der Stromverbrauch geändert hat. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE™ SMO 20...

  • Seite 22: Smo 20 - Zu Ihren Diensten

    Urlaubsfunktion Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeit- liche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert der Vorlauftemperatur, Raumfühler und Kühlfunktion. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 23 Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, erhöhen bzw. verringern Sie den Wert auf dem Display. Stellen Sie per Wählrad einen neuen Wert ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 24 Steuerung des Innenklimas (Heizung/Kühlung) für jeden Wochen- tag festgelegt. Eine zeitliche Steuerung ist auch für Heizung einen längeren Zeitraum während ei- Kühlung ner wählbaren Periode (Urlaub) in Menü 4.7 möglich. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 25 Schema: Hier wählen Sie das zu ändernde Schema aus. Aktiviert: Hier wird die zeitliche Steuerung für die gewählte Periode akti- viert. Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 26 Kühlung (Wärmepumpe mit Kühlfunktion erforderlich) Menü 1.3.2 Hier können Sie zeitlich steuern, wann eine Kühlung in der Wohnung zu- lässig ist. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 27 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 28 Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. Kühleinstellungen Kühlungseinstellungen. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Punktverschieb. Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve bei einer bestimmten Außenlufttemperatur. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 29 Regelgerät die Wassertemperatur für das Heizsystem, die Vorlauftem- peratur, und somit die Innenraumtemperatur. Hier können Sie die Heizkur- ve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 30: Parallelverschiebung Der Heizkurve

    Außenlufttemperaturen. So steigt z. B. bei einer Kurvenverschiebung um +2 Schritte die Vorlauftempera- - 10 - 20 - 30 - 40°C tur bei allen Außenlufttemperaturen UTETEMPERATUR Außentemperatur um 5 °C. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 31: Vorlauftemperatur - Maximalund Minimalwerte

    2. Drücken Sie die OK-Taste. 3. Folgen Sie der grauen Linie hinauf zur Kurve und weiter nach links, um den Wert für die Vorlauftemperatur bei der gewählten Außenluft- temperatur abzulesen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 32: Externe Justierung

    Wenn der Anschluss ein- geschaltet ist, wird die Parallelverschiebung der Heizkurve um die im Menü gewählte Stufenanzahl geändert. Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) eingestellt. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 33 Wenn z.B. Kellerräume stets leicht beheizt werden sollen (auch im Sommer), kann der Wert erhöht werden. Eine Erhöhung des Werts in "Heizungsstopp" Menü 4.9.2 kann ebenfalls erforderlich sein "Automoduseinst.". Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 34: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtemperatur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 35: Kühleinstellungen (Wärmepumpe Mit Kühlfunktion Erforderlich)

    Sollwert Kühl-/Heizfühler Einstellbereich: 5 bis 40°C Werkseinstellung: 21 Heizung bei Raumuntertemp. Einstellbereich: 0,5 bis 10,0 °C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0 °C Werkseinstellung: 3,0 Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 36 Anlage, wann zwischen Kühl- und Heizbetrieb umgeschaltet wird ACHTUNG! Wenn der Fühler für Heizung/Kühlung (BT74) angeschlossen und in Menü 5.4 aktiviert wurde, kann in Menü 1.9.5 kein anderer Fühler mehr ausgewählt werden. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 37 Diese Option ist nur bei Zweirohrkühlsystemen verfügbar. Hier legen Sie fest, wie lange SMO 20 warten soll, bis nach Ende des Kühlbetriebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 38: Außentemperaturpunkt

    Die Heizkurve wird betätigt bei ± 5°C von der Einstellung Außentempera- turpunkt. Achten Sie darauf, dass die richtige Heizkurve gewählt ist, damit eine als gleichmäßig empfundene Raumtemperatur sichergestellt werden kann. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 39 Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenände- rung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 40: Brauchwasserkapazität Einstellen

    Einstellung einer periodischen Erhöhung der Brauchwassertem- peratur. vorüb. Luxus Menü Einstellbereich: 3, 6 und 12 Stun- vorüb. Luxus 2.1 den sowie die Modi „aus“ und „einm. Erhöhung“ Werkseinstellung: "aus" einm. Erhöhung 12 h Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 41 (geeignet für die meisten Haushalte). Luxus: Im Komfortmodus steht die maximale Brauchwassermenge zur Verfügung. In diesem Modus wird neben dem Verdichter ebenfalls die Heizpatrone zur Brauchwasserbereitung genutzt, was erhöhte Betriebs- kosten verursacht. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 42 Stoppzeit früher als die Startzeit einstellen. Dann stoppt das Zeitpro- gramm bei der eingestellten Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 43 Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauch- wassertemperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen eingestellt werden. Werkseinstellung: 14 Tage. Aktivieren bzw. deaktivieren Sie "aktiviert", um die Funktion ein- bzw. auszuschalten. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 44 Betriebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwi- schen den Betriebszyklen inaktiv sein soll. Die Brauchwasserzirkulation wird im Menü 5.4 für Software-Eingänge/Aus- gänge aktiviert. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 45: Informationen Abrufen

    Anzahl der Starts usw. für den Verdichter der Wärmepumpe an. ZH-Info zeigt Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 46: Serviceinfo

    Hier erhalten Sie Informationen zu Betriebszustand und Statistik des EB101 Status: Heizung Verdichters. Es können keine Änderun- Anzahl der Starts: gen vorgenommen werden. 345 h Ges.betr.zeit: - davon Brauchwasser: Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 47 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarmprotokoll3.4 Außentemperatur Kond.rücklauf Kond.vorlauf Brauchwasserbereitung Vorlauftemp. Verdampfer Betriebszeit betriebsmodus Alarminformationen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 48: Innentemperaturprotokoll

    4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu ver- lassen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 49: Wärmepumpe Anpassen

    Teil der Urlaubseinstellung aktiv ist, sonst wird " aus" an- gezeigt. erweitert Betriebsmoduseinstellungen für das Steuermodul. Plusfunktionen Menü In den zugehörigen Untermenüs nehmen Sie Einstellungen für eventuell installierte Zusatzfunktionen für SMO 20 vor. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 50 Alle Benutzer trennen 1. Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. 2. Die Anlage kommuniziert jetzt mit NIBE NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. Kapitel 3 | SMO 20 – zu Ihren Diensten...
  • Seite 51 HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE NIBE Uplink überwachen oder steuern, ohne zuvor eine neue Verbindungszeichenfolge anzufordern. TCP/IP-Einstellungen Menü 4.1.3.8 TCP/IP-Einstellungen 4.1.3.8 Hier können Sie die TCP/IP-Einstellun- gen für Ihre Anlage vornehmen.

  • Seite 52: Proxyeinstellungen

    Hier nehmen Sie Einstellungen für die Funktion "SG Ready" vor. BW beeinflussen Kühlung beeinflussen Raumtemp. beeinflussen Hier wird festgelegt, ob die Raumtem- peratur durch die Aktivierung von "SG Ready" beeinflusst werden darf. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 53 Bedeutung des Raumtemp. beeinflussen Strompreises und desto höher fällt die mögliche Einsparung aus. Gleichzeitig BW beeinflussen steigt jedoch das Risiko für eine Beein- trächtigung des Komforts. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 54: Smart Homes (Zubehör Erforderlich)

    Dies kann Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenpreise für die kom- menden 24 h über NIBE NIBE Uplink ab. Daher werden eine Internetver- bindung und ein NIBE NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.
  • Seite 55 In diesem Betriebsmodus ist der Verdichter nicht aktiv, nur die Zusatzhei- zung wird verwendet. ACHTUNG! Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deaktiviert und die Betriebskosten steigen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 56: Funktionen

    Menü auch aktiviert sein muss. Sie können die Funktion deaktivie- ren, wenn keine Kühlung stattfinden soll. meine Symbole Menü meine Symbole 4.3 Außen-/Raumtemp. Brauchwassertemperatur Analoguhr Digitaluhr Keine Funktion in SMO 20. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 57: Uhrzeit Und Datum

    24 h 12 h TIP! Datum Uhrzeit und Datum werden automa- tisch eingestellt, wenn die Wärme- Monat pumpe mit NIBE NIBE Uplink verbun- Jahr den wird. Für eine korrekte Uhrzeit muss die Zeitzone eingestellt wer- den. Sprache Menü Sprache 4.6 Hier wird die Anzeigesprache für die...
  • Seite 58 Text und ist für fortge- schrittene Benutzer vorgesehen. Die- Vorrangschaltung ses Menü besitzt mehrere Unter- Automoduseinst. menüs. Gradminuteneinstellung werks. Voreinst. Benutzer Schema Blockierung Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 59: Vorrangschaltung

    Wenn die Wärmepumpe über eine integrierte Kühlfunktion verfügt und diese im Menü aktiviert ist, können Sie ebenfalls die Starttemperatur für die Kühlung festlegen. In diesem Menü wählen Sie diese mittleren Außentemperaturen aus. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 60: Gradminuteneinstellung

    Einstellbereich: 10 – 1000 Werkseinstellung: 30 Gradminuten sind ein Maß für den aktuellen Heizbedarf im Haus. Sie be- stimmen, wann der Verdichter bzw. die Zusatzheizung starten oder stop- pen soll. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 61: Schema Blockierung

    Wird die Zeile "alle" verwendet, richten sich alle Tage in der Periode nach dieser Zeile. Zeitperiode: Hier werden Start- und Stoppzeit am gewählten Tag für die zeitliche Steuerung festgelegt. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 62 . Dabei lassen sich maximal zwei verschiedene Zeitperioden festlegen. Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für den "schallre- duzierten Modus" im Hauptmenü beim Symbol für das Regelgerät. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 63 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...
  • Seite 64 Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Ein längerfristiges Zeitprogramm für den "schallreduzierten Modus" (SR- Modus) kann zu einer Beeinträchtigung von Komfort und Wirtschaftlich- keit führen. Kapitel 3 | SMO 20 – zu Ihren Diensten NIBE™ SMO 20...

  • Seite 65: Komfortstörung

    Brauchwasser, obwohl ein Problem vorliegt. Dabei kann es möglich sein, dass der Verdichter der Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt eine evtl. vorhandene elektrische Zusatzheizung die Beheizung und bzw. oder Brauchwasserbereitung. Kapitel 4 | Komfortstörung NIBE™ SMO 20...

  • Seite 66: Fehlersuche

    Wählen Sie im Modus "manuell" die Option "ZH" aus. – Hoher Brauchwasserbedarf. ■ Warten Sie, bis das Brauchwasser erwärmt wurde. Eine vorübergehend – erhöhte Brauchwassermenge (vorüb. Luxus) kann in Menü 2.1 aktiviert werden. Kapitel 4 | Komfortstörung NIBE™ SMO 20...

  • Seite 67: Niedrige Raumtemperatur

    Kontrollieren Sie eventuelle externe Schaltkontakte. – Luft im Klimatisierungssystem. ■ Entlüften Sie das Klimatisierungssystem. – Geschlossene Ventile zum Klimatisierungssystem. ■ Öffnen Sie die Ventile. (Zum Auffinden der Ventile wenden Sie sich – an Ihren Installateur.) Kapitel 4 | Komfortstörung NIBE™ SMO 20...

  • Seite 68: Hohe Raumtemperatur

    Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. ■ Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet – ist. Alarm ausgelöst. ■ Befolgen Sie die Anweisungen auf dem Display. – Kapitel 4 | Komfortstörung NIBE™ SMO 20...

  • Seite 69: Nur Zusatzheizung

    Sie die OK-Taste. 3. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukehren. ACHTUNG! Bei einer Inbetriebnahme ohne NIBE-Luft-/Wasserwärmepumpe kann der Alarm Kommunikationsfehler auf dem Display erscheinen. Der Alarm wird zurückgesetzt, wenn die aktuelle Wärmepumpe in Menü 5.2.2 („installierte Wärmepumpe“) deaktiviert wird.

  • Seite 70: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ SMO 20...

  • Seite 71: Glossar

    Heizbedarf zu decken, der von der Wär- mepumpe allein nicht gedeckt werden kann. Filterzeit Gibt die Berechnungszeit für die mittlere Außenlufttemperatur an. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit SMO 20 müssen sie mit Wasser gefüllt sein. Kapitel 6 | Glossar NIBE™ SMO 20...
  • Seite 72 Flüssigkeit verwandelt), wobei Wärmeenergie an das Heiz- und Brauchwassersystem des Hauses abgegeben wird. MAT, maßgebliche Außentemperatur Die maßgebliche Außentemperatur (Normaußentemperatur) richtet sich je nach Wohnort. Je niedriger die maßgebliche Außentemperatur, desto geringer sollte die Werteinstellung unter "Heizkurvenauswahl" sein. Kapitel 6 | Glossar NIBE™ SMO 20...
  • Seite 73 Leitung, in der das erwärmte Wasser von der Wärmepumpe zum Heizsys- tem des Hauses (Heizkörper/Heizrohrwärmeübertrager) transportiert wird. Vorlauftemperatur Temperatur des erwärmten Wassers, das von der Wärmepumpe ins Heiz- system geleitet wird. Je niedriger die Außenlufttemperatur, desto höher die Vorlauftemperatur. Kapitel 6 | Glossar NIBE™ SMO 20...

  • Seite 74: Zusatzheizung

    Energie, die für den Betrieb erforderlich ist. Ein Syn- onym dafür ist der COP. Zusatzheizung Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solar- kollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 6 | Glossar NIBE™ SMO 20...

  • Seite 75: Index

    Wählrad, 11 Innenklima einstellen, 22 Wartung von SMO 20, 20 Energiespartipps, 20 Regelmäßige Kontrollen, 20 Komfortstörung, 65 Wert einstellen, 17 Kontaktinformationen, 7 Wichtige Informationen, 4 Kontakt mit SMO 20, 10 Anlagendaten, 4 Bedienfeld, 10 Kapitel 7 | Sachregister NIBE™ SMO 20...
  • Seite 76 Kontaktinformationen, 7 Seriennummer, 6 SMO 20 – Eine ausgezeichnete Wahl, 9 Zurück-Taste, 11 Zwischen Seiten blättern, 19 Kapitel 7 | Sachregister NIBE™ SMO 20...
