Inhaltszusammenfassung für Nibe VST 11

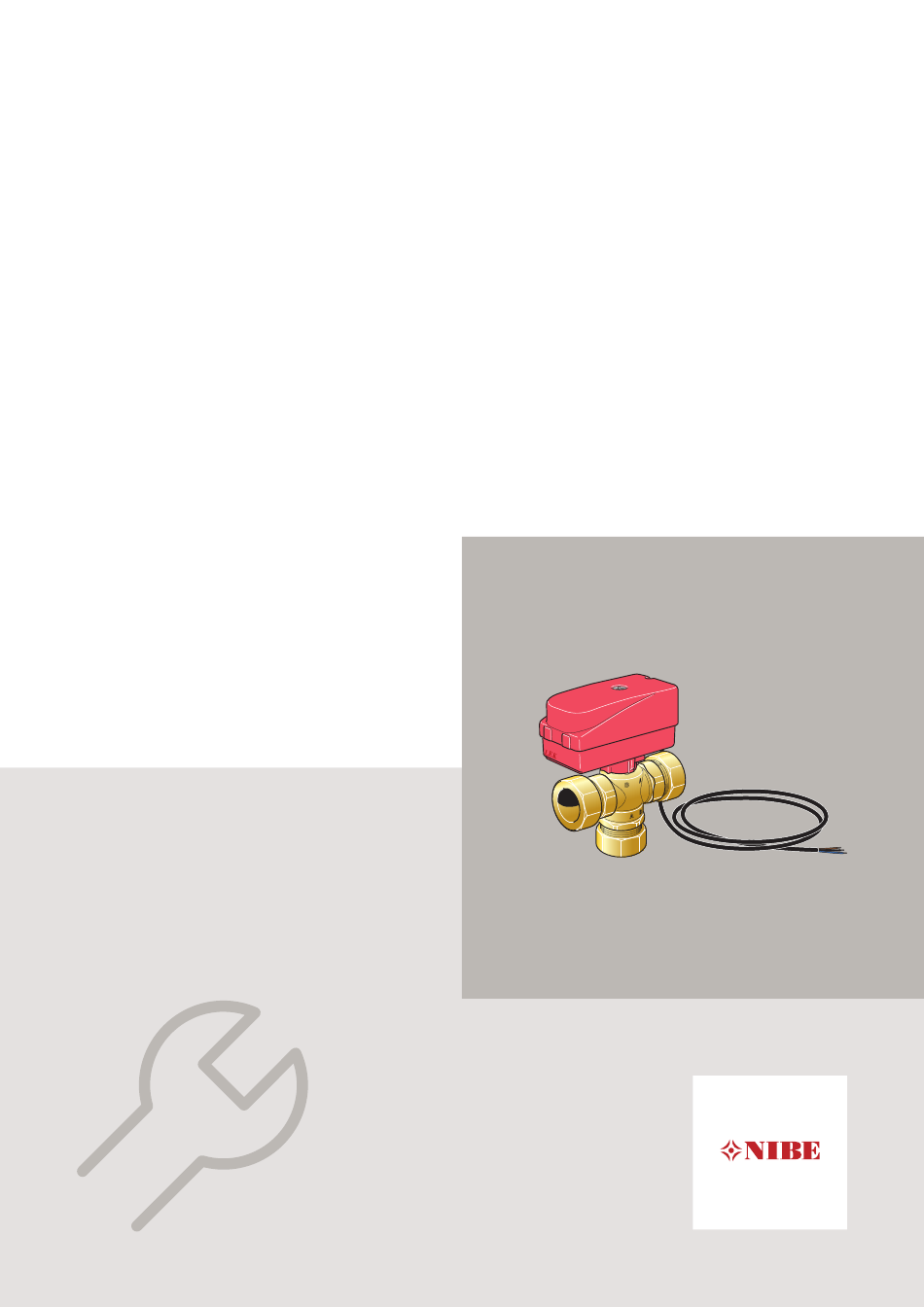

- Seite 1 IHB 2047-13 011023 VST 11 Installatörshandbok Varmvattenstyrning Installer manual Hot water control Installateurhandbuch Brauchwassersteuerung Asentajan käsikirja Lämmityksen ohjaus...
-
Seite 3: Inhaltsverzeichnis
Viktig information Allmänt Principschema Montering Elinkoppling Tekniska data English Important information General Outline diagram Mounting Electrical connection Technical specifications Deutsch Wichtige Informationen Allgemeines Prinzipskizze Montage Elektrischer Anschluss Technische Daten Suomi Tärkeää Yleistä Periaatekaavio Asennus Sähköasennukset Tekniset tiedot Kontaktinformation VST 11... -
Seite 16: Deutsch
Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2020. SYMBOLE HINWEIS! Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. ACHTUNG! Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist. VST 11 | DE... -
Seite 17: Allgemeines

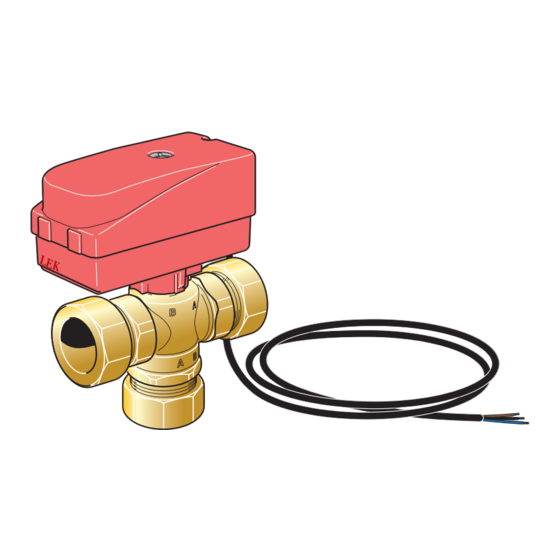

Allgemeines Das Umschaltventil VST 11 ermöglicht die Nutzung von Brauchwasserzubehör in verschiedenen Systemen ge- meinsam mit NIBE-Wärmepumpen. Dafür ist ebenfalls ein Brauchwasserspeicher erforderlich, z.B. NIBE VPB oder VPA. KOMPONENTEN QN10 QN10 Getriebemotor + Umschaltventil FUNKTION Bei einem Brauchwasserbedarf wird der Ladevolumen- strom zum Brauchwasserspeicher mithilfe des Umschalt- ventils (QN10) geregelt. -
Seite 18: Prinzipskizze
Normen geplant werden. Weitere Systemprinzipien fin- VB-retur den Sie hier: nibe.de. ERKLÄRUNG Givarkabel till Värmepump VVB / ACK Brauchwasserfühler Elektrobrauchwasserspeicher Schmutzfilter QM31 Absperrventil, Heizungsvorlauf QM32 Absperrventil, Heizungsrücklauf QN10 Wechselventil Sonstiges Brauchwasserspeicher/Speicher Kaltwasseranschluss Anschluss, Brauchwasser QN10 QM31 Wärmepumpe QM32 VST 11 | DE... -
Seite 19: Montage
Drücken Sie den Ventilmotor nach unten, bis ein Klickgeräusch zu hören ist. In diesem Fall ist der Motor am Ventil eingerastet. DEMONTAGE Ziehen Sie die Feder (B) heraus und demontieren Sie die Komponenten. Siehe Abbildung unten. VST 11 | DE... -
Seite 20: Elektrischer Anschluss
• Der minimale Kabelquerschnitt der Kommunikations- und Fühlerkabel für einen externen Schaltkontakt muss 0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä. • VST 11 muss über einen allpoligen Schalter installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung entsprechend dimensioniert sein. -
Seite 21: Technische Daten
Technische Daten VST 11 Spannung 230V~50 Hz Max. Bereitungsleistung 17kW Verbindungen Ø 28 mm, Klemmring Laufzeit Leistungsaufnahme 7 (im Betrieb) Schutzklasse IP54 Art.nr. 089 152 VST 11 | DE...
