2 Lieferung und Transport
Transport und
Lagerung
HBS 05 muss stehend transportiert und trocken gelagert
werden.
HINWEIS!
Sicherstellen, dass die Wärmepumpe beim
Transport nicht umfallen kann.
Aufstellung
• Es empfiehlt sich, HBS 05 in einem Raum mit vorhan-
denem Ablauf zu installieren, vorzugsweise in einem
Hauswirtschaftsraum oder Kesselraum.
• Die Konsolen für HBS 05 werden mit den beiliegenden
Schrauben an der Wand angebracht. Eine Aufhänge-
schablone liegt bei.
• Die Rohrleitungen dürfen nicht an Innenwänden befes-
tigt werden, die an Schlaf- oder Wohnzimmer angren-
zen.
• Stellen Sie sicher, dass ein Freiraum von ca. 800 mm
vor und 400 mm über dem Produkt für etwaige zukünf-
tige Wartungsarbeiten vorhanden ist. Sorgen Sie
ebenfalls dafür, dass über der Maschine Platz für eine
Rohrverlegung und für die Ventile vorhanden ist.
ACHTUNG!
HBS 05 ist nach der Konsolenmontage ca. 10
mm von der Wand entfernt.
HINWEIS!
Ein Kondenswasserschlauch (WP3) ist mit der
Öffnung an der Unterseite von HBS 05 zu ver-
binden.
10
Kapitel 2 | Lieferung und Transport
1

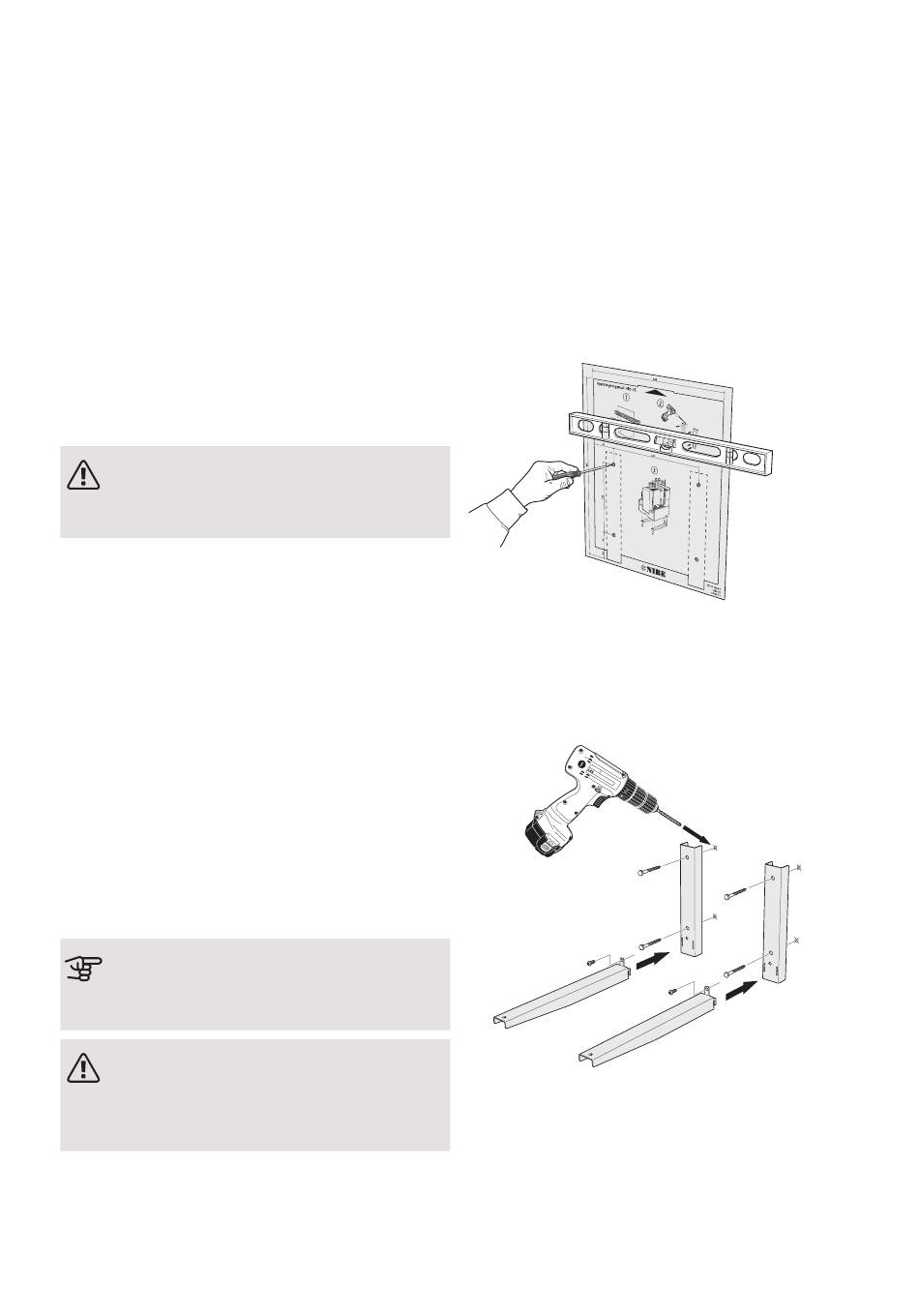

AUFHÄNGUNG VON SPLIT BOX HBS 05
1.
1. Positionieren Sie die beigefügte Aufhängeschablone
waagerecht an der Wand. (Siehe Maße auf der Aufhän-
geschablone.) Zeichnen Sie die Lochpositionen an.
2
2.
2. Befestigen Sie die Konsolen mit den beiliegenden
Schrauben an der Wand.
1
HBS 05
