UHB DE 1918-6
231757

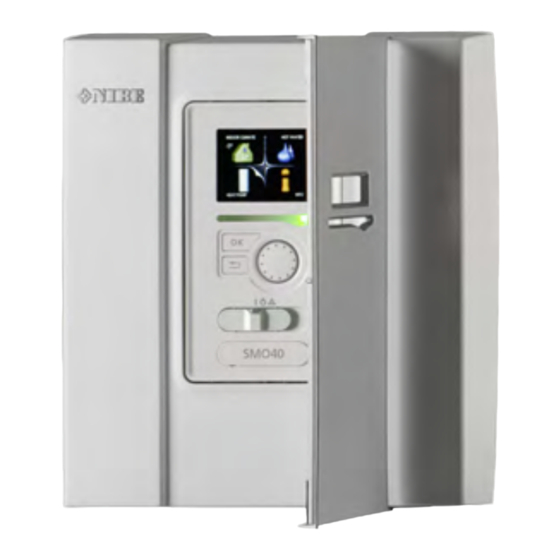

Steuermodul
NIBE SMO 40
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe SMO 40

Inhaltszusammenfassung für Nibe SMO 40

  • Seite 1 UHB DE 1918-6 BENUTZERHANDBUCH 231757 Steuermodul NIBE SMO 40...

  • Seite 2: Navigation

    MEINE ANLAGE Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauch- wasserspeicher für SMO 40 installiert ist), drehen Sie zunächst das Wählrad, um Menü 2 (Wassertropfen) zu markieren. Drücken Sie anschließend zweimal die OK-Taste. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite Bei einer Betriebsstörung...

  • Seite 3: Inhaltsverzeichnis

    SMO 40 – Eine ausgezeichnete Wahl 2 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts Kontakt mit SMO 40 Wartung von SMO 40 3 SMO 40 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Info-Menü...

  • Seite 4: Wichtige Informationen

    1 Wichtige Informationen Anlagendaten Produkt SMO 40 Seriennummer Seriennummer Wärmepumpe Installationsdatum Installateur Anschlussoption Pufferspeicher/ Brauchwasserspeicher Wärmepumpe/ Leistung Zusatzheizungstyp/Leistung Bezeichnung Werkseinst. Eingestellt 1.9.1 Heizkurve (Verschiebung/Kurvenver- 0 / 9 lauf) Kapitel 1 | Wichtige Informationen NIBE SMO 40...
  • Seite 5 Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln aus- geführt wurde. Datum __________________ Unt. _________________________ NIBE SMO 40 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Sicherheitsinformationen

    Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2019. SMO 40 muss über einen allpoligen Schalter installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung entsprechend dimensioniert sein. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken...
  • Seite 7 Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. ACHTUNG! Dieses Symbol kennzeichnet wichtige Informationen, die bei der Pflege der Anlage zu beachten sind. TIP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. NIBE SMO 40 Kapitel 1 | Wichtige Informationen...

  • Seite 8: Seriennummer

    SERIENNUMMER Die Seriennummer befindet sich auf der Oberseite der Regelgeräteabde- ckung und im Infomenü (Menü 3.1). Seriennummer ACHTUNG! Die Seriennummer des Produkts (14-stellig) benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE SMO 40...

  • Seite 9: Smo 40 - Eine Ausgezeichnete Wahl

    SMO 40 – Eine ausgezeichnete Wahl Das elektrische Regelgerät SMO 40 wurde entwickelt, damit Sie Ihr Haus mit optimaler Effizienz kostengünstig und umweltfreundlich behei- zen können. Gemeinsam mit einer NIBE-Luft-/Wasserwärmepumpe und einem Speicher/Brauchwasserspeicher erfolgt eine zuverlässige und wirtschaftliche Wärmeerzeugung. Eine Zusatzheizung (z. B. Elektro-/Gasheizkessel) kann automatisch zu- geschaltet werden, wenn unvorhergesehene Situationen eintreffen sollten.

  • Seite 10: Das Regelgerät - Herzstück Des Hauses

    2 Das Regelgerät – Herzstück des Hauses Funktionsweise des Regelgeräts SMO 40 ist ein einfaches elektrisches Regelgerät, das zusammen mit einer NIBE-Luft-/Wasserwärmepumpe, einem Speicher/Brauchwasser- speicher und einer Zusatzheizung (z.B. Strom-/Öl-/Gasheizkessel) eine komplette Anlage bildet. Es steuert u.a. Wärmepumpe, Umwälzpumpen, Umschaltventile und Zusatzheizung, damit Ihr Haus mit optimaler Effizienz kostengünstig und umweltfreundlich beheizt werden kann.

  • Seite 11: Bedienfeld

    Betriebsschalter SMO 40 USB-Anschluss Hinter der Tür des Regelgeräts befindet sich ein Bedienfeld, das zur Kommunikation mit SMO 40 verwendet wird. Hier bestehen folgende Möglichkeiten: • Ein- und Ausschalten oder Aktivierung des Notbetriebs • Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der Anlage an Ihre Wünsche...

  • Seite 12: Zurück-Taste

    Das Wählrad kann nach rechts oder links gedreht werden. Sie können: • navigiert in Menüs und wechselt zwischen den Optionen. • Werte erhöhen oder verringern. • Seitenwechsel in mehrseitigen Anleitungen (z.B. Hilfetexte und Serviceinfo). Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 13: Usb-Anschluss

    Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzuladen. NIBE SMO 40 Kapitel 2 | Das Regelgerät – Herzstück des Hauses...

  • Seite 14: Menüstruktur

    Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite MIN. ANLAGE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 15: Symbole Auf Dem Display

    Luxusmodus für Brauchwasser aktiviert ist. Dieses Symbol zeigt an, ob „Urlaubseinstellung“ in Menü 4.7 aktiv ist. Dieses Symbol zeigt an, ob eine Verbindung zwischen SMO 40 und NIBE Uplink besteht. Dieses Symbol zeigt die aktuelle Ventilatorgeschwindigkeit an, wenn diese von der Normalgeschwindigkeit abweicht.

  • Seite 16: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 17: Alternative Wählen

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. NIBE SMO 40 Kapitel 2 | Das Regelgerät – Herzstück des Hauses...

  • Seite 18: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 19: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. NIBE SMO 40 Kapitel 2 | Das Regelgerät – Herzstück des Hauses...

  • Seite 20: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 21: Wartung Von Smo 40

    • Öffnen Sie die Thermostatventile vollständig (mit Ausnahme der Zim- mer, in denen ein kühleres Klima gewünscht wird). Die Thermostate drosseln den Volumenstrom im Heizsystem, was SMO 40 mit einer höheren Temperatur auszugleichen versucht. Dadurch muss die Anlage mehr arbeiten und verbraucht auch entsprechend mehr Energie.
  • Seite 22 Glühlampe (Betrieb: 8 h/Tag) Halogen-Spotlight (Betrieb: 8 h/Tag) Kühlung (Betrieb: 24 h/Tag) Gefrierschrank (Betrieb: 24 h/Tag) Herd, Herdplatten (Betrieb: 40 min/Tag) 1500 Herd, Backofen (Betrieb: 2 h/Woche) 3000 Kapitel 2 | Das Regelgerät – Herzstück des Hauses NIBE SMO 40...

  • Seite 23: Energiezähler

    Herd, Staubsauger und Standheizung = 6240 kWh Haushaltsstrom pro Jahr. Energiezähler Kontrollieren Sie regelmäßig den Energiezähler des Gebäudes, vorzugs- weise einmal pro Monat. Auf diese Weise erkennen Sie rasch, ob sich der Stromverbrauch geändert hat. NIBE SMO 40 Kapitel 2 | Das Regelgerät – Herzstück des Hauses...

  • Seite 24: Smo 40 - Zu Ihren Diensten

    Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert der Vorlauftemperatur, Raumfühler und Kühlfunktion. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 25: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Temperatur auf dem Display ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste. Die neue Temperatur erscheint rechts neben dem Symbol auf dem Display. Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 26 Sie den Wert in Menü 1.1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1.1 um einen Schritt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 27: Ventilation (Zubehör Erforderlich)

    Steuerung des Innenklimas (Heizung/Kühlung/ventilation) für jeden Wochentag festgelegt. Heizung Eine zeitliche Steuerung ist auch für Kühlung einen längeren Zeitraum während einer ventilation wählbaren Periode (Urlaub) in Menü 4.7 möglich. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 28 Stoppzeit angegeben wird. Bei Nutzung der Zeile „alle“ werden alle Tage im Zeitraum gemäß dieser Zeile eingestellt. Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 29 KÜHLUNG (WÄRMEPUMPE MIT KÜHLFUNKTION Menü ERFORDERLICH) 1.3.2 Hier können Sie zeitlich steuern, wann eine Kühlung in der Wohnung zulässig ist. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 30 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 31 Stoppzeit angegeben wird. Bei Nutzung der Zeile „alle“ werden alle Tage im Zeitraum gemäß dieser Zeile eingestellt. Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 32 Heizung bzw. Kühlung. Raumfühlereinstellungen Kühleinstellungen externe Justierung Einstellung der heizkurvenseitigen Parallelverschiebung, Ventilatorrückstellzeit wenn ein externer Schaltkontakt verbun- den ist. min. Vorlauftemp. Einstellung der minimal zulässigen Vorlauftemperatur. Raumfühlereinstellungen Raumfühlereinstellungen. Kühleinstellungen Kühlungseinstellungen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 33: Kühlkurve (Zubehör Erforderlich)

    Hier können Sie die Heizkurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperaturen ändert. Wenn eine Kühlung verfügbar ist, können ähnliche Einstellungen für die Kühlkurve vorgenommen werden. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 34: Parallelverschiebung Der Heizkurve

    ßenlufttemperaturen. So steigt z. B. bei einer Kurvenverschiebung um Außentemperatur Utetemperatur +2 Schritte die Vorlauftemperatur bei (°C) allen Außenlufttemperaturen um 5 °C. Eine entsprechende Veränderung der Kühlkurve bewirkt eine Senkung der Vorlauftemperatur. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 35: Vorlauftemperatur - Maximal- Und Minimalwerte

    Wählen Sie das Klimatisierungssystem aus (wenn mehrere Systeme vorhan- den sind), für das die Kurve geändert werden soll. Nach Bestätigung der Klimatisierungssystemauswahl wird die Nummer der Kurve markiert. Drücken Sie die OK-Taste, um den Einstellungsmodus aufzurufen. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 36: So Lesen Sie Eine Kurve Ab

    Sie die Parallelverschiebung der Kurve um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, senken Sie die Parallelverschiebung der Kurve um einen Schritt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 37: Kühlung In Zweirohrsystemen

    Kühlung in Zweirohrsystemen SMO 40 bietet eine integrierte Funktion für die Kühlung im Zweirohrsystem bis 7 °C (Werkseinstellung: 18 °C). Dazu muss die Außeneinheit eine Kühlung unter- stützen. (Siehe Installateurhandbuch für die Luft-Wasser-Wärmepumpe.) Wenn die Außeneinheit eine Kühlung ausführen darf, sind die Kühlmenüs auf dem Display von SMO 40 aktiviert.
  • Seite 38 Wenn z.B. Kellerräume stets leicht beheizt werden sollen (auch im Sommer), kann der Wert erhöht werden. Eine Erhöhung des Werts in "Heizungsstopp" Menü 4.9.2 kann ebenfalls erforderlich sein "Automoduseinst.". Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 39: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtempe- ratur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschrie- benen Einstellungen für jedes einzelne System vorgenommen werden. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 40: Kühleinstellungen (Wärmepumpe Mit Kühlfunktion Erforderlich)

    Sollwert Kühl-/Heizfühler Einstellbereich: 5 bis 40°C Werkseinstellung: 21 Heizung bei Raumuntertemp. Einstellbereich: 0,5 bis 10,0 °C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0 °C Werkseinstellung: 3,0 Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 41: Start Aktive Kühlung

    Zeit zw. Heizung und Kühlung (Erscheint bei aktivierter Kühlung im Zweirohrsystem.) Einstellbereich: 0-48 h Werkseinstellung: 2 Sie können SMO 40 nutzen, um die Kühlung des Hauses in der warmen Jahres- zeit zu regeln. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in SMO 40 installiert und aktiviert ist.
  • Seite 42 Hier stellen Sie ein, wie weit die Raumtemperatur über die gewünschte Tempe- ratur steigen darf, bevor SMO 40 in den Kühlbetrieb schaltet. larm rumsgivare kyla Hier stellen Sie ein, ob SMO 40 einen Alarm ausgeben soll, falls der Raumfühler während des Kühlbetriebs deaktiviert wird oder kaputt geht. Start aktive Kühlung Hier stellen Sie ein, wann die aktive Kühlung starten soll.

  • Seite 43: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange SMO 40 warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). VENTILATORRÜCKSTELLZEIT (ZUBEHÖR ERFORDERLICH) Menü...
  • Seite 44 Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Außen- lufttemperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit eigene Kurve gilt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 45: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren kön- nen. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 46: Nachtabsenkung (Zubehör Erforderlich)

    Geschwindigkeit 4, bis eine der Bedingungen nicht weiter erfüllt ist. ACHTUNG! Die Nachtkühlungsfunktion kann nur aktiviert werden, wenn die Behei- zung deaktiviert ist. Dies wird in Menü 4.2 vorgenommen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 47: Brauchwasserkapazität Einstellen

    Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. VORÜB. LUXUS Menü vorüb. Luxus 2.1 Einstellbereich: 3, 6 und 12 Stunden sowie die Modi „aus“ und „einm. Erhöhung“ einm. Werkseinstellung: "aus" Erhöhung 12 h NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 48 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt SMO 40 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 49 Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 50: Periodische Erhöhung

    Einstellbereich: 00:00 - 23:00 Nächste period. Erhöh. Werkseinstellung: 00:00 Um die Bildung von Bakterien im Brauchwasserspeicher zu verhindern, können Wärmepumpe und eventuelle Zusatzheizung gemeinsam in regelmäßigen Zeitabständen die Brauchwassertemperatur kurzzeitig erhöhen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 51 "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Die Brauchwasserzirkulation wird im Menü 5.4 für Software-Eingänge/Ausgänge aktiviert. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 52: Informationen Abrufen

    Heizkreispumpe aktiv 57 % Ladepumpendrehzahl rad, um zwischen den Seiten zu blättern. Die Zahl gibt die Anzahl der Verdichter an, die für den aktuellen Bedarf benötigt werden. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 53 Zusatzheizung. Es können keine Än- derungen vorgenommen werden. Status: Die Informationen können über mehrere Zeitfaktor: Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 54 Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK- Taste. Alarmprotokoll3.4 Außentemperatur Kond.rücklauf Kond.vorlauf Brauchwasserbereitung Vorlauftemp. Verdampfer Betriebszeit betriebsmodus Alarminformationen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 55: Innentemperaturprotokoll

    Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu verlassen. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 56: Wärmepumpe Anpassen

    Betriebsmoduseinstellungen für das Steuermodul. PLUSFUNKTIONEN Menü In den zugehörigen Untermenüs nehmen Plusfunktionen4.1 Sie Einstellungen für eventuell installierte Zusatzfunktionen für SMO 40 vor. Pool 1 Pool 2 Internet Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 57: Pool 1 - Pool 2 (Zubehör Erforderlich)

    Bedarfssituationen außer dem Pool Vorrang eingeräumt werden soll. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet SMO 40 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der Stopptemperatur liegt.

  • Seite 58: Neue Verbindungszeichenfolge Anfordern

    Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 59: Automatische Einstellung (Dhcp)

    HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern, ohne zuvor eine neue Verbindungszeichenfolge anzufordern. TCP/IP-EINSTELLUNGEN Menü 4.1.3.8 Hier können Sie die TCP/IP-Einstellungen TCP/IP-Einstellungen 4.1.3.8 für Ihre Anlage vornehmen. Automatische Einstellung...

  • Seite 60: Proxyeinstellungen

    Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 61 „+2“ erhöht. Ist ein Raumfühler installiert und aktiviert, wird stattdessen die gewünschte Raumtemperatur um 2 °C erhöht. BW beeinflussen Hier wird festgelegt, ob die Brauchwassertemperatur durch die Aktivierung von "SG Ready" beeinflusst werden darf. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 62: Kühlung Beeinflussen (Zubehör Erforderlich)

    Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer SMO 40 angeschlossen und aktiviert sein. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 63: Strompreisübersicht

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenprei- se für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internet- verbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 64: Smart Homes (Zubehör Erforderlich)

    Sie können ebenfalls einstel- len, ob das System die jeweils CO2- neutralste Energiequelle nutzen soll. * Wählen Sie unter Einstellungen die Regelungsmethode „CO “ aus, um dieses Menü einzublenden. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 65: Einstellungen

    Einstellbereich Festpreis: 0–100 000* Preis, ext. stufenger. ZH Einstellbereich: Tarif, Festpreis Werkseitige Voreinstellung: Festpreis Einstellbereich Festpreis: 0–100 000* Preis, OPT-ger. ZH Einstellbereich: Tarif, Festpreis Werkseitige Voreinstellung: Festpreis Einstellbereich Festpreis: 0–100 000* NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 66 Die Einstellung wird für jede einzelne Energiequelle vorgenommen. Spotpreise sind nur bei einem Stromvertrag auf Stundenpreisbasis verfügbar. * Die Währung richtet sich nach dem ausgewählten Land. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 67 Datumsperioden festlegen. Innerhalb Wochentage Werktage dieser Perioden lassen sich bis zu vier Periode Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- Periode dene Wochenendperioden (samstags und sonntags) definieren. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 68 Datumsperioden festlegen. Innerhalb Periode Periode dieser Perioden lassen sich bis zu vier Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- dene Wochenendperioden (samstags und sonntags) definieren. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 69: Solarstrom (Zubehör Erforderlich)

    Werkseinstellung: aus Hier legen Sie fest, welcher Teil der Anlage (Raumtemperatur, Brauchwasser- temperatur) am Solarenergieüberschuss beteiligt werden soll. Wenn die Solarzellen mehr Strom produzieren als SMO 40 erfordert, wird die Temperatur im Gebäude angepasst und bzw. oder die Brauchwassertemperatur erhöht.

  • Seite 70: Funktionen

    In diesem Betriebsmodus ist der Verdichter nicht aktiv, nur die Zusatzheizung wird verwendet. ACHTUNG! Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deakti- viert und die Betriebskosten steigen. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 71 SMO 40 geschlossen ist. Sie können bis Brauchwassertemperatur zu 3 Symbole auswählen. Bei der Aus- Analoguhr wahl von mehr Symbolen wird die zuerst Digitaluhr getätigte Auswahl überschrieben. Die Symbole erscheinen in der gewählten Reihenfolge. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 72: Uhrzeit Und Datum

    Pool Wenn ein Raumfühler installiert und akti- viert ist, wird die gewünschte Raumtem- peratur (°C) für die Zeitperiode eingestellt. Diese Einstellung gilt für alle Klimati- sierungssysteme mit Raumfühler. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 73 Menü erweitert erscheint mit orangefar- erweitert4.9 benem Text und ist für fortgeschrittene Benutzer vorgesehen. Dieses Menü be- Vorrangschaltung sitzt mehrere Untermenüs. Automoduseinst. Gradminuteneinstellung werks. Voreinst. Benutzer Schema Blockierung NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 74: Vorrangschaltung

    Kühlstart °C Heizungsstopp Heizungsstopp °C °C ZH-Stopp Einstellbereich: -20 – 40°C Filterzeit Werkseinstellung: 17 ZH-Stopp Einstellbereich: -25 – 40°C Werkseinstellung: 5 Filterzeit Einstellbereich: 0-48 h Werkseinstellung: 24 h Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...

  • Seite 75: Gradminuteneinstellung

    Einstellbereich: 10 – 1000 Werkseinstellung: 30 Gradminuten sind ein Maß für den aktuellen Heizbedarf im Haus. Sie bestimmen, wann der Verdichter bzw. die Zusatzheizung starten oder stoppen soll. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 76: Schema Blockierung

    Zeit für den betreffenden Tag deaktiviert, indem eine identische Start- und Stoppzeit angegeben wird. Bei Nutzung der Zeile „alle“ werden alle Tage im Zeitraum gemäß dieser Zeile eingestellt. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 77 Sie den Schall tagsüber senken und nachts noch einmal zusätzlich reduzieren. Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für den "schallreduzierten Modus" im Hauptmenü beim Symbol für das Regelgerät. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...
  • Seite 78 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | SMO 40 – zu Ihren Diensten NIBE SMO 40...
  • Seite 79 EB101 kann eine „Ventilatorenteisung“ ergän- zend zur automatisch stattfindenden Ent- Ventilatorenteisung eisung erforderlich sein. Zur Aktivierung wird die Menüoption „Ventilatorentei- sung“ ausgewählt. Daraufhin findet eine einmalige Enteisung statt. NIBE SMO 40 Kapitel 3 | SMO 40 – zu Ihren Diensten...

  • Seite 80: Komfortstörung

    4 Komfortstörung In den allermeisten Fällen erkennt SMO 40 eine Betriebsstörung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszuführenden Maßnahmen auf dem Display an. Info-Menü Das Menü 3.1 im Menüsystem des Regelgeräts enthält alle Messwerte dieser Anlage.

  • Seite 81: Grundlegende Maßnahmen

    Tipp hilfreich sein: GRUNDLEGENDE MAßNAHMEN Kontrollieren Sie zunächst Folgendes: • Position des Schalters . • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. • Korrekt eingestellter Leistungswächter (wenn dieser installiert ist). NIBE SMO 40 Kapitel 4 | Komfortstörung...
  • Seite 82 • Mischventil (sofern eins installiert ist) zu niedrig eingestellt. – Justieren Sie das Mischventil. • SMO 40 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest.

  • Seite 83: Niedrige Raumtemperatur

    Stellung. Justieren Sie die Raumtemperatur über Menü 1.1, anstatt die Thermostate zu drosseln. • SMO 40 in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“ in Menü 4.9.2 fest.

  • Seite 84: Hohe Raumtemperatur

    Nachfüllbedarf an Ihren Installateur. DER VERDICHTER DER LUFT-WASSER-WÄRMEPUMPE STARTET NICHT • Es liegt kein Heizbedarf vor. – SMO 40 fordert weder Heizungs- noch Brauchwasserwärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 85: Umschalten Der Anlage In Den Zusatzheizungsmodus

    Markieren Sie "Nur Zusatzheiz." mithilfe des Wählrads und drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukeh- ren. ACHTUNG! Bei einer Inbetriebnahme ohne NIBE Luft-Wasser-Wärmepumpe kann der Alarm „Kommunikationsfehler“ auf dem Display er- scheinen. NIBE SMO 40 Kapitel 4 | Komfortstörung...

  • Seite 86: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). Kapitel 5 | Technische Daten NIBE SMO 40...

  • Seite 87: Glossar

    Strom, der an den kältesten Tagen des Jahres z.B. von einer Elektroheiz- patrone beigesteuert wird, um den Heizbedarf zu decken, der von der Wärmepumpe allein nicht gedeckt werden kann. FILTERZEIT Gibt die Berechnungszeit für die mittlere Außenlufttemperatur an. NIBE SMO 40 Kapitel 6 | Glossar...

  • Seite 88: Heizkörper

    HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit SMO 40 müssen sie mit Wasser gefüllt sein. HEIZKURVE Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll. Bei Auswahl eines hohen Werts wird die Wärmepumpe angewiesen, bei einer niedrigen Außentemperatur viel Wärme zu erzeugen, um ein angenehmes Innen-...

  • Seite 89: Umwälzpumpe

    Temperatur des zur Wärmepumpe zurückströmenden Wassers, nachdem Wärmeenergie an Heizkörper/Heizrohrwärmeübertrager abgegeben wurde. SICHERHEITSVENTIL Ventil, das sich bei zu hohem Druck öffnet und etwas Flüssigkeit austre- ten lässt. UMWÄLZPUMPE Pumpe, die Flüssigkeit in einem Rohrsystem zirkulieren lässt. NIBE SMO 40 Kapitel 6 | Glossar...

  • Seite 90: Vorlauftemperatur

    Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z. B. um eine Elektroheizpatrone, Solarkollektoren, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernheizung handeln. Kapitel 6 | Glossar NIBE SMO 40...

  • Seite 91: Sachregister

    Informationen abrufen, 52 Schalter, 13 Informationsfenster, 10 Statuslampe, 12 Innenklima einstellen, 24 Wählrad, 12 Zurück-Taste, 12 Betriebsstörung Kontakt mit SMO 40, 10 Alarm, 80 Bedienfeld, 11 Alarmverwaltung, 80 Externe Informationen, 10 Fehlersuche, 81 Menüstruktur, 14 Nur Zusatzheizung, 84 Brauchwasserkapazität einstel- Menü...
  • Seite 92 OK-Taste, 12 Regelmäßige Kontrollen, 21 Schalter, 13 Seriennummer, 8 Sicherheitsinformationen, 6 SMO 40 – Eine ausgezeichnete Wahl, 9 SMO 40 – zu Ihren Diensten, 24 Anlage anpassen, 56 Brauchwasserkapazität einstel- len, 47 Informationen abrufen, 52 Innenklima einstellen, 24 Statuslampe, 11–12...

  • Seite 95: Kontaktinformationen

    NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa Tel: +358 (0)9-274 6970 E-mail: info@nibe.fi www.nibe.fi NIBE Energy Systems France Sarl,Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 E-mail: info@nibe.fr www.nibe.fr...
  • Seite 96 WS version: a637 WS release date: 2019-03-21 09:55 Publish date: 2019-05-27 16:02 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
