Rohranschluss

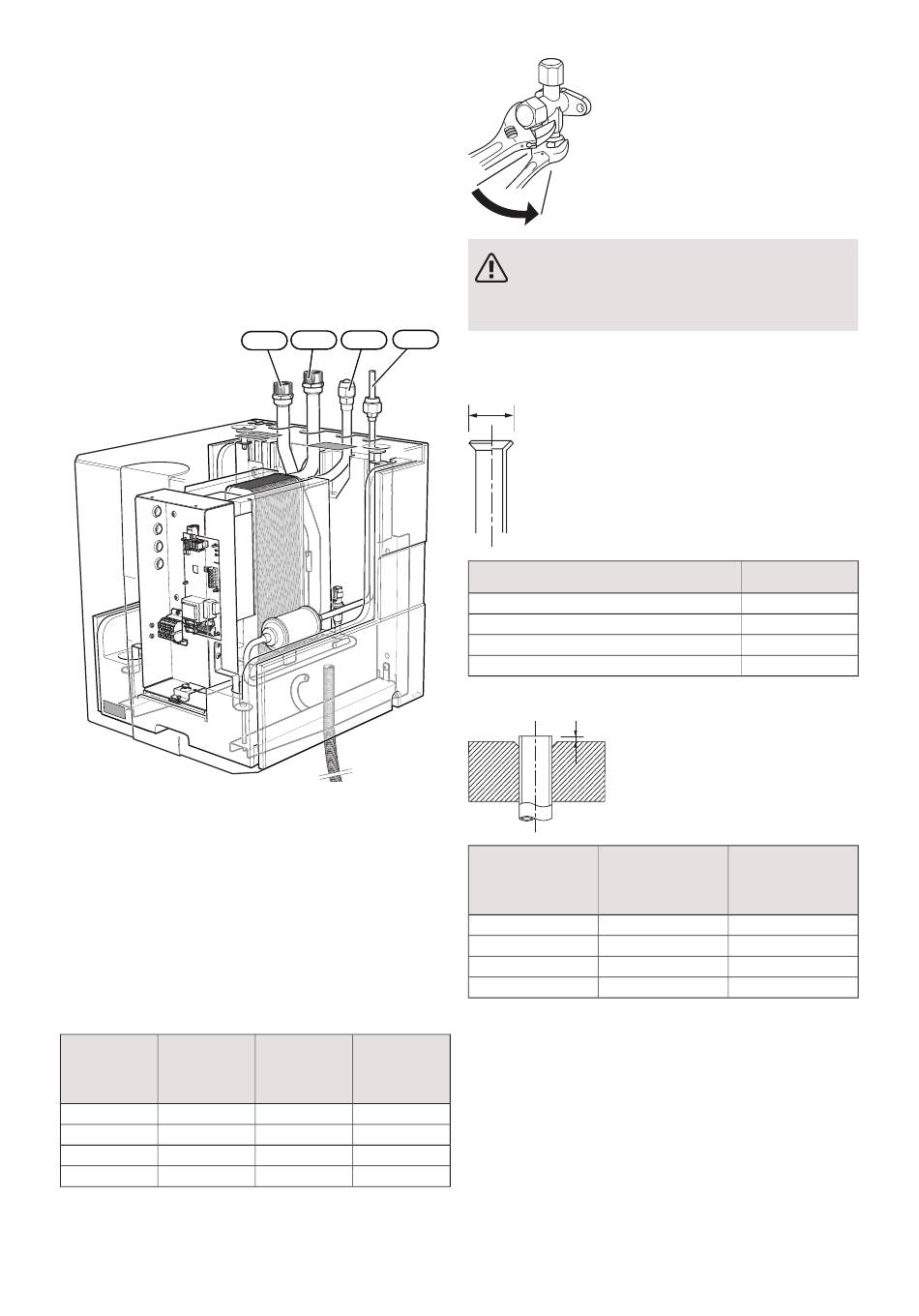

ROHRANSCHLUSS KÄLTEMITTELROHR
• Führen Sie die Rohrinstallation auf der Kältemittelseite
zwischen Außeneinheit (AMS 10) und SPLIT Box
(HBS 05) aus, wobei die Serviceventile (QM35, QM36)
geschlossen sind.
• Verbinden Sie das Kältemittelrohr zwischen den Ser-
viceventilen (QM35 und QM36) an der Außeneinheit
(AMS 10) und den Anschlüssen (XL52 und XL53) an
SPLIT-Box (HBS 05).
• Achten Sie darauf, dass kein Schmutz in die Rohre
gelangt.
• Biegen Sie das Rohr mit einem so großen Radius wie
möglich (mind. R100~R150). Wiederholen Sie den
Biegevorgang für ein Rohr nicht. Verwenden Sie ein
Biegewerkzeug.
• Schließen Sie den Flare-Anschluss an und ziehen sie
ihn mit folgendem Drehmoment an. Richten Sie sich
nach dem "Anzugswinkel", wenn kein Drehmoment-
schlüssel verfügbar ist.
Außendurch-
Anzugsdreh-
messer, Kup-
moment
ferrohr (mm)
(Nm)
Ø6,35
14~18
Ø9,52
34~42
Ø12,7
49~61
Ø15,88
68~82
HBS 05
XL53
XL2
XL1
XL52
Anzugswin-
Empfohlene
kel (°)
Werkzeuglän-
ge (mm)
45~60
150
30~45
200
30~45
250
15~20
300
HINWEIS!
Bei eventuellen Lötarbeiten ist Schutzgas zu
verwenden.
FLARE-ANSCHLÜSSE
Erweiterung:
A
Außendurchmesser, Kupferrohr (mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
Abfluss:
B
Außendurchmes-
B, mit einem
ser, Kupferrohr
R410A-Werkzeug
(mm)
(mm)
Ø6,35
0,0~0,5
Ø9,52
0,0~0,5
Ø12,7
0,0~0,5
Ø15,88
0,0~0,5
(Befolgen Sie die Anleitung für das verwendete Werk-
zeug.)
A (mm)
9,1
13,2
16,6
19,7
B, mit einem kon-
ventionellen
Werkzeug (mm)
1,0~1,5
0,7~1,3
1,0~1,5
0,7~1,3
Kapitel 4 | Rohranschlüsse
19
