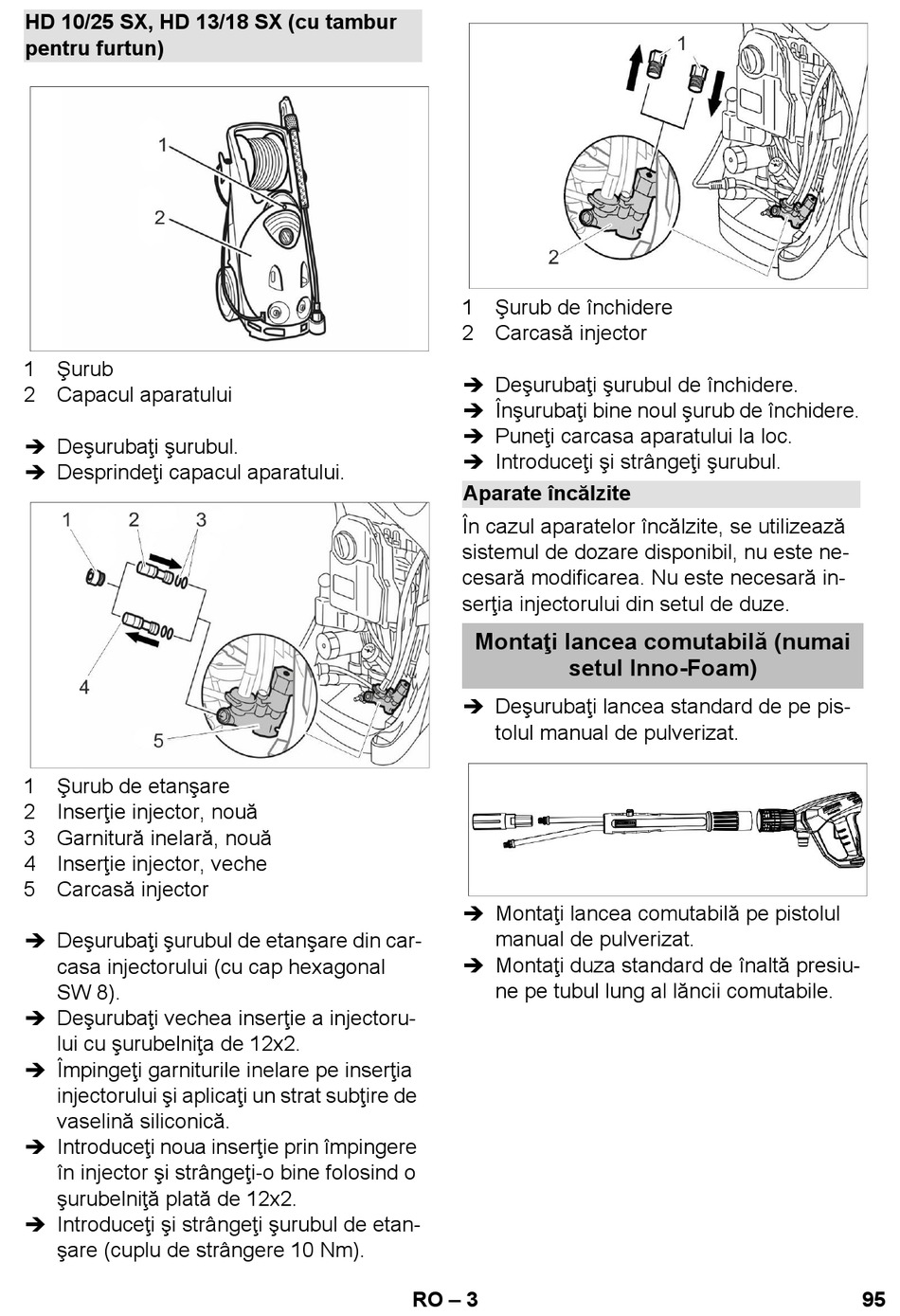

HD 10/25 SX, HD 13/18 SX (cu tambur
pentru furtun)
1 Şurub
2 Capacul aparatului
 Deşurubaţi şurubul.
 Desprindeţi capacul aparatului.
1 Şurub de etanşare
2 Inserţie injector, nouă
3 Garnitură inelară, nouă
4 Inserţie injector, veche
5 Carcasă injector
 Deşurubaţi şurubul de etanşare din car-
casa injectorului (cu cap hexagonal
SW 8).
 Deşurubaţi vechea inserţie a injectoru-
lui cu şurubelniţa de 12x2.
 Împingeţi garniturile inelare pe inserţia
injectorului şi aplicaţi un strat subţire de
vaselină siliconică.
 Introduceţi noua inserţie prin împingere
în injector şi strângeţi-o bine folosind o
şurubelniţă plată de 12x2.
 Introduceţi şi strângeţi şurubul de etan-
şare (cuplu de strângere 10 Nm).
1 Şurub de închidere
2 Carcasă injector
 Deşurubaţi şurubul de închidere.
 Înşurubaţi bine noul şurub de închidere.
 Puneţi carcasa aparatului la loc.
 Introduceţi şi strângeţi şurubul.
Aparate încălzite
În cazul aparatelor încălzite, se utilizează
sistemul de dozare disponibil, nu este ne-
cesară modificarea. Nu este necesară in-
serţia injectorului din setul de duze.
Montaţi lancea comutabilă (numai
setul Inno-Foam)
 Deşurubaţi lancea standard de pe pis-
tolul manual de pulverizat.
 Montaţi lancea comutabilă pe pistolul
manual de pulverizat.
 Montaţi duza standard de înaltă presiu-
ne pe tubul lung al lăncii comutabile.
– 3
