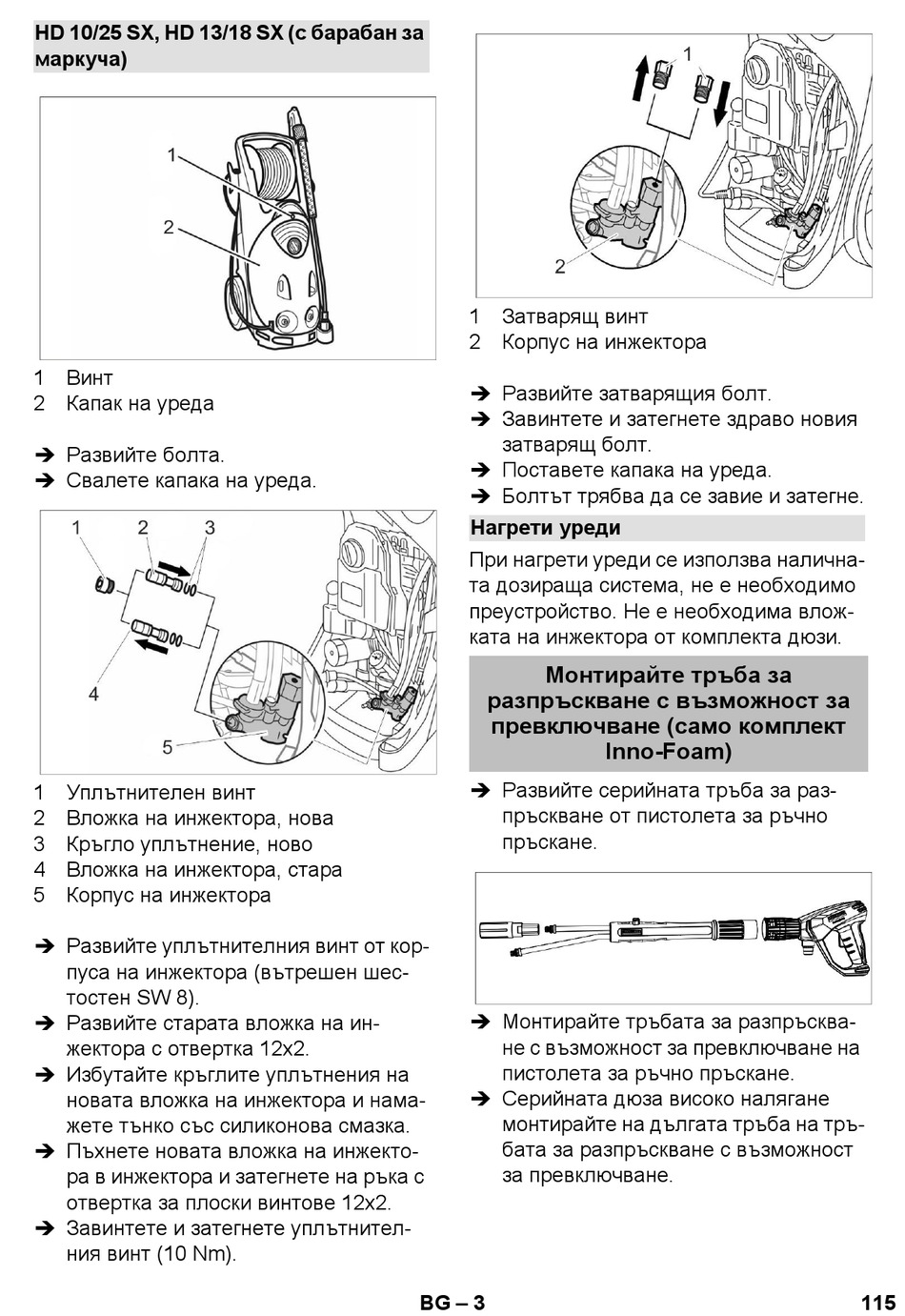

HD 10/25 SX, HD 13/18 SX (с барабан за
маркуча)
1 Винт
2 Капак на уреда
 Развийте болта.
 Свалете капака на уреда.
1 Уплътнителен винт
2 Вложка на инжектора, нова
3 Кръгло уплътнение, ново
4 Вложка на инжектора, стара
5 Корпус на инжектора
 Развийте уплътнителния винт от кор-
пуса на инжектора (вътрешен шес-
тостен SW 8).
 Развийте старата вложка на ин-
жектора с отвертка 12x2.
 Избутайте кръглите уплътнения на
новата вложка на инжектора и нама-
жете тънко със силиконова смазка.
 Пъхнете новата вложка на инжекто-
ра в инжектора и затегнете на ръка с
отвертка за плоски винтове 12х2.
 Завинтете и затегнете уплътнител-
ния винт (10 Nm).
1 Затварящ винт
2 Корпус на инжектора
 Развийте затварящия болт.
 Завинтете и затегнете здраво новия
затварящ болт.
 Поставете капака на уреда.
 Болтът трябва да се завие и затегне.
Нагрети уреди
При нагрети уреди се използва налична-
та дозираща система, не е необходимо
преустройство. Не е необходима влож-
ката на инжектора от комплекта дюзи.
Монтирайте тръба за
разпръскване с възможност за
превключване (само комплект
 Развийте серийната тръба за раз-
пръскване от пистолета за ръчно
пръскане.
 Монтирайте тръбата за разпръсква-
не с възможност за превключване на
пистолета за ръчно пръскане.
 Серийната дюза високо налягане
монтирайте на дългата тръба на тръ-
бата за разпръскване с възможност
за превключване.
– 3
BG
Inno-Foam)
