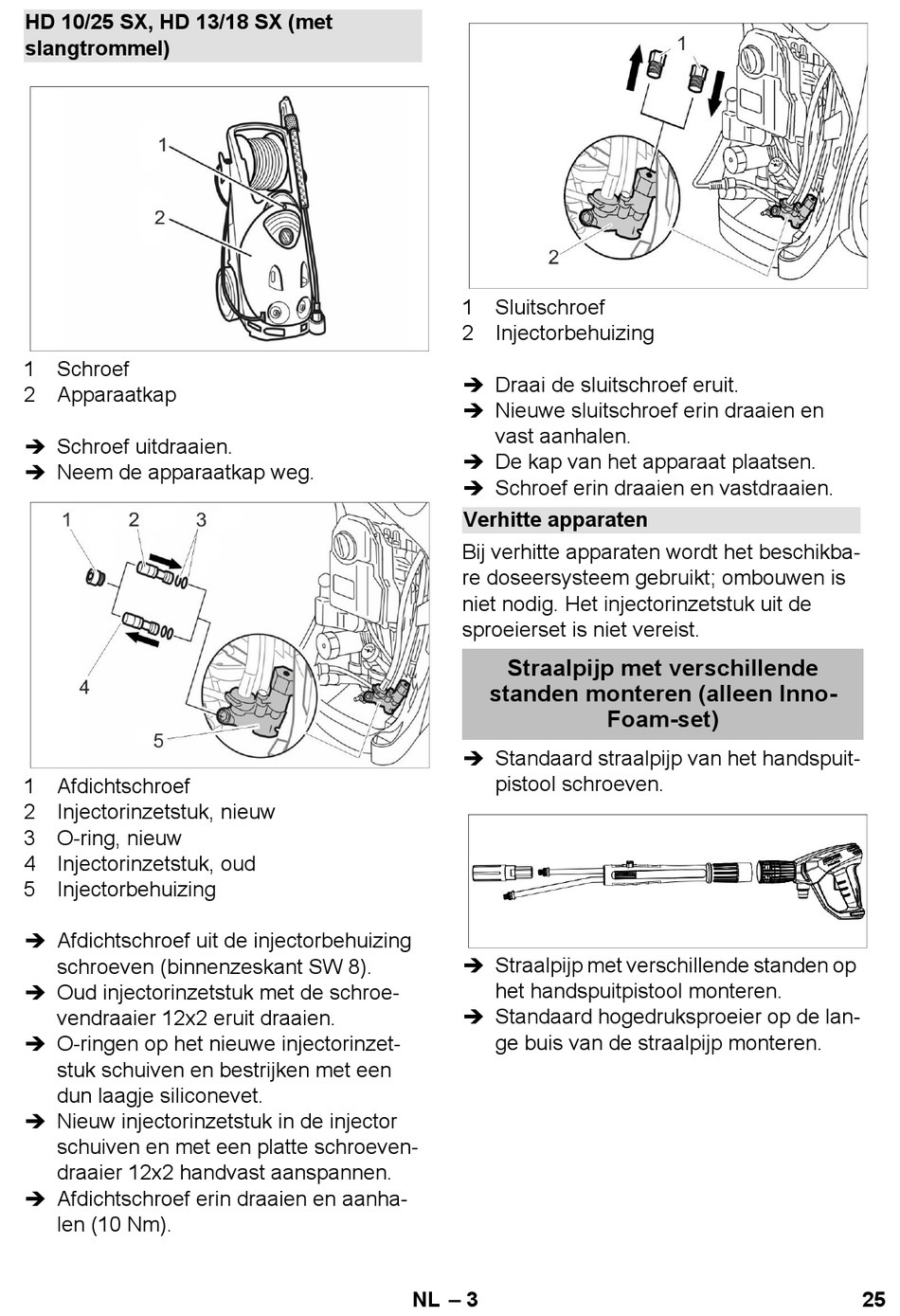

HD 10/25 SX, HD 13/18 SX (met
slangtrommel)
1 Schroef
2 Apparaatkap
 Schroef uitdraaien.
 Neem de apparaatkap weg.
1 Afdichtschroef
2 Injectorinzetstuk, nieuw
3 O-ring, nieuw
4 Injectorinzetstuk, oud
5 Injectorbehuizing
 Afdichtschroef uit de injectorbehuizing
schroeven (binnenzeskant SW 8).
 Oud injectorinzetstuk met de schroe-
vendraaier 12x2 eruit draaien.
 O-ringen op het nieuwe injectorinzet-
stuk schuiven en bestrijken met een
dun laagje siliconevet.
 Nieuw injectorinzetstuk in de injector
schuiven en met een platte schroeven-
draaier 12x2 handvast aanspannen.
 Afdichtschroef erin draaien en aanha-
len (10 Nm).
1 Sluitschroef
2 Injectorbehuizing
 Draai de sluitschroef eruit.
 Nieuwe sluitschroef erin draaien en
vast aanhalen.
 De kap van het apparaat plaatsen.
 Schroef erin draaien en vastdraaien.
Verhitte apparaten
Bij verhitte apparaten wordt het beschikba-
re doseersysteem gebruikt; ombouwen is
niet nodig. Het injectorinzetstuk uit de
sproeierset is niet vereist.
Straalpijp met verschillende
standen monteren (alleen Inno-
 Standaard straalpijp van het handspuit-
pistool schroeven.
 Straalpijp met verschillende standen op
het handspuitpistool monteren.
 Standaard hogedruksproeier op de lan-
ge buis van de straalpijp monteren.
– 3
NL
Foam-set)
