VORSICHT
NICHT die Antriebsgehäuseschrauben (34) zum Ausrichten
oder Setzen des Lagergehäuses am Antriebsgehäuse ver
wenden. Diese Teile müssen mit den Passstiften aus
gerichtet werden, um vorzeitigen Verschleiß der Lager zu
verhindern.
7. Die Schrauben (34) am Getriebegehäuse installieren.
Gleichmäßig mit dem in Hinweis 3 in Abb. 1 angegebenen
Wert anziehen.
8. Pumpe installieren. Siehe Installation der Unterpumpe
auf Seite 14.
9. Die vordere Abdeckung (52) mit zwei Schrauben (32)
anbringen.
44
ti24871a
46
47
48
118
141
27
57
1 Ölen
Mit Lagerfett 110293 vollstopfen
2
Mit 14 - 16,9 Nm festziehen
3
A . 2
BB
311091R
49
43
34
107
32
34
D
E
29
28
31
33
136
46
1
47
ti5990a
A . 3
BB
52
32
140

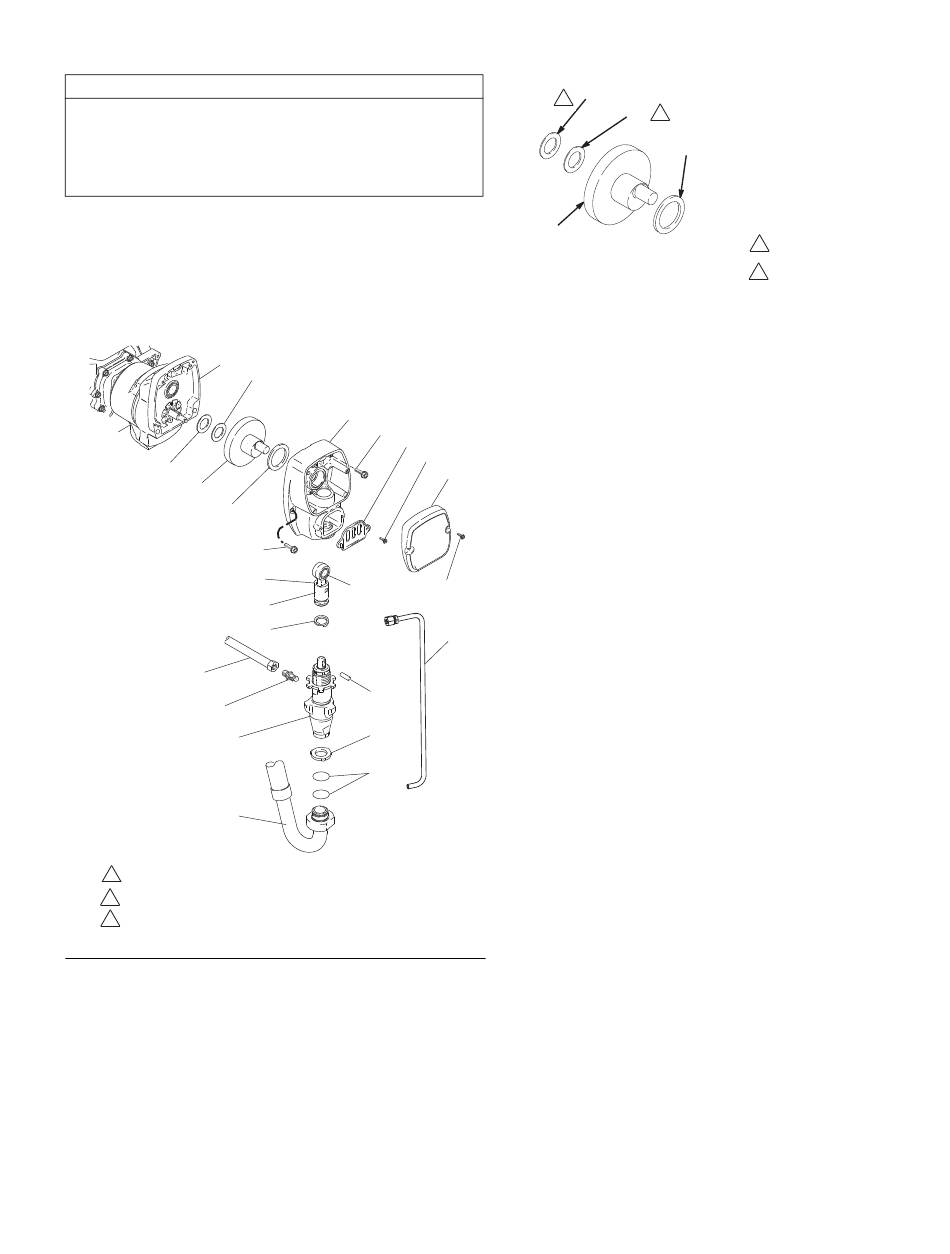

Getriebegehäuse und Verbindungsstange
