Installation

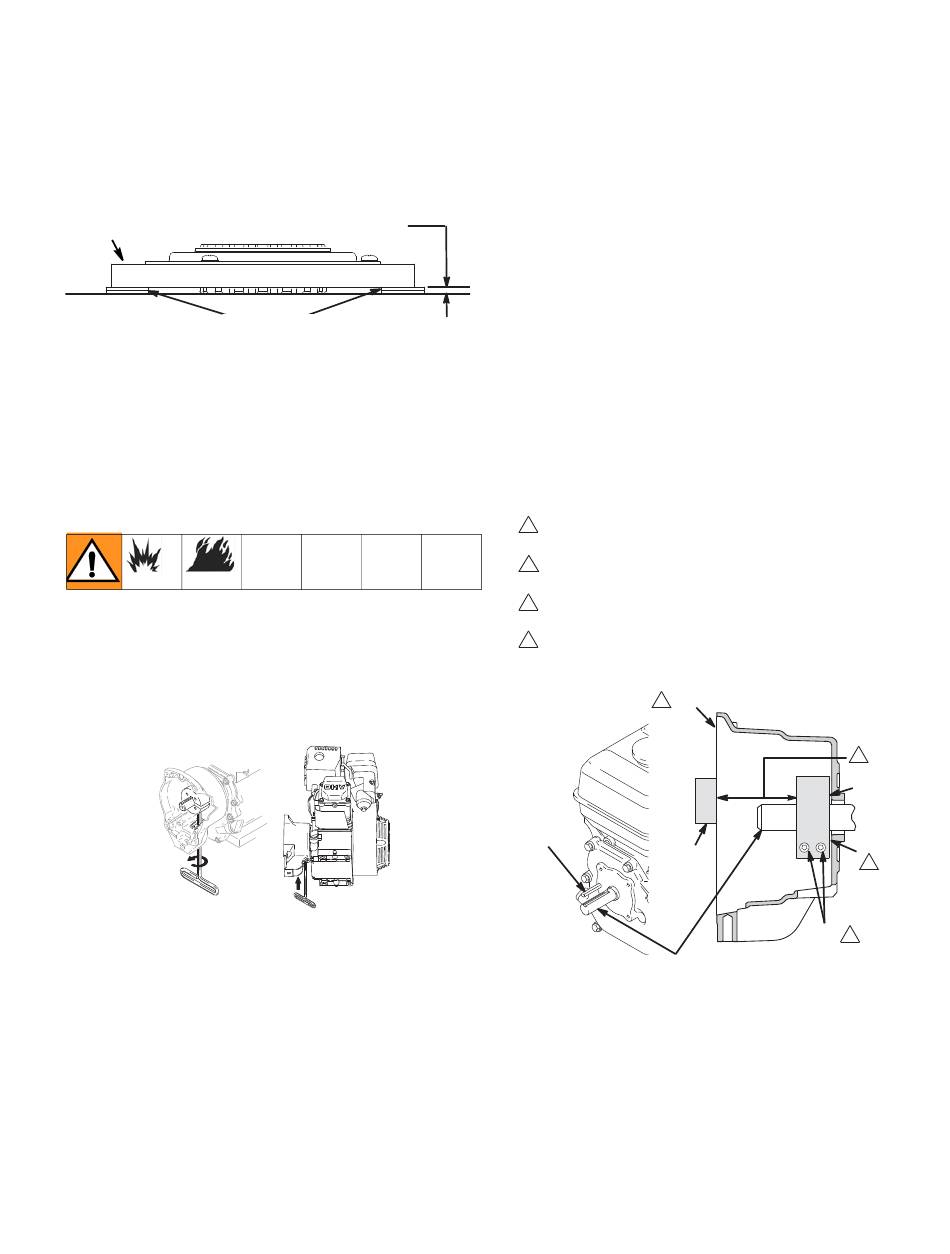

Kupplungsscheibe
1. A . 8. Zwei Stapel zu zwei Cent auf eine glatte
BB
Oberfläche der Werkbank legen.
2. Die Kupplungsscheibe (39) auf zwei Cent-Stapel legen.
3. Die Nabenmitte nach unten auf die Werkbank drücken.
0,12+01 Zoll (3,0+0,25 mm)
39
ti5534a
Pfennigstücke
A . 8
BB
4. Die Kupplungsscheibe (39) auf die Motorantriebswelle
setzen.
5. Vier Schrauben (36) und Federringe (35) einsetzen und
mit 14 Nm festziehen.

Ausbau der Klammer

1. Ausbau des Motors durchführen.
2. Benzin laut Honda-Betriebsanleitung aus dem Motor
ablassen.
3. A . 9. Motor so zur Seite legen, dass sich der Tank
BB
unten und der Luftreiniger oben befindet.
4. A . 10. Die zwei Schrauben (36) an der Klammer (38)
BB
lösen.
5. Einen Schraubenzieher in den Schlitz in der Klammer (38)
drücken und die Klammer entfernen.
A . 9
BB

Einbau der Klammer

1. A . 10. Motorwellenkeil (37) einbauen
BB
2. Die Klammer (38) auf die Motorwelle (A) klopfen. Den
unter Hinweis 2 angegebenen Abstand einhalten. Die
abgeschrägte Seite muss zum Motor gerichtet sein.
3. Abstand überprüfen: Einen steifen, geraden Stahlblock (B)
über die Vorderfläche des Kupplungsgehäuses (45) legen.
Mit einem genauen Messgerät den Abstand zwischen dem
Block und der Vorderfläche der Klammer messen. Die
Klammer nach Bedarf einstellen. Die beiden Schrauben
(36) mit einem Drehmoment von 14 ±1,1 Nm festziehen.
311091R
0.12 +.01 in. (3.0 +.25 mm)
dimes
ti6199a
Getriebesatz/Kupplungsscheibe/Klammer
Getriebesatz
6. A . 6. Den O-Ring (44e) anbringen.
BB
7. Die Ritzelwelle (44c) mit einem Plastikhammer
hineinklopfen.
8. Den Haltering (44d) so einbauen, dass die abgeschrägte
Seite nach oben weist.
9. A . 5. Den Getriebesatz mit der Kupplungsplatte nach
BB
oben auf die Werkbank legen.
10. Loctite auf die Schrauben auftragen. Vier Schrauben (42)
und Federringe (35) installieren. Die Schrauben abwech
selnd mit 14 Nm festziehen, bis die Kupplungsplatte
sicher befestigt ist. Zur Befestigung der Kupplungsplatte
Gewindelöcher verwenden.
11. A . 4. Den Getriebesatz (44) mit vier Schrauben (18)
BB
installieren.
12. Die (+) und (–) Kupplungsstecker am Kabelbaum
anschließen.
1 Vorderfläche des Kupplungsgehäuses
39,37±0,25 mm
2
Mit 14 ±1,1 Nm festziehen
3 3 3
Schräge auf dieser Seite
4 4 4
45
1
37
B
A
A . 10
BB
2
37
4
36
3
ti5988a
