Ausbau

1. Druck entlasten, Seite 5.
2. A . 14. Zwei Schrauben (108) entfernen und die
BB
Abdeckung (62a) öffnen.
3. EIN-/AUS-Schalterstecker von der Leiterplatte abziehen.
4. Zwei Haltestifte auf jeder Seite des Ein-/Ausschalters
(62d) hineindrücken und den Schalter von der Abdeckung
abnehmen.
A . 14
BB
311091R

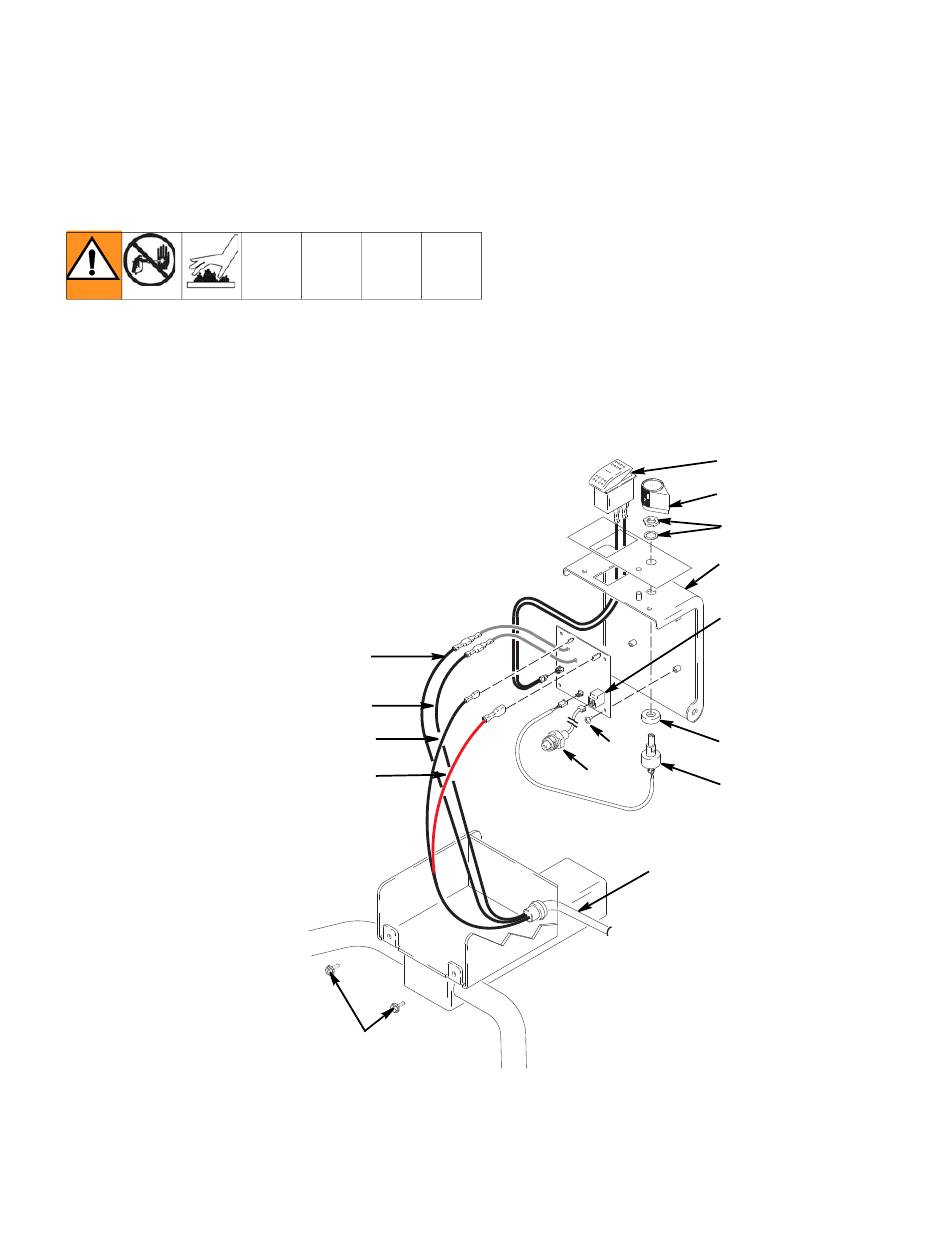

Druckregler

Ein-/Aus-Schalter

Pink
(vom Motor)
Erde
Grün/Gelb
Kupplung (-)
(schwarz)
Kupplung (+)
(rot)
108

Installation

1. Neuen EIN-/AUS-Schalter (62d) so installieren, dass die
Nasen des Schalters an der Innenseite der Abdeckung
einrasten.
2. EIN-/AUS-Schalterstecker (B) an der Leiterplatte
anschließen.
3. Die Abdeckung (62a) schließen und mit zwei
Schrauben (108) sichern.
62f
155
66
ti6389a
Druckregler
62d
62c
62b
62a
62e
62g
62b
13
