1 | MI_2202: Optimización de energía del iCombi Pro Classic

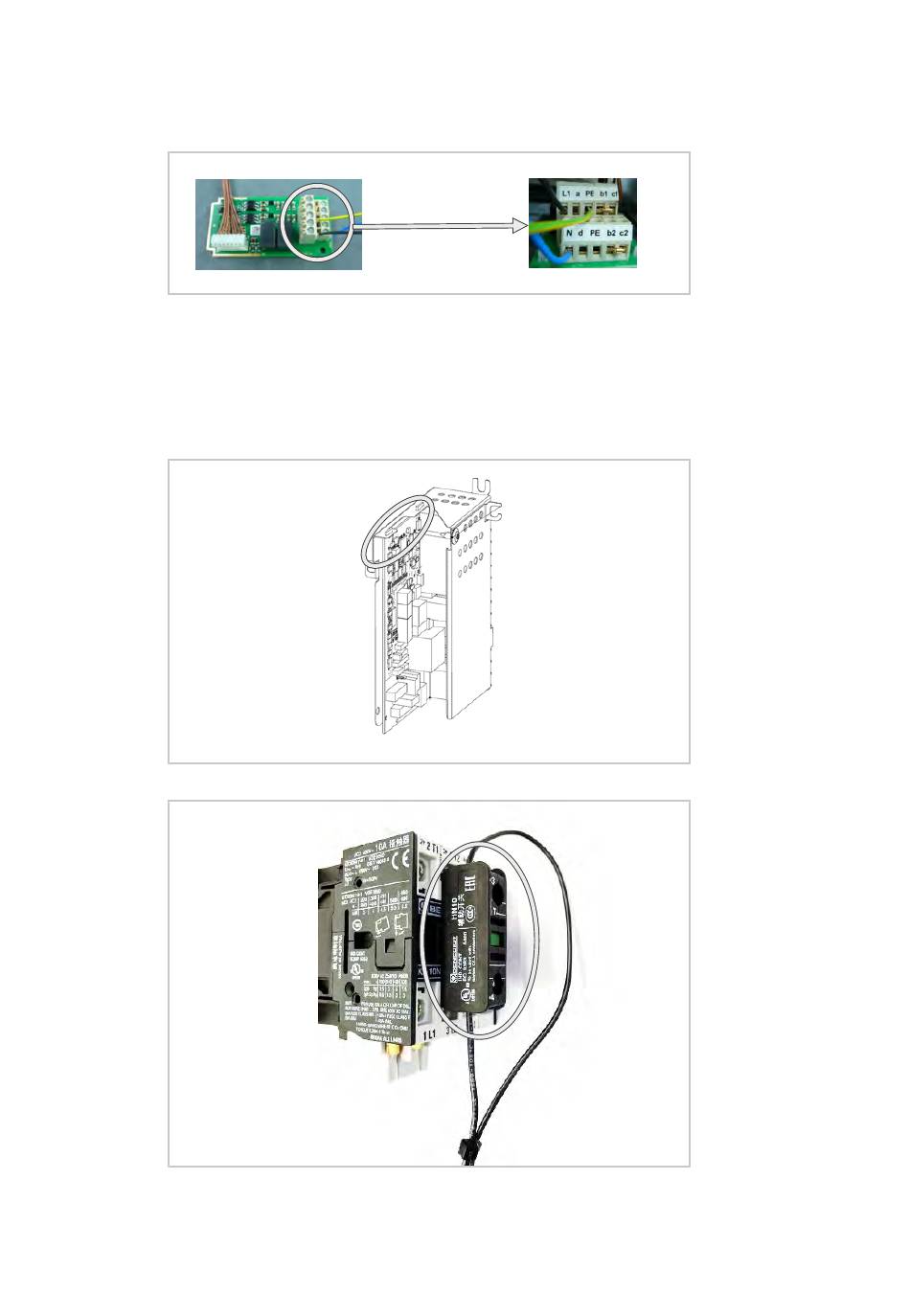

2. Conecte los cables a la placa de optimización de energía.
L1=negro
N=azul
PE=amarillo/verde)
3. Conecte el cable «Juego de cables Sico. con contacto auxiliar» en la placa
de I/O (X76). Conecte también el cable marrón a la placa de I/O (X29).
6-2/3: El cable ya está en el puesto de conexión indicado. Debe sustituirse
por el nuevo.
Nota: La placa de I/O se monta en 6-2/3 girando 180°. Por este motivo,
el puesto de conexión indicado se encuentra en el extremo inferior de la
placa de I/O.
4. Conecte el contacto auxiliar al contactor.
5. Nota: La conexión a tierra se realiza siguiendo diferentes procedimientos.
6-2/3: Sustituya el borne del conductor de tierra instalado actualmente
por el borne del conductor de tierra de 3 vías. A continuación, conecte el
conductor de tierra (PE).
