1 | MI_2202: Optymalizacja zużycia energii iCombi Pro-Classic

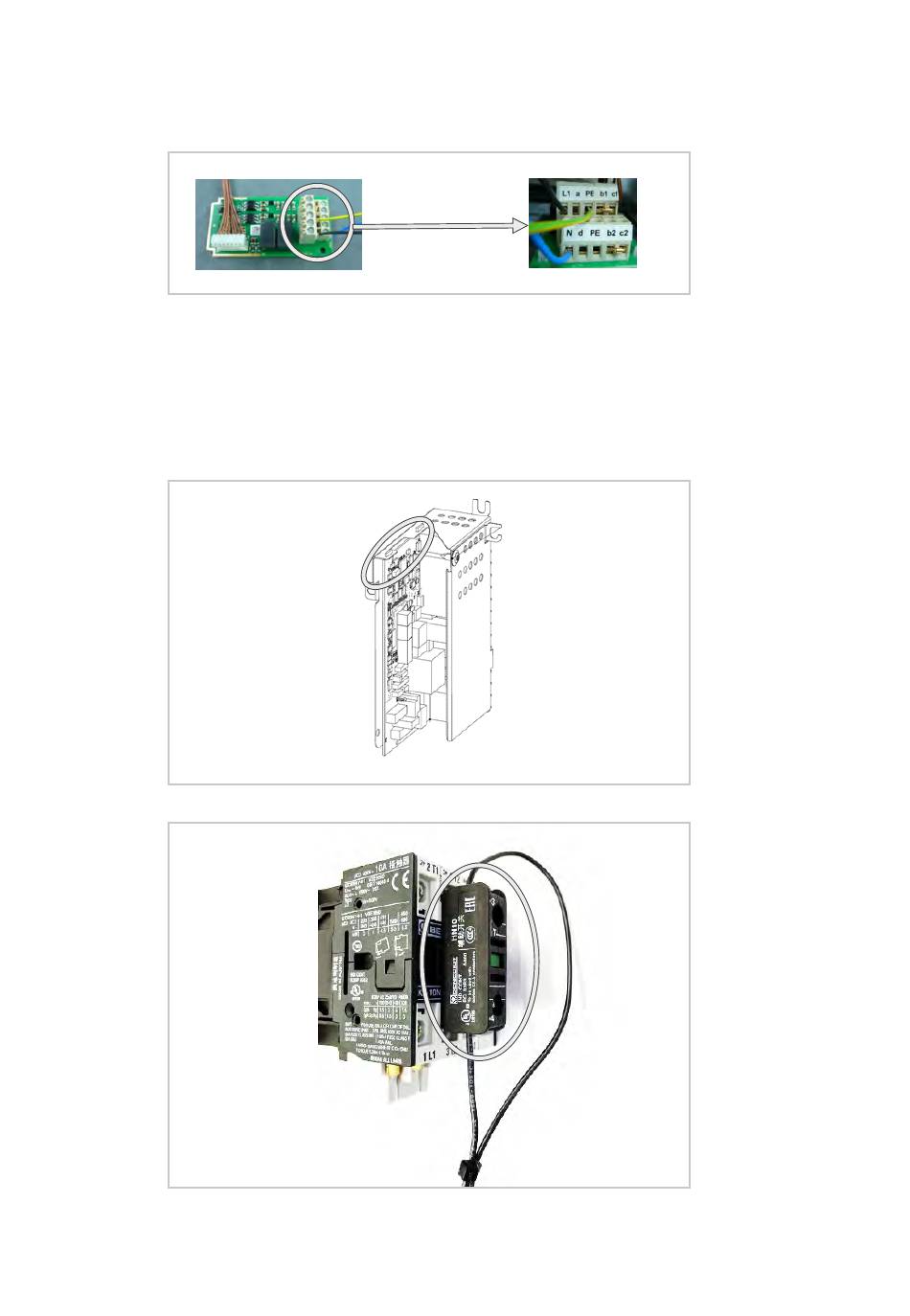

2. Podłączyć kable do płyty pcb instalacji optymalizującej zużycie energii.
L1=czarny
N=niebieski
PE=żółty/zielony
3. Podłączyć kabel „wiązka kabli Sico. z przełącznikiem pomocniczym" do
płyty pcb I/O (X76). Brązowy kabel również podłączyć do płyty pcb I/O
(X29).
6-2/3: Kabel ten jest już podłączony do danego gniazda. Należy go wy-
mienić na nowy.
Wskazówka: W 6-2/3 płyta pcb I/O jest zamontowana po obróceniu o
180°. Z tego powodu określone gniazdo znajduje się na dole płyty pcb I/
O.
4. Podłączyć styk pomocniczy do stycznika.
5. Wskazówka: Uziemienie należy wykonać na różne sposoby.
6-2/3: Wymienić aktualnie zamontowany zacisk przewodu ochronnego
na 3-drożny zacisk przewodu ochronnego. Następnie podłączyć przewody
