1 | MI_2202: Optimalizace spotřeby energie zařízení iCombi Pro-Classic

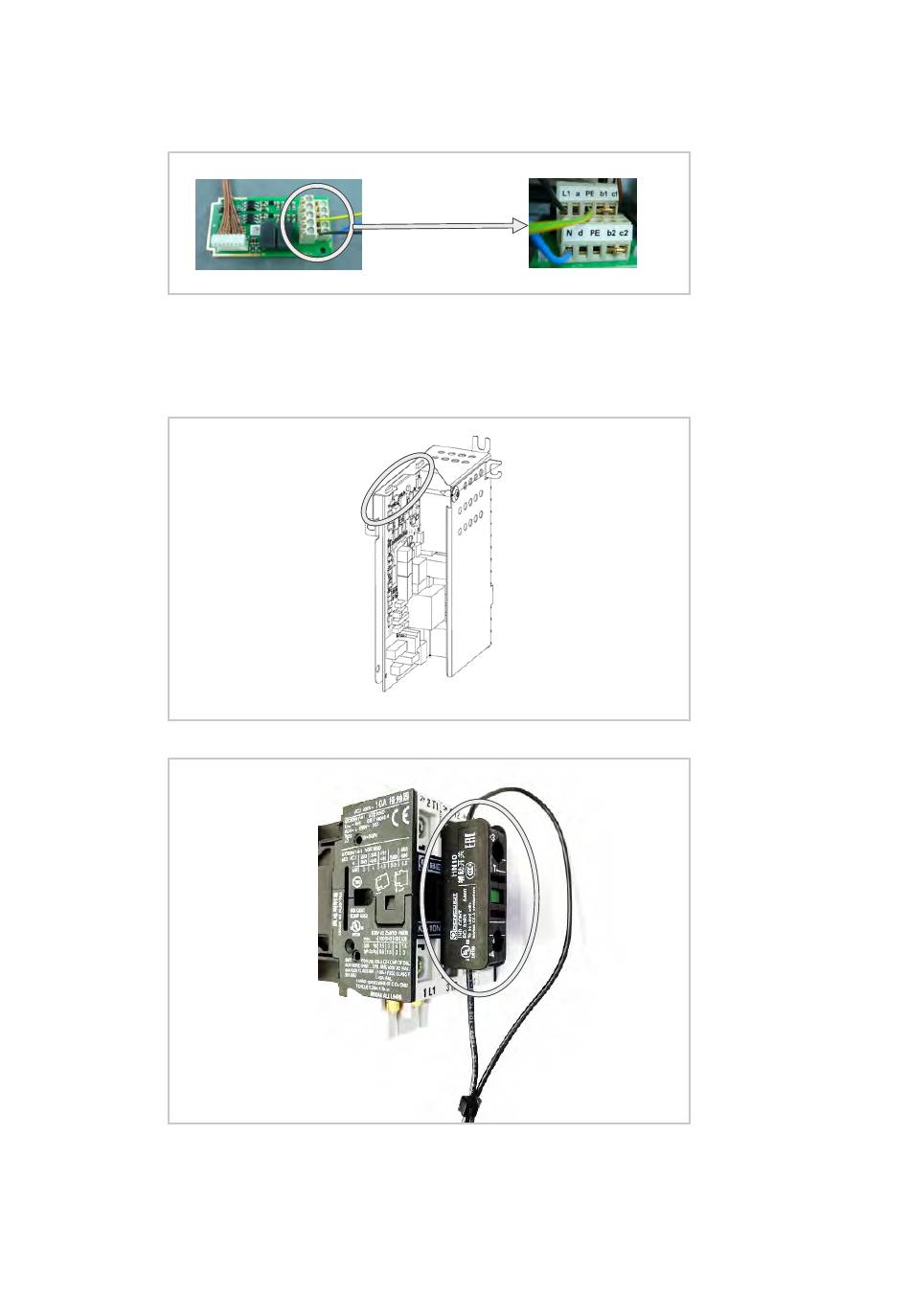

2. Připojte kabely k desce pro optimalizaci spotřeby energie.
L1=černý
N=modrý
PE=žlutý/zelený)
3. Zasuňte kabel „Kabelová sada Sico. s pomocným konektorem" na desce I/
O (X76). Hnědý kabel rovněž připojte k desce I/O (X29).
6-2/3: Kabel je již v předem dané pozici. Měl by se nahradit novým.
Upozornění: Deska I/O je u 6-2/3 namontována při otočení o 180°. Z
tohoto důvodu je na dolním konci desky I/O vyhrazený slot.
4. Nasaďte pomocný kontakt na stykač.
5. Upozornění: Uzemnění se provádí různými způsoby.
6-2/3: Nahraďte aktuálně namontovanou svorku ochranného vodiče
3násobnou svorkou ochranného vodiče. Nakonec připojte ochranný vodič
(PE).
6-1/1, 6-2/1, 10-1/1 a 10-2/1: Uzemnění se nasazuje přímo na
