1 | MI_2202: Ottimizzazione energetica iCombi Pro Classic

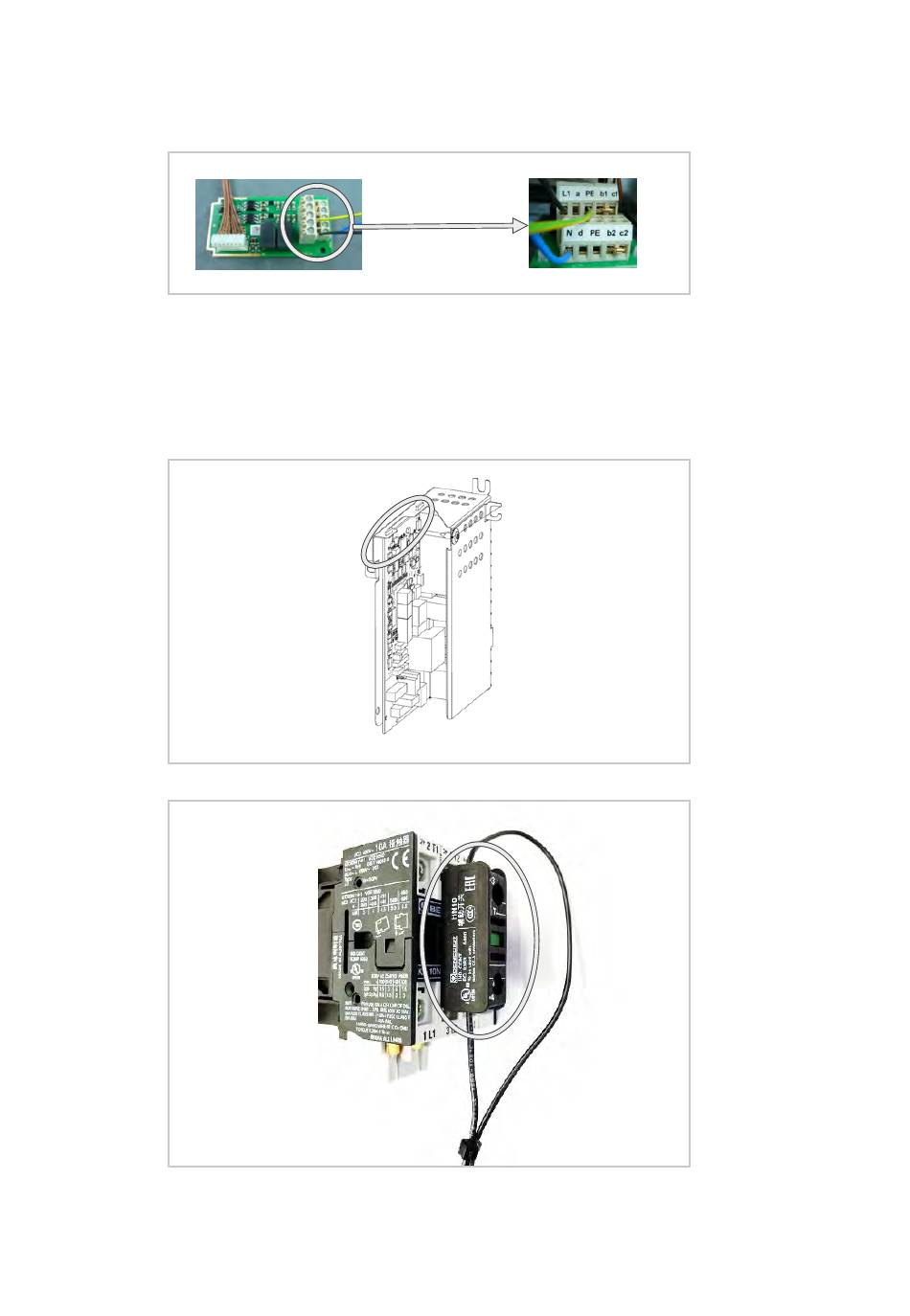

2. Collegare i cavi alla scheda di ottimizzazione energetica.
L1=nero
N=blu
PE=giallo/verde)
3. Collegare il cavo "set di cavi Sico. con connettore ausiliario" alla scheda I/
O (X76). Collegare anche il cavo marrone alla scheda I/O (X29).
6-2/3: Il cavo si trova già nello slot indicato che deve essere sostituito con
quello nuovo.
Nota: La scheda I/O è montata sul 6-2/3 con una rotazione di 180°. Per
questo motivo, lo slot specificato si trova nella parte inferiore della scheda
I/O.
4. Inserire il contatto ausiliario sul contattore.
5. Nota: la messa a terra si svolgerà in modi diversi.
6-2/3: Sostituire il morsetto del conduttore di protezione attualmente in-
stallato con il morsetto triplo del conduttore di protezione. Collegare quin-
di i conduttori di protezione (PE).
