Rational iCombi Pro-Classic Umbauanleitung Seite 6

1 | MI_2202: Energieoptimierung iCombi Pro-Classic

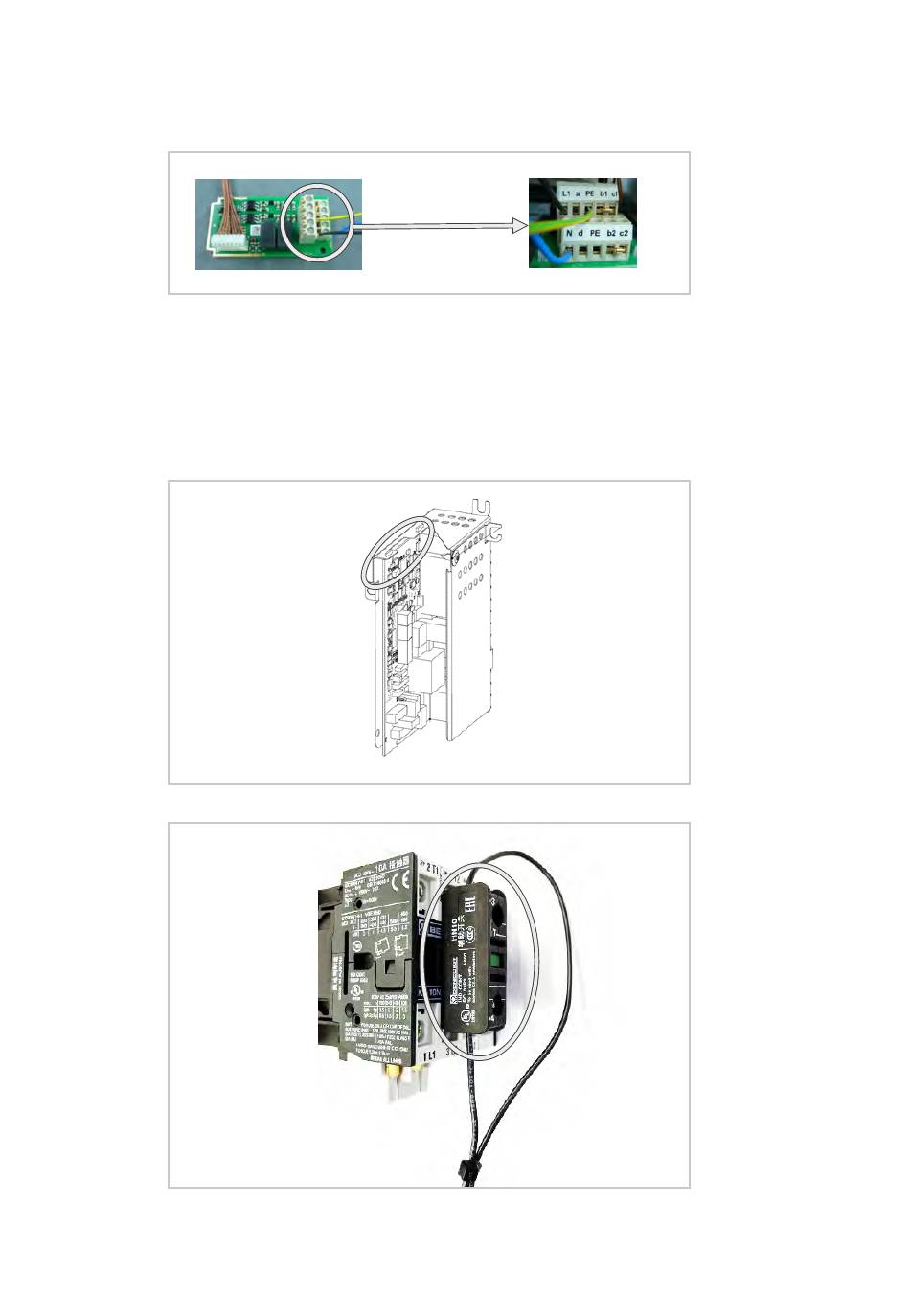

2. Schließen Sie die Kabel an der Energieoptimierungsplatine an.
L1=schwarz
N=blau
PE=gelb/grün)
3. Stecken Sie das Kabel „Kabelsatz Sico. m. Hilfssstecker" an der I/O-Platine
(X76) an. Das braune Kabel stecken Sie ebenfalls an der I/O-Platine (X29)
an.
6-2/3: Das Kabel ist bereits an dem vorgegebenen Steckplatz. Dieses soll
durch das neue ersetzt werden.
Hinweis: Die I/O-Platine ist beim 6-2/3 um 180° gedreht eingebaut. Aus
diesem Grund befindet sich der vorgegebene Steckplatz am unteren Ende
der I/O-Platine.
4. Stecken Sie die Hilfskontakt auf den Schütz auf.
5. Hinweis: Die Erdung wird in unterschiedliche Vorgehensweisen erfolgen.
6-2/3: Tauschen Sie die aktuell verbaute Schutzleiterklemme mit der 3-
fach Schutzleiterklemme. Anschließend schließen sie die Schutzleiter (PE)
6 / 104
