1 | MI_2202: Otimização de energia iCombi Pro Classic

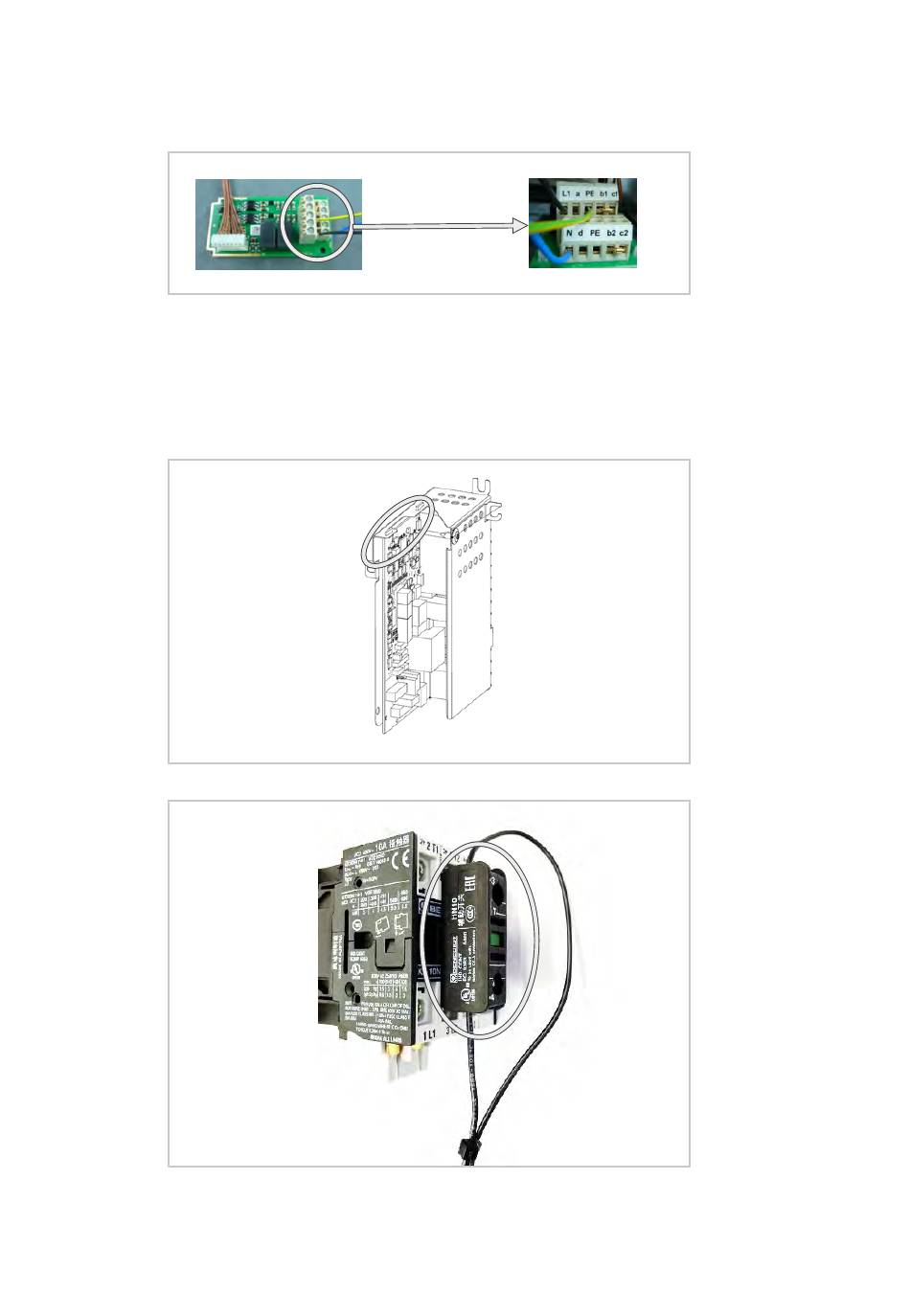

2. Conecte os cabos na placa de otimização de energia.
L1=preto
N=azul
PE=amarelo/verde)
3. Insira o cabo "Conjunto de cabos Sico. com conector auxiliar" na placa I/O
(X76). Insira o cabo marrom também na placa I/O (X29).
6-2/3: O cabo já está no slot especificado. Ele deve ser substituído pelo
novo.
Nota: A placa I/O está instalada no 6-2/3 virada em 180°. Por este
motivo, o slot especificado se encontra na extremidade inferior da placa I/
O.
4. Coloque o contato auxiliar no contator.
5. Nota: O aterramento é feito de maneira diferente.
6-2/3: Substitua o terminal do condutor de proteção instalado atualmente
com o terminal do condutor de proteção de 3 vias. Em seguida, conecte o
condutor de proteção (PE).
