Rational iCombi Pro-Classic Umbauanleitung Seite 68

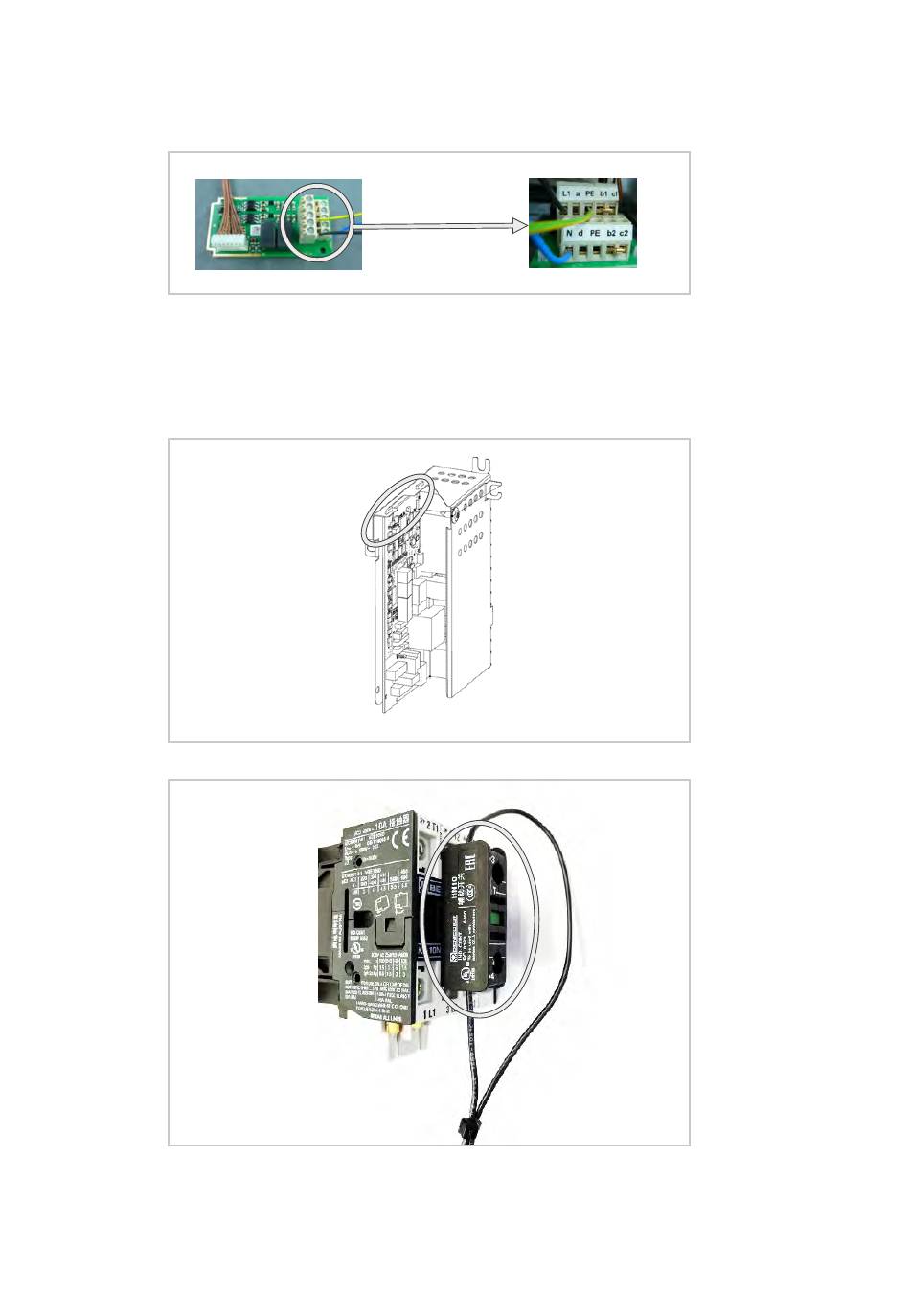

1 | MI_2202: Energioptimering iCombi Pro-Classic
2. Anslut kablarna till energioptimeringskretskortet.
L1=svart
N=blå
PE = gul/grön)
3. Anslut kabeln "Kabelsats Sico med hjälpkontakt" till I/O-kretskortet (X76).
Den bruna kabeln ska också anslutas till I/O-kretskortet (X29).
6-2/3: Kabeln är redan ansluten till den angivna anslutningen. Den ska
ersättas av den nya.
Tips: I/O-kretskortet är monterat med 6-2/3 180° vridning. Därför finns
den angivna anslutningen på den nedre delen av I/O-kretskortet.
4. Anslut hjälpkontakten till kontaktorn.
5. Tips: Jordningen sker på olika sätt.
6-2/3: Byt ut den aktuellt monterade skyddsledarplinten mot 3-faldig
skyddsledarplint. Anslut sedan skyddsledarna (PE).
6-1/1, 6-2/1, 10-1/1 & 10-2/1: Jord ansluts direkt till
68 / 104
