3. 「ケーブルセット Sico.（補助スイッチ付き）」のケーブルをI/O基盤
（X76）に接続します。 茶色のケーブルも同様にI/O基盤（X29）に接
続します。
6-2/3： ケーブルはすでに所定のスロットにあります。 これは新しいも
のと交換することが求められます。
注記： 6-2/3では、I/O基盤は180° 回転して取り付けられています。
そのため、所定のスロットはI/O基盤の下端にあります。

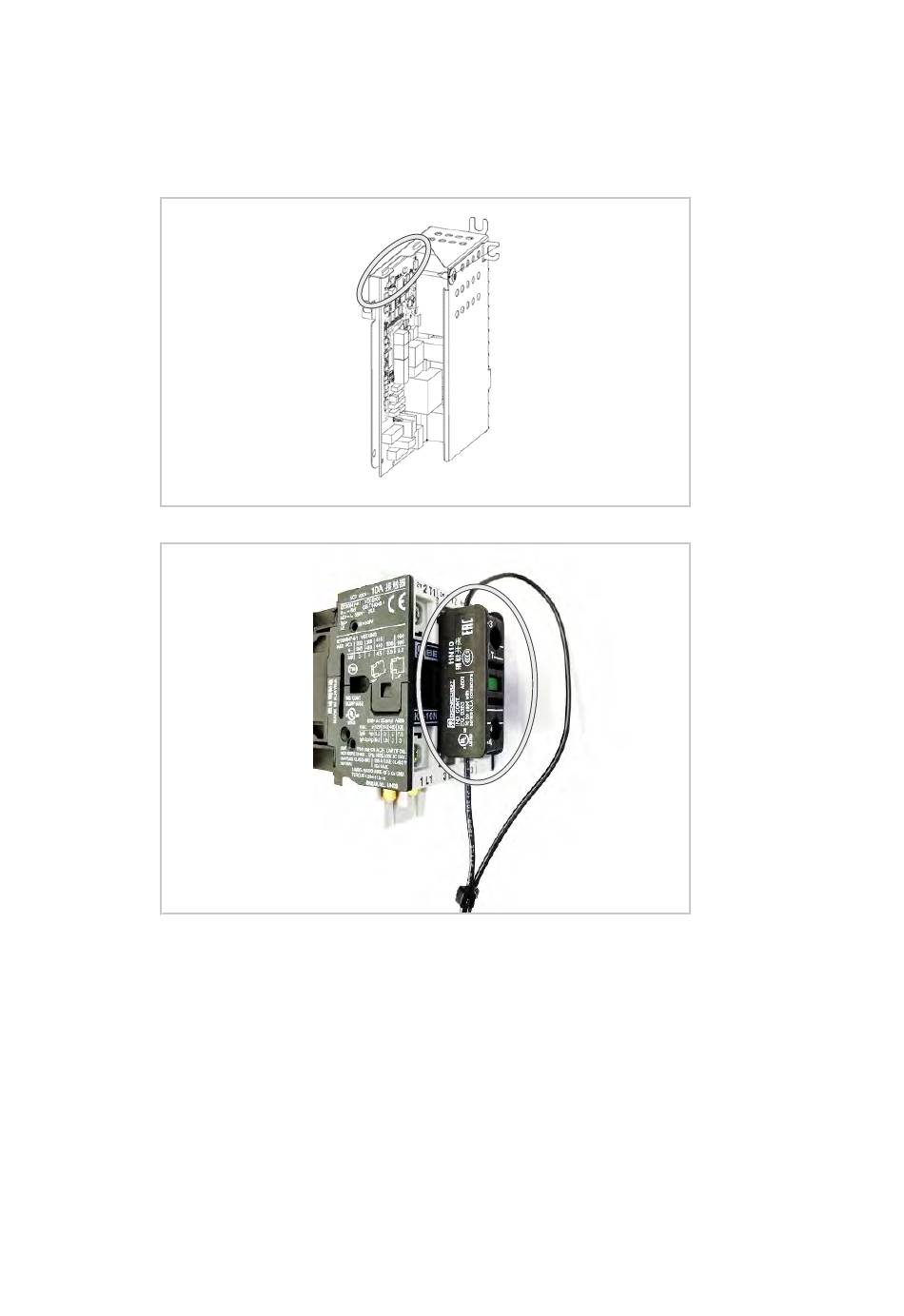

4. 補助接点をコンタクタに接続します。
5. 注記： アース接続には様々な方法があります。
6-2/3： 現在取り付けられている保護接地端子は3連保護接地端子と交
換してください。 続いて保護接地線（PE）を接続します。
6-1/1、6-2/1、10-1/1＆10-2/1： アース線は直接アース端子に接続しま
す。
20-1/1＆20-2/1： 追加の保護接地端子を取り付けます。 次に、追加の
保護接地線を接続します。
6. 個々のケーブル用にケーブルダクトを取り付けます。
>>
改造の完了です。
