1 | MI_2202 : Optimisation énergétique iCombi Pro-Classic

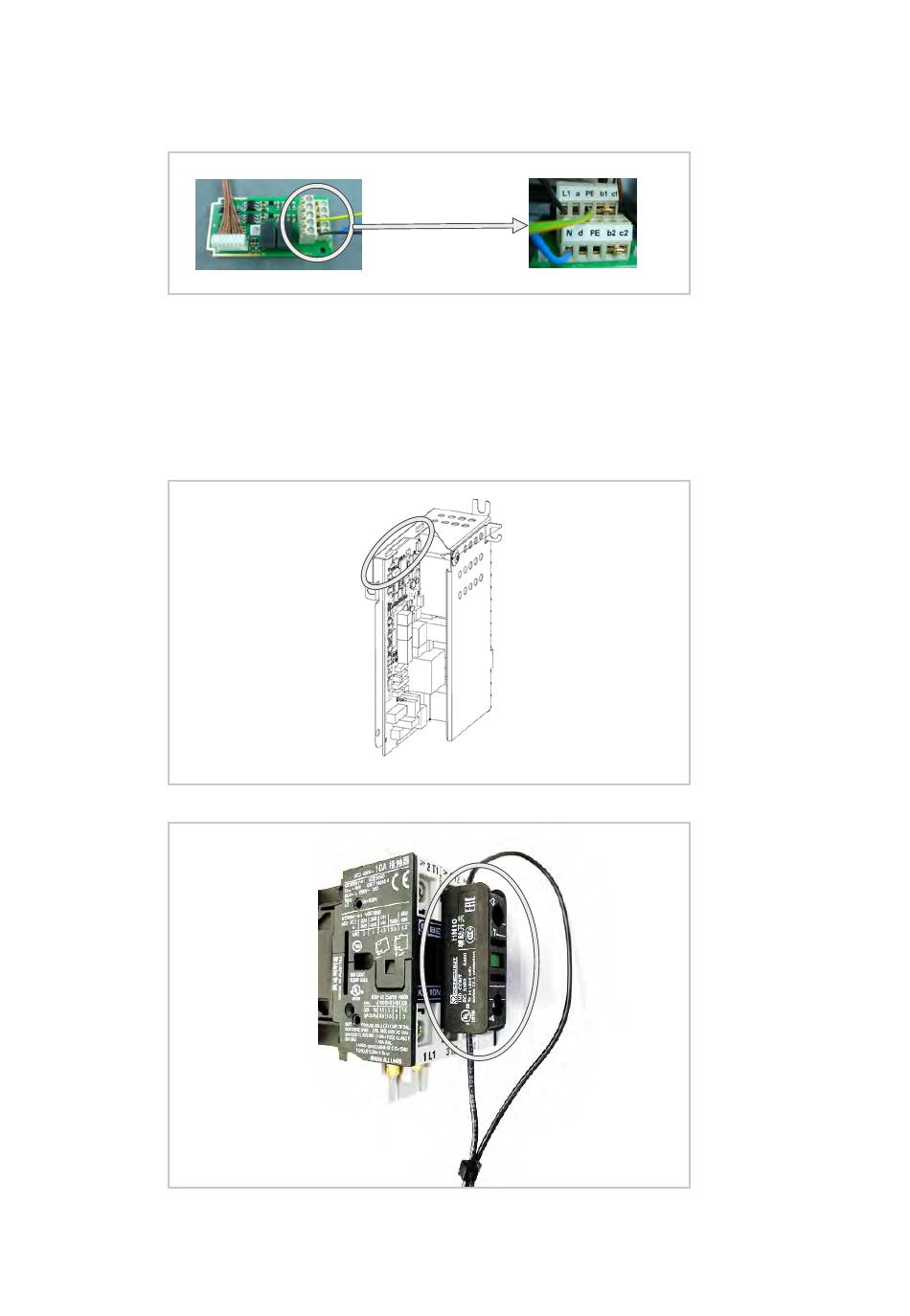

2. Raccordez les câbles à la platine d'optimisation énergétique.
L1=noir
N=bleu
PE=jaune/vert)
3. Enfichez le câble « faisceau de câbles Sico. avec connecteur auxiliaire » sur
la platine I/O (X76). Branchez également le câble marron sur la platine I/O
(X29).
6-2/3 : le câble est déjà branché à l'emplacement prévu. Celui-ci doit être
remplacé par le nouveau.
Remarque : la platine I/O est montée avec une rotation à 180°dans le cas
de 6-2/3. Pour cette raison, l'emplacement prédéfini se trouve à l'extré-
mité inférieure de la platine I/O.
4. Enfichez le contact auxiliaire sur le contacteur.
5. Remarque : la mise à la terre sera effectuée selon différentes méthodes.
6-2/3 : remplacez la borne du conducteur de protection actuellement
montée par la borne du conducteur de protection à 3 voies. Ensuite, rac-
