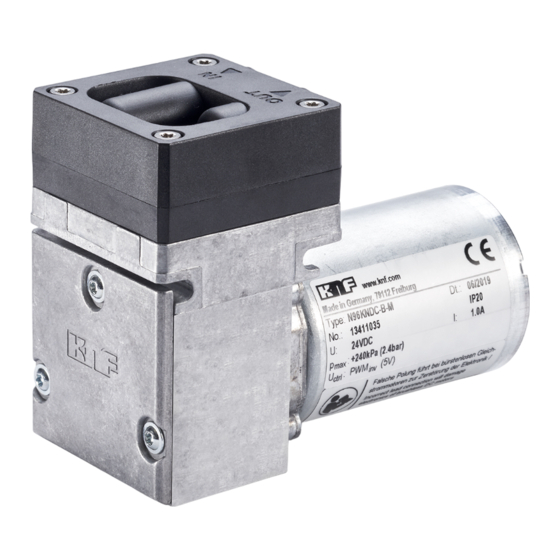

KNF 316836-316838 09/23
OEM
MEMBRANPUMPE
Hinweis!
Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Betriebs- und Montageanleitung und
die Sicherheitshinweise!
N96_DC-B-M
ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG
DEUTSCH

Werbung

loading

Inhaltszusammenfassung für KNF OEM N96 DC-B-M

  • Seite 1 KNF 316836-316838 09/23 N96_DC-B-M ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPE Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Betriebs- und Montageanleitung und die Sicherheitshinweise!
  • Seite 2 Inhaltsverzeichnis KNF Neuberger GmbH Alter Weg 3 1 Zu diesem Dokument ............ 3 79112 Freiburg 1.1 Umgang mit der Betriebs- und Montageanleitung .. 3 Deutschland 1.2 Haftungsausschluss.......... 3 Tel. 07664/5909-0 1.3 Symbole und Kennzeichnungen ....... 3 Fax. 07664/5909-99 1.4 Abkürzungsverzeichnis .......... 5 2 Sicherheit ................ 6 2.1 Personal und Zielgruppe........... 6...
  • Seite 3 Die Betriebs- und Montageanleitung ist Teil der Pumpe. à Bei Unklarheiten zum Inhalt der Betriebs- und Montageanleitung fra- gen Sie bitte beim Hersteller nach (Kontaktdaten: siehe www.knf.com). Halten Sie dafür Typ und Seriennummer der Pumpe bereit. à Lesen Sie die Betriebs- und Montageanleitung, bevor Sie die Pumpe in Betrieb nehmen.
  • Seite 4 Dieses Zeichen weist auf wichtige Informationen hin. Piktogrammerklärung Pikto- Bedeutung gramm Allgemeines Warnzeichen Warnung vor heißer Oberfläche Warnung vor elektrischer Spannung Warnung vor giftigen Stoffen Warnung vor Handverletzungen durch Quetschung Beachten Sie die Betriebsanleitung Allgemeines Gebotszeichen Tab.2 Piktogrammerklärung Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 5 ETFE Ethylen-Tetrafluorethylen-Copolymer Modifiziertes PTFE Tab. Tabelle Abb. Abbildung Bzw. Beziehungsweise z.B. Zum Beispiel zul. Zulässig u.A. Unter Anderem Ggf. Gegebenenfalls Max. Maximal Min. Minimal Pulsweitenmodulation Clockwise Counter-Clockwise Transistor-Transistor-Logic Direct current Masse Kleinflansch Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 6 Beeinträchtigung der Pumpe kommen kann. Betriebs- Betreiben und stellen Sie die Pumpe nur unter den in Kapitel 2.4 Betriebs- parameter bedingungen und 3 Technische Daten, beschriebenen Betriebsparametern und Betriebsbedingungen auf. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 7 Medium mit der Luft in der Umgebung und/oder im Pumpengehäuse. Medien Stellen Sie sicher, dass hieraus keine Gefahrensituation entstehen kann. Beachten Sie beim Fördern gefährlicher Medien die Sicherheitsbestim- mungen im Umgang mit diesen Medien. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 8 Lebensmitteln. Die Pumpen dürfen standardmäßig nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. Am Einlass der Pumpe darf kein Überdruck angelegt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden.
  • Seite 9 Delegierte Richtlinie (EU) 2015/863 der Kommission) 2.8 Kundendienst und Reparatur Kundendienst und Reparaturen Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pumpe regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Lassen Sie Reparaturen an den Pumpen nur vom zuständigen KNF-Kun- dendienst durchführen.
  • Seite 10 **Liter im Normzustand basierend auf ISO 8778 und ISO 21360-1/2 (1013 hPa, 20°C) Pneumatische Anschlüsse Pumpentyp Wert N96K_DC-B-M G 1/8 N96K_DC-B-M-NPT NPT 1/8 N96ATDC-B-M G 1/8 N96STDC-B-M G 1/8 Tab.8 Pneumatische Anschlüsse Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 11 *Die Gasdichtheit des Pumpenkopfes ist nach dem Öffnen des Pumpen-kopfes bzw. nach dem Wechsel von Membranen und Ventilplatten nicht mehr gewährleis- tet. Durch einen Dichtigkeitstest lässt sich feststellen, ob die ursprüngliche Gas- dichtheit wieder erreicht ist. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 12 Technische Daten Membranpumpe N96_DC-B-M zul. Umgebungstemperatur Druck in mbar Druck in bar Abb.1 Zulässige Umgebungstemperatur zul. Medientemperatur Druck in mbar Druck in bar Abb.2 Zulässige Medientemperatur Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 13 Membranpumpe N96_DC-B-M Produktbeschreibung 4 Produktbeschreibung Aufbau 1 Pneumatischer Pum- peneinlass 2 Pneumatischer Pum- penauslass 3 Motor 4 Elektrischer Anschluss Abb.3 Aufbau N96 Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 14 Im Abwärtshub saugt sie das zu fördernde Gas über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb durch die Membrane getrennt. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 15 - 10 bis + 60 Zul. Feuchte (nicht betauend) [%] 30 bis 85 Tab.12 Transportparameter und Lagerungsparameter Achten Sie vor der Inbetriebnahme darauf, dass die Pumpe die Umgebungstemperatur erreicht hat (3 Technische Daten). HINWEIS Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 16 Durch Greifen der Pumpe am Motor besteht die Möglichkeit zur Verletzung durch Schneiden an VORSICHT den scharfen Kanten. à Tragen Sie ggf. eine passende persönliche Schutzausrüstung (z.B. Sicherheitsschuhe, Sicherheitshandschuhe). à Befestigungsmaße Befestigungsmaße siehe nachfolgende Abbildungen: Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 17 Montieren Sie die Pumpe an der höchsten Stelle im System, damit sich kein Kondensat im Pumpenkopf sammelt. à Schützen Sie die Pumpe vor Staubeinwirkung. à Schützen Sie die Pumpe vor Vibration und Stoß. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 18 Anschlussdefinition der Drehrichtung siehe Anschlussplan ohne Drehzahlvorgabe, Anschlussplan mit Sollwertvorgabe. 3. Setzen Sie den Pumpenkopf (2) auf das Kompressorgehäuse auf. 4. Ziehen Sie die vier Kopfdeckelschrauben (1) über Kreuz an (Anzugs- moment: ~190 Ncm). Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 19 – keine Zug- und Druckkräfte auf die Anschlussstelle der Kabel aus- geübt werden (Zugentlastung) Pumpe anschließen 1. Vergleichen Sie die Daten der Energieversorgung mit den Angaben auf dem Pumpentypenschild. Nennstromaufnahme der Pumpe dem Pumpentypenschild entnehmen. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 20 Soll-Drehzahlvorgabe nach Pumpentyp KT/AT/ST (Max. Drehzahl bei 0% PWM) 30…0% 55…0% Tab.14 Anschlussplan Motorsteuerung N96_DC-B-M *siehe Kapitel 7.3 Steuerfunktionen DC-B-M Für erweiterten zulässigen Soll-Drehzahlvorgaben wenden Sie sich bitte an Ihren KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 21 Auslass der Pumpe sicher ab (bzgl. Medium und Geräusch). à Entkoppelung KNF empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingun- gen und Geräusche der Pumpe auf das System übertragen werden.
  • Seite 22 Montieren und Anschließen Membranpumpe N96_DC-B-M Befestigen Sie die druckseitigen Anschlüsse mit einer Sicherung (z.B. Schlauchschelle/Rohrschel- le), um ein herunterrutschen der Schläuche vom Anschluss zu vermeiden. HINWEIS Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 23 Berührung sich bewegender und heißer Teile. à Tragen Sie ggf. eine passende persönliche Schutzausrüstung. à Betreiben Sie die Pumpen nur unter den Betriebsparametern und Be- triebsbedingungen, die in Kapitel 3 Technische Daten, beschrieben sind. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 24 (siehe Kapitel 8 Instandhaltung). Der Betrieb mit offenem Gasanschluss am Einlass kann zu Ansaugen von Verunreinigungen und Ge- genständen führen. HINWEIS à Pumpenstillstand Stellen Sie bei Pumpenstillstand in den Leitungen normalen atmosphä- rischen Druck her. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 25 Führen Sie Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit warmer Pumpe durch. à KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel 8.2.1 Pumpe spülen), um die Lebensdauer der Membrane zu verlängern. 7.2 Informationen zum Ein- und Ausschalten der Pumpe Pumpe einschalten à...
  • Seite 26 Betrieb Membranpumpe N96_DC-B-M 7.3.4 Eingangssignal Remote EIN/AUS Das Eingangssignal Remote EIN/AUS erfolgt über die weiße Litze (siehe Tab. 14). Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 27 8.2.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien emp- fiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern.
  • Seite 28 Entfernen Sie die Schläuche vom pneumatischen Pumpenein- und -ausgang. Ersatzteile/Werkzeuge Ersatzteil/Werkzeug Anzahl Ersatzteilset* Torx TX10-Schraubendreher Tab.16 *nach Kapitel 9 Ersatzteile und Zubehör Hinweise zum Vorgehen Membrane und Ventilplatten/Dichtungen sind die einzigen Verschleißteile der Pumpen. Sie lassen sich einfach auswechseln. Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 29 Der Wechsel von Membrane und Ventilplatten/Dichtungen ist in der folgen- den Reihenfolge durchzuführen: a.) Vorbereitende Schritte b.) Pumpenkopf demontieren c.) Membrane wechseln d.) Ventilplatten/Dichtungen wechseln e.) Pumpenkopf montieren f.) Abschließende Schritte Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 30 Membrane (5) in den oberen Umkehrpunkt. Schrauben Sie die Membrane (5) anschließend entgegen dem Uhrzeigersinn heraus. 2. Kontrollieren Sie alle Teile auf Verunreinigung und reinigen Sie die Tei- le gegebenenfalls (siehe hierzu Kapitel 8.2 Reinigung). Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 31 Vergiftungen, Verätzun- gen oder ähnlichen Verletzungen führen. à Schließen Sie die Pumpe an die Stromversorgung an. Sollten Sie bezüglich der Instandhaltung Fragen haben, so sprechen Sie mit Ihrem KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 32 Schlauchnippel aus PP ID4 001936 Schlauchnippel aus PP ID6 020185 Geräuschdämpfer 000345 Montageset (bestehend aus (5), (6) 327888 Fußplatte und Schwingmetall) Einschraubverschraubung 014049 AD6x1 Abb.10 Zubehör N96 (Pumpe bei- Einschraubverschraubung AD6 311072 spielhaft dargestellt) Tab.19 Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 33 Pumpe vom elektrischen Netz nehmen. à Auf richtige Polung der Anschlusslitzen achten und Pumpe anschließen. à Membrane und Ventile sind abge- Wechseln Sie Membrane und Ventile (siehe Kapi- nutzt oder defekt. tel 8 Instandhaltung). Tab.20 Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 34 Wechseln Sie Membrane und Ventile (siehe Kapi- nutzt oder defekt. tel 8 Instandhaltung). Tab.21 Pumpe zeigt veränderte Laufgeräusche und Schwingungen Ursache Störungsbehebung à Pumpenlagerung abgenutzt oder Stellen Sie die Ursache fest. defekt. à Kontaktieren Sie den KNF-Kundendienst. Tab.22 Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 09/23...
  • Seite 35 Störung beheben Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 1. Spülen Sie die Pumpe einige Minuten mit Luft (falls aus Sicherheits- gründen notwendig: mit einem Inertgas) bei atmosphärischem Druck, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu be-...
  • Seite 36 Fordern Sie ggf. eine Originalverpackung gegen Berech- nung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Rei- nigung der Pumpe vorlegt. Ebenso ist eine Rückgabe von Altgeräten mög- lich.
  • Seite 40 KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
