Seite 1

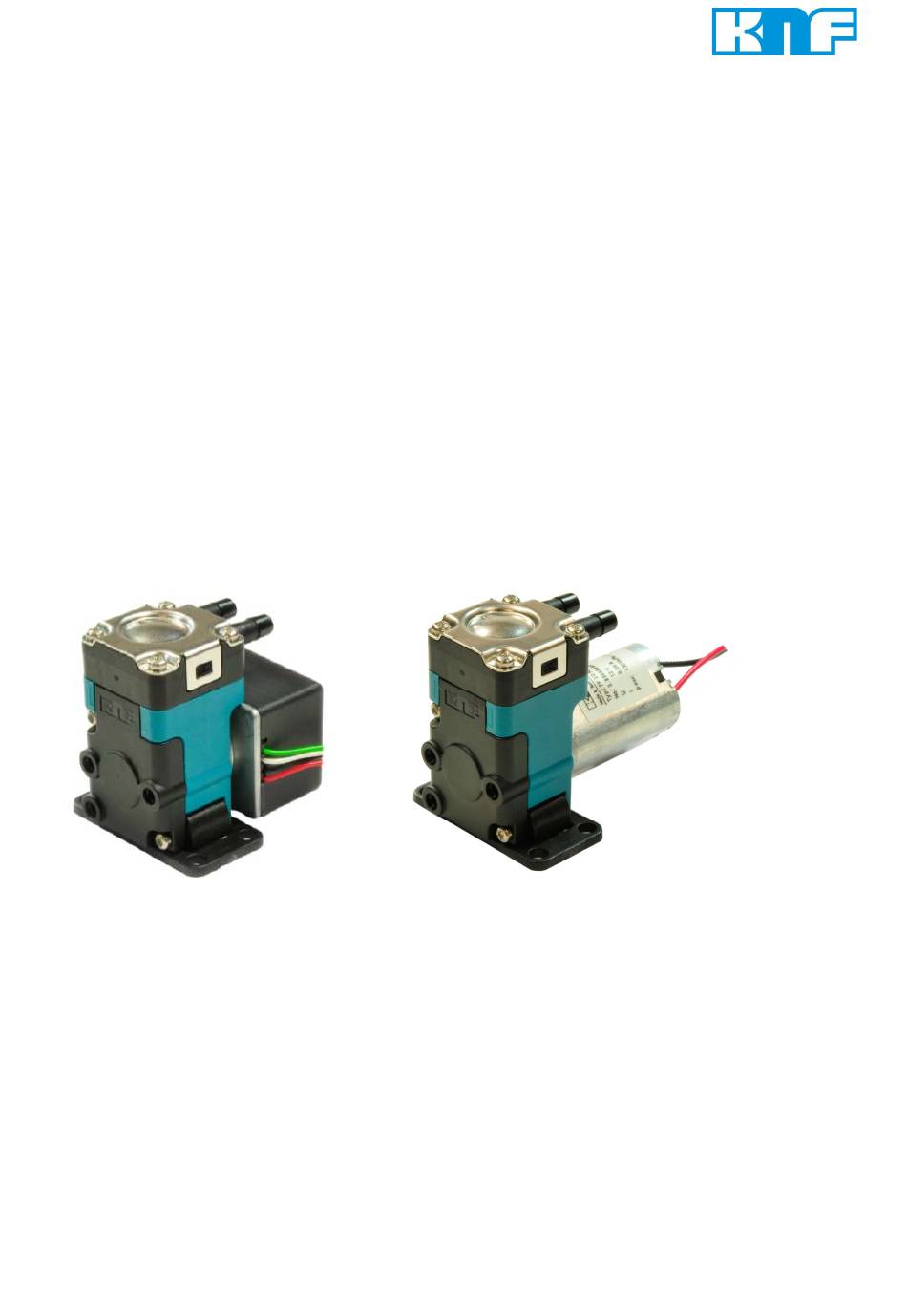

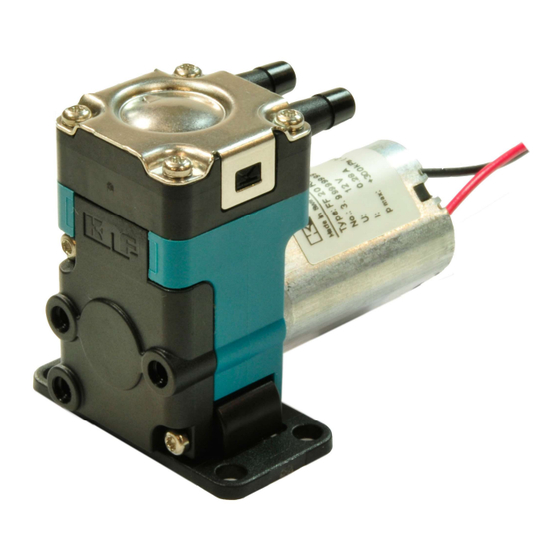

FF 20 MONTAGEANLEITUNG MEMBRANPUMPE FF 20 DCB-4 FF 20 DC-M or Betrieb der Pumpe und des Zubehörs Montageanleitung lesen und Sicherheitshinweise beachten.
Seite 2
Inhalt Montageanleitung FF 20 Inhalt Seite Allgemeines ................3 Information zur Anleitung Warnhinweise Haftungsausschluss Herstelleradresse Mitgeltende Dokumente Sicherheit .................. 5 Bestimmungsgemässe Verwendung Vernünftigerweise vorhersehbare Fehlanwendung Verantwortung des Verwenders Produktspezifische Gefahren Einbau ..................7 Einbauort Mechanische Befestigung Fluidsystem anschliessen Elektrischer Anschluss Inbetriebnahme ................
Seite 3
Montageanleitung FF 20 Allgemeines 1 Allgemeines 1.1 Information zur Anleitung Inhalt Die Montageanleitung beschreibt die Voraussetzung für den ord- nungsgemässen und sicheren Einbau des Produkts in die vollstän- dige Maschine. Aufbewahrungsort Diese Montageanleitung ist ein Teil des Produktes. Die sicherheits- relevanten Hinweise sind für die Dokumentation der vollständigen...
Seite 4
1.5 Mitgeltende Dokumente Die aufgelisteten Dokumente müssen zusätzlich berücksichtigt werden. Die gültigen Versionen sind auf www.knf.com/downloads verfügbar. Datenblatt 3D-Modell Weiter zu beachten sind: Lokale AGB Verkaufsunterlagen und Vereinbarung zwischen KNF und Kunde KNF Flodos 174552_MA_FF20_DE_01.docx...
Seite 5
Montageanleitung FF 20 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemässe Verwendung Die Pumpe ist ausschliesslich für folgende Verwendung bestimmt: Für das Fördern von Flüssigkeiten und Gasen Für den Betrieb gemäss den in den technischen Daten der mitgeltenden Dokumente spezifizierten Betriebsparametern 2.2 Vernünftigerweise vorhersehbare Fehlanwen-...
Seite 6
Sicherheit Montageanleitung FF 20 GEFAHR Gefahr von Verletzungen und Sachschäden infolge Leckage an den Schnittstellen zum Pumpenkopf Vergiftungen und Verätzungen oder ungewollte Reaktionen durch austretende Gefahrenstoffe Persönliche Schutzausrüstung tragen Pumpe korrekt anschliessen Pumpe nur in technisch einwandfreiem Zustand betreiben ...
Seite 7
Montageanleitung FF 20 Einbau 3 Einbau WARNUNG Gefahr durch unkorrekte Installation Verletzungen oder Schäden an Einrichtungen durch auslaufende Medien System nach Einbau mit einem ungefährlichen Medium auf Dichtheit prüfen Anforderungen zur bestimmungsgemässen Verwendung befolgen Vorkehrungen in der Konstruktion des Endgerätes treffen, dass allfällig austretende Flüssigkeiten nicht mit span-...
Seite 8
Einbau Montageanleitung FF 20 3.4 Elektrischer Anschluss Anschlussbelegung, Leistungsdaten und Anforderungen für die Ansteuerung siehe Datenblatt. Die Regulatorischen Anforderungen für elektrische Installationen sind zu befolgen: Überlastschutz und trennende Schutzeinrichtungen Berührschutz und Zusatzisolation Erdungsanschlüsse Schutz vor Vibrationen, Zugbelastungen und Korrosion...
Seite 9
Montageanleitung FF 20 Inbetriebnahme 4 Inbetriebnahme Die Inbetriebnahme des Produkts ist so lange untersagt, bis si- chergestellt ist, dass die Maschine in welche das Produkt einge- baut werden soll, falls erforderlich den Bestimmungen der Maschi- nenrichtlinie 2006/42/EG entspricht. WARNUNG Gefahr vor Bersten des Fluidsystems infolge Überdrucks Die Pumpe baut Druck auf.
Seite 10
Inbetriebnahme Montageanleitung FF 20 Vor dem Einschalten der Pumpe folgende Punkte sicherstellen: Alle Schläuche korrekt angeschlossen Pumpe ist mechanisch befestigt Daten des Spannungsnetzes stimmen mit den Daten auf dem Typenschild der Pumpe überein Pumpenauslass nicht verschlossen ...
Seite 11
Montageanleitung FF 20 Wartung 5 Wartung Bitte informieren Sie sich bei ihrer KNF Vertretung bezüglich der Verfügbarkeit von Ersatzteilen für dieses Produkt. 6 Förderprobleme beheben Symptom Ursache Störungsbehebung Pumpe funktioniert Keine oder nicht korrekte Spannung und Signalform gemäss Spezifi- nicht, keine Bewe- Ansteuerung kation prüfen...
Seite 12
Rücksendung der Pumpe Montageanleitung FF 20 7 Rücksendung der Pumpe KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Förder- medium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf www.knf.com/repairs...
Seite 13
Montageanleitung FF 20 Für Ihre Notizen KNF Flodos 174552_MA_FF20_DE_01.docx...
