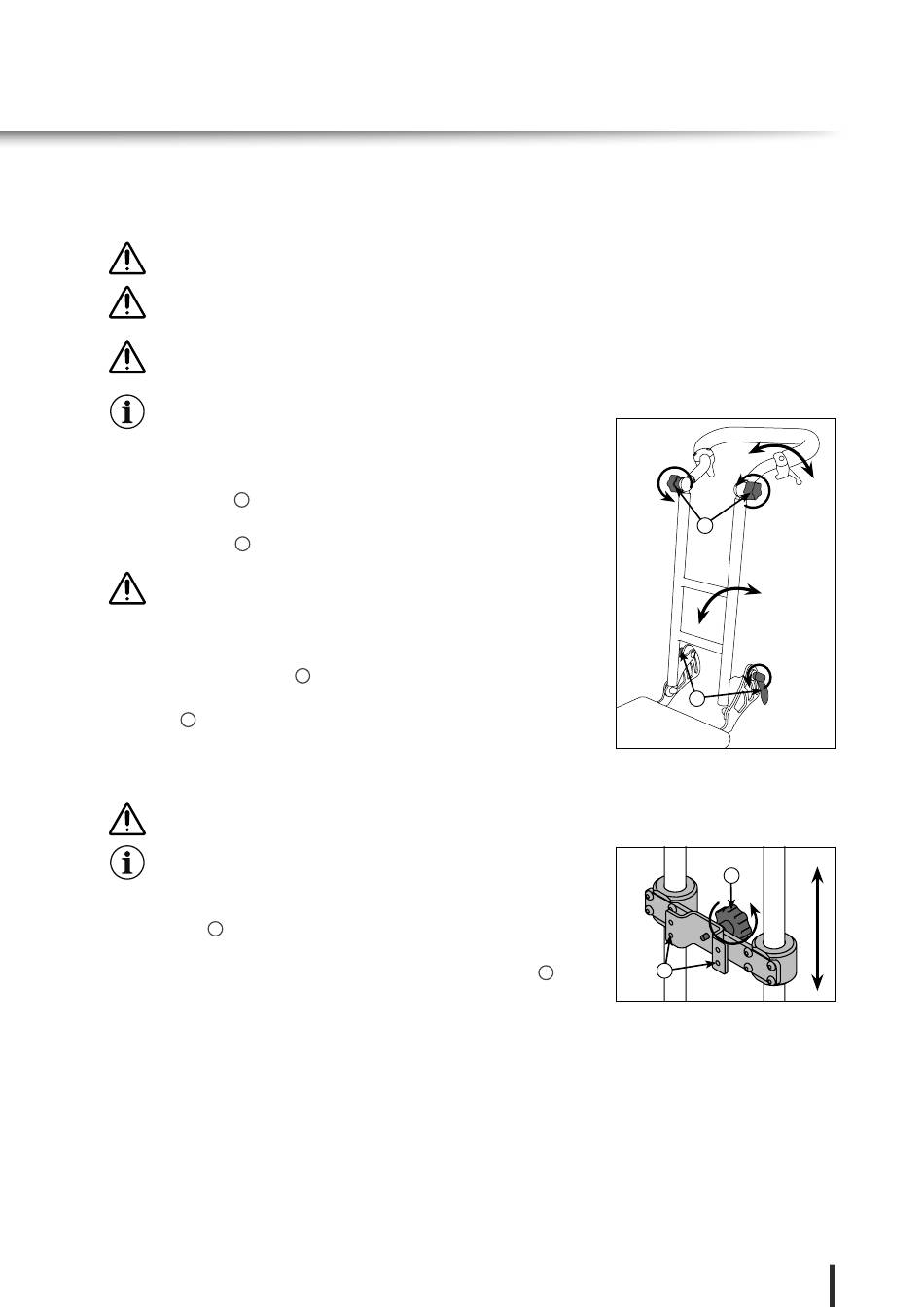

5. 3 S C H I E B E B O G E N ,
S T U F E N LO S W I N K E LV E R S T E L L B A R (O P T I O N A L )
Es ist auf Klemm- und Quetschgefahr zu achten.
Wegen erhöhter Kippgefahr - keine Gegenstände an den Schie-
bebogen hängen.
Der Schiebebogen darf nicht zum Anheben, Tragen oder Kippen
des Gerätes benutzt werden.
Die Tiefeneinstellung der Grifftiefe erfolgen wie in Kapitel
„5.2 Schiebebogen" beschrieben.
Winkelverstellung, Rücken
Beide Klemmhebel
Schiebebogen in der Höhe einstellen.
Beide Klemmhebel
Der Klemmhebel muss fest angezogen sein - ansonsten besteht
Verletzungsgefahr!
Winkelverstellung, Schiebebogen
Sterngriffe auf beiden Seiten
Zahnsegmente frei beweglich sind. Schiebebogenwinkel einstellen.
Sterngriffe
im Uhrzeigersinn wieder fest anziehen, sodass alle Zahnseg-
2
mente ineinander greifen.
5.4 R Ü C K E N B E F E S T I G U N G FÜ R S I T Z S C H A L E
Es ist auf Klemm- und Quetschgefahr zu achten!
Beim Verstellen des Schiebebogens wird die Sitzschalenaufnahme
automatisch mitgeführt
Die Sitzschale / -einheit kann über vier Schrauben problemlos am
Winkeladapter
befestigt werden.
1
Zur einfachen und schnellen Montage, bzw. Demontage, der adaptierten
Sitzschale / -einheit am Rücken des Zimmeruntergestells, Handrad
drehen, bzw. herausdrehen.
1024098_0 Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen.
1
im Uhrzeigersinn wieder fest anziehen.
1
gegen den Uhrzeigersinn lösen, bis alle
2
2
1
1
fest
2
2
21
