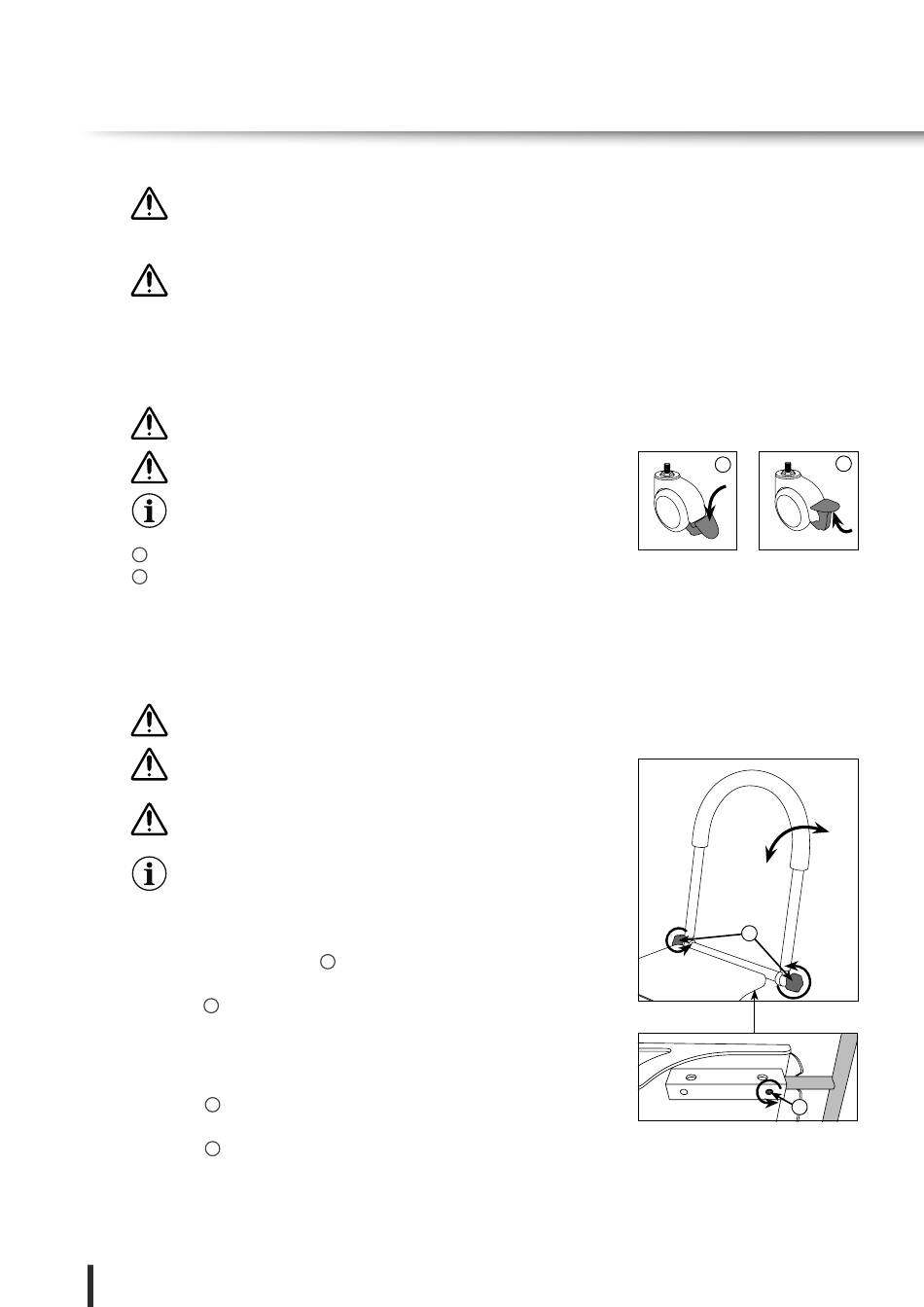

5. Einstellen des Gerätes
Bei allen Einstellarbeiten ist auf Klemm- und Quetschgefahr zu
achten. Die Verstellungen sollten durch zwei Personen vorge-
nommen werden um eventuellen Verletzungen vorzubeugen!
Falls Transportrollen vorhanden sind, müssen diese vor Verstel-
lung des Gerätes festgestellt sein!
5.1 T R A N S P O R T R O L L E N
Die vier Laufrollen sind mit Feststellbremse ausgestattet.
Das Zimmeruntergestell muss auf einem festen, ebenen und
horizontalen Untergrund stehen.
Handhabung der Transportrollen nur mit festem Schuhwerk!
Um unbeabsichtigtes Wegrollen des Zimmeruntergestells zu vermei
den, sollten alle vier Transportrollen festgestellt sein
Zum Blockieren
der Räder, Feststellbremse nach unten drücken.
1
Zum
Lösen, Feststellbremse nach oben drücken.
2
5. 2 S C H I E B E B O G E N
Mit Hilfe des Schiebebogens lässt sich das Zimmeruntergestell
komfortabel im Alltag bewegen.
Es ist auf Klemm- und Quetschgefahr zu achten.
Wegen erhöhter Kippgefahr – keine Gegenstände an den Schie-
bebogen hängen.
Der Schiebebogen darf nicht zum Anheben, Tragen oder Kippen
des Gerätes benutzt werden.
Zum einfachen Transport oder Lagerung des Zimmeruntergestells kann
der Schiebebogen komplett nach vorne geklappt werden.
Winkelverstellung
Sterngriffe auf beiden Seiten
Zahnsegmente frei beweglich sind. Schiebebogenwinkel einstellen.
Sterngriffe
im Uhrzeigersinn wieder fest anziehen, sodass alle Zahnseg-
1
mente ineinander greifen.
Tiefenverstellung
Schrauben
gegen den Uhrzeigersinn öffnen.
2
Schiebebogen in der Tiefe anpassen.
Schrauben
im Uhrzeigersinn wieder fest anziehen.
2
20
gegen den Uhrzeigersinn lösen, bis alle
1
1
1024098_0 Technische Änderungen und Druckfehler vorbehalten.
