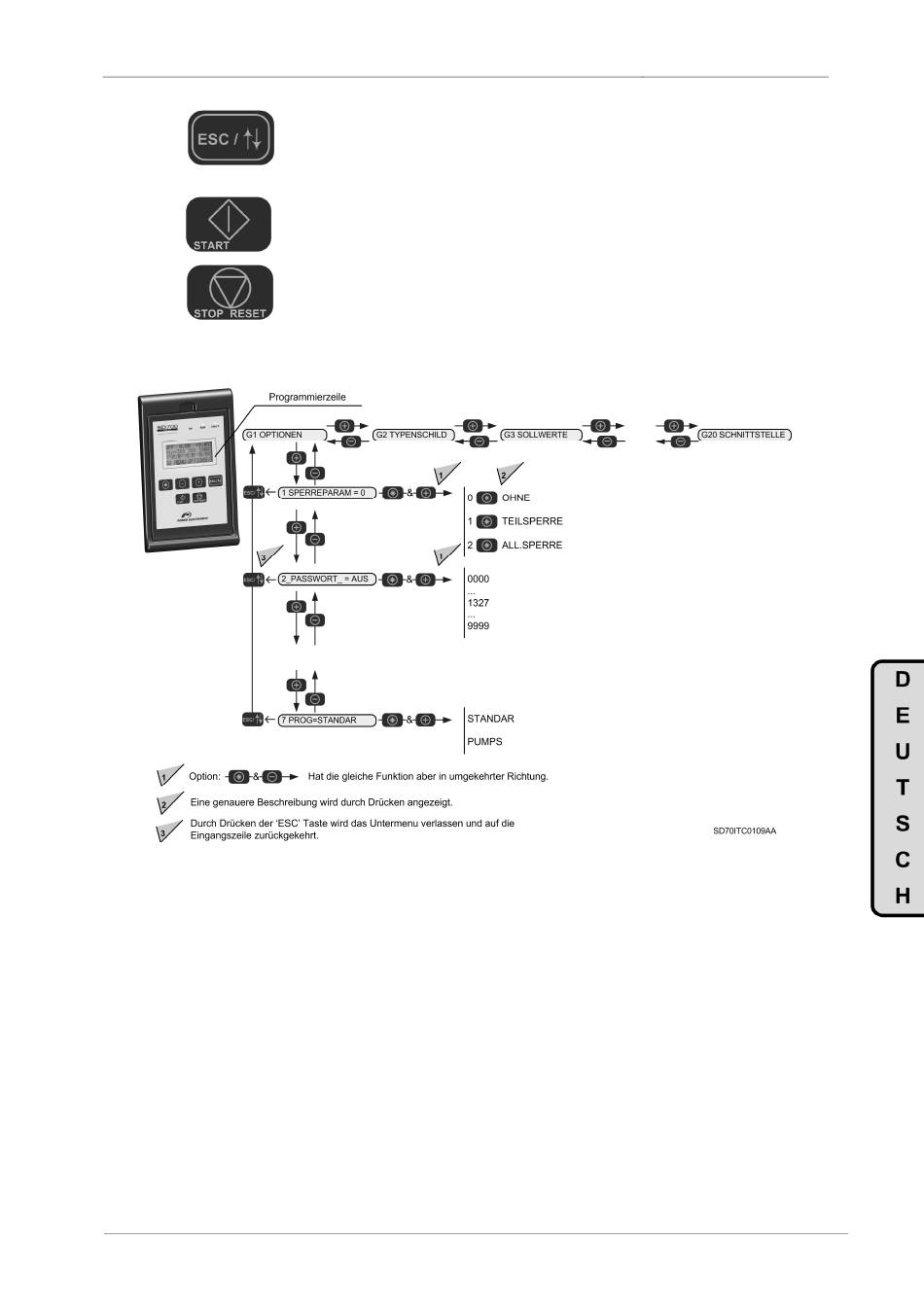

Die folgende Abbildung zeigt ein Programmierungsbeispiel, bei dem die Funktionsweise nochmals erklärt
wird:
Wird die Taste "ESC" ca. 2s gedrückt, so wechselt die Displayanzeige zwischen
den Monitorzeilen und der Programmierzeile. Bei kurzen Tastendruck wird zum
letzten gewählten Menupunkt gewechselt.
Durch Drücken der "Start"-Taste wird der SD700FR, bei aktivierter
Bedienfeldsteuerung, gestartet.
Durch Betätigen der Taste "Stop/Reset" wird der SD700FR, bei aktivierter
Bedienfeldsteuerung, angehalten. Bei Bedarf kann der SD700FR nach
Fehlabschaltung mit dieser Taste zurückgesetzt werden.
Abbildung 1.4 Programmierbeispiel
