Roland FA-08 Referenz-Anleitung Seite 9

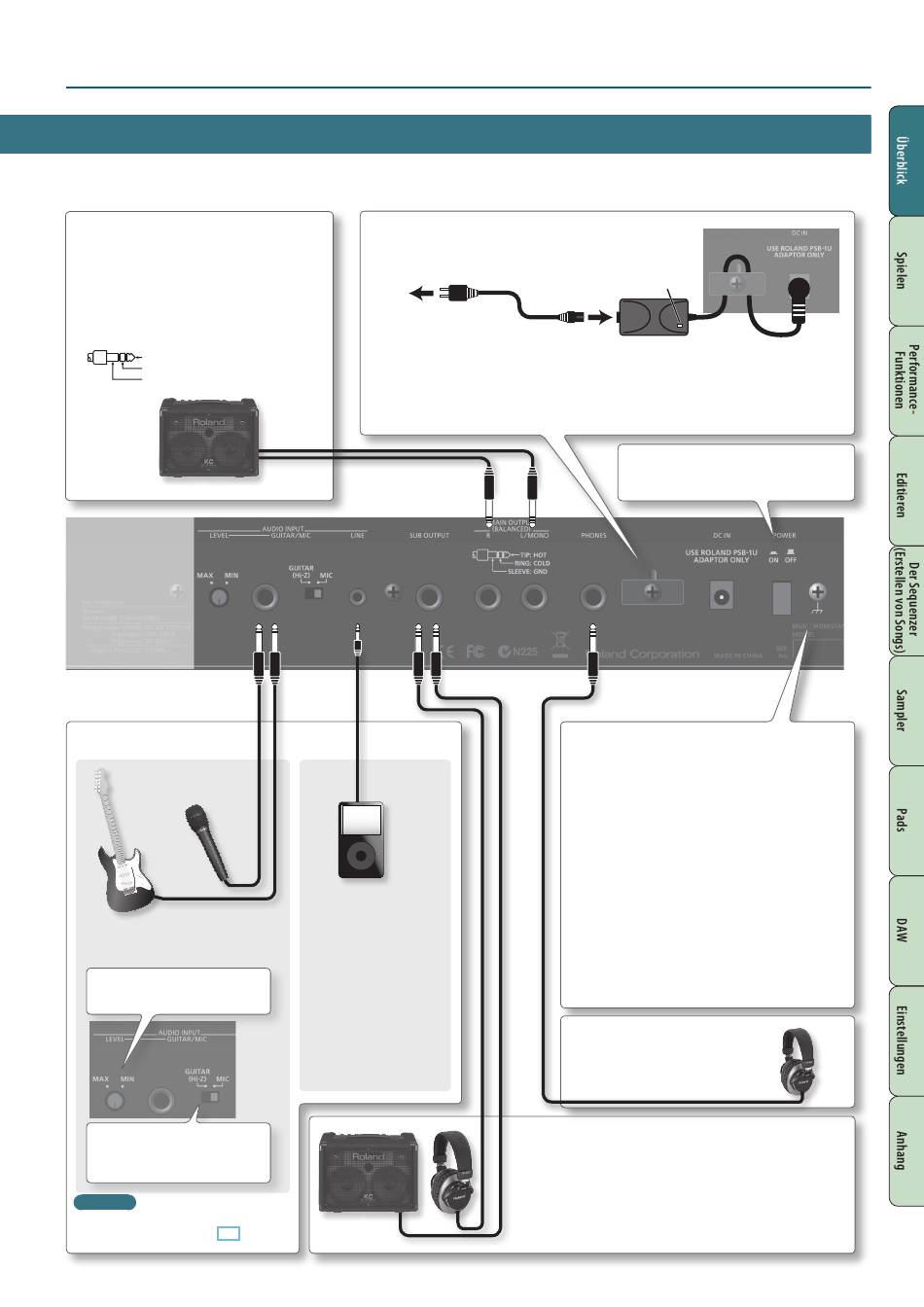

MAIN OUTPUT-Buchsen
Zum Anschluss an ein externes Lautsprechersystem .
Verkabeln Sie für den Monobetrieb nur die L/MONO-
Buchse .
* Dieses Instrument besitzt symmetrische TRS-
kompatible Buchsen . Stellen Sie sicher, dass die mit
diesen Buchsen verbundenen externen Geräte die
gleiche Pin-Belegung besitzen .
TIP: HOT
2: HOT
RING: COLD
SLEEVE: GND
AUDIO INPUT-Buchsen
GUITAR/MIC-Buchse
Zum Anschluss von Gitarre oder Mikrofon .
Mit dem [LEVEL]-Regler wird die
Eingangslautstärke eingestellt .
"GUITAR"
Wählen Sie für eine
Gitarre bzw . "MIC" für ein Mikrofon .
HINWEIS
Sie können die allgemeine Eingangslautstärke
einstellen (Audio Input Level: S . 80) .
DC IN-Buchse, Kabelsicherung
Zum Anschluss des beigefügten Netzadapters .
Stromversorgung
* Führen Sie das Kabel des Netzteils um die Kabelsicherung, damit bei einer eventuellen Zugbelastung
1: GND 1: GND
das Netzkabel nicht versehentlich heraus gezogen und die Stromversorgung unterbrochen würde .
* Die LED-Anzeige am Netzteil leuchtet, wenn die verwendete Steckdose Strom führt .
3: COLD 3: COLD
LINE-Buchse
Zum Anschluss eines
externen Audiogerätes
(z .B . Audio Player) über ein
Mini-Stereoklinkenkabel .
Die Lautstärke des externen
Audiogerätes muss am
externen Gerät eingestellt
werden .
Die Bedienoberfläche und Anschlüsse
Anzeige
2: HOT
[POWER]-Schalter
Schaltet das Instrument ein bzw . aus .
Der Erdungsanschluss
Wenn sich die Oberfläche des Gerätes rauh anfühlt, ist der
Grund eventuell eine statische Aufladung, die aber harmlos
ist . Um diese statische Aufladung abzuleiten, müssen Sie
den Erdungsanschluss des Gerätes mit einem geerdeten
Gegenstand verbinden .
Wenn das Gerät geerdet ist, kann ein leises Summen zu
hören sein, abhängig von der Installation . Fragen Sie im
Zweifelsfall Ihren Roland-Vertragspartner oder Ihr Roland
Service Center um Rat (siehe Seite "Information") .
Die folgenden Gegenstände sollten in keinem Fall für
eine Erdung verwendet werden:
• Wasserleitungen (Gefahr von Kurzschluss oder
elektrischem Schlag)
• Gasleitungen (Gefahr von Feuer oder Explosion)
• Telefonleitungen oder Blitzableiter (Gefahr bei Gewitter) .
PHONES-Buchse
Zum Anschluss eines Stereokopfhörers .
SUB OUTPUT-Buchse
Zum Anschluss eines zweiten Kopfhörers bzw . Verstärkersystems .
Über diese Buchse können Sie bestimmte Signale einzeln herausführen,
z .B . ein Metronomsignal oder den Sound eines bestimmten Parts, um
damit ein Synchronisations-Signal für das Zusammenspiel einer Band an
einen Band-Mixer oder das Lautsprechersystem zu übertragen .
* Der [VOLUME]-Regler hat keinen Einfluss auf die Lautstärke des
Signals dieses Ausgangs .
9
