Einbau
2. Einbau
Der Regler ist hauptsächlich in die Minus-
druckleitung, z.B. den Rücklauf einer Anla-
ge einzubauen.
Bei einer Fernheizanlage darf der Regler
nur in den Rücklauf eingebaut werden.
2.1 Einbaulage
Das Gerät soll in die waagerecht verlaufen-
de Rohrleitung so eingebaut werden, dass
der Stellantrieb oder Thermostat nach unten
hängt (Thermostat oben bis max. 110 °C
Mediumtemperatur).
Der normale Anschluss erfolgt über die bei-
liegenden Verschraubungen mit An-
schweißenden.
Die Durchflussrichtung muss mit dem Gehäu-
sepfeil übereinstimmen.
1

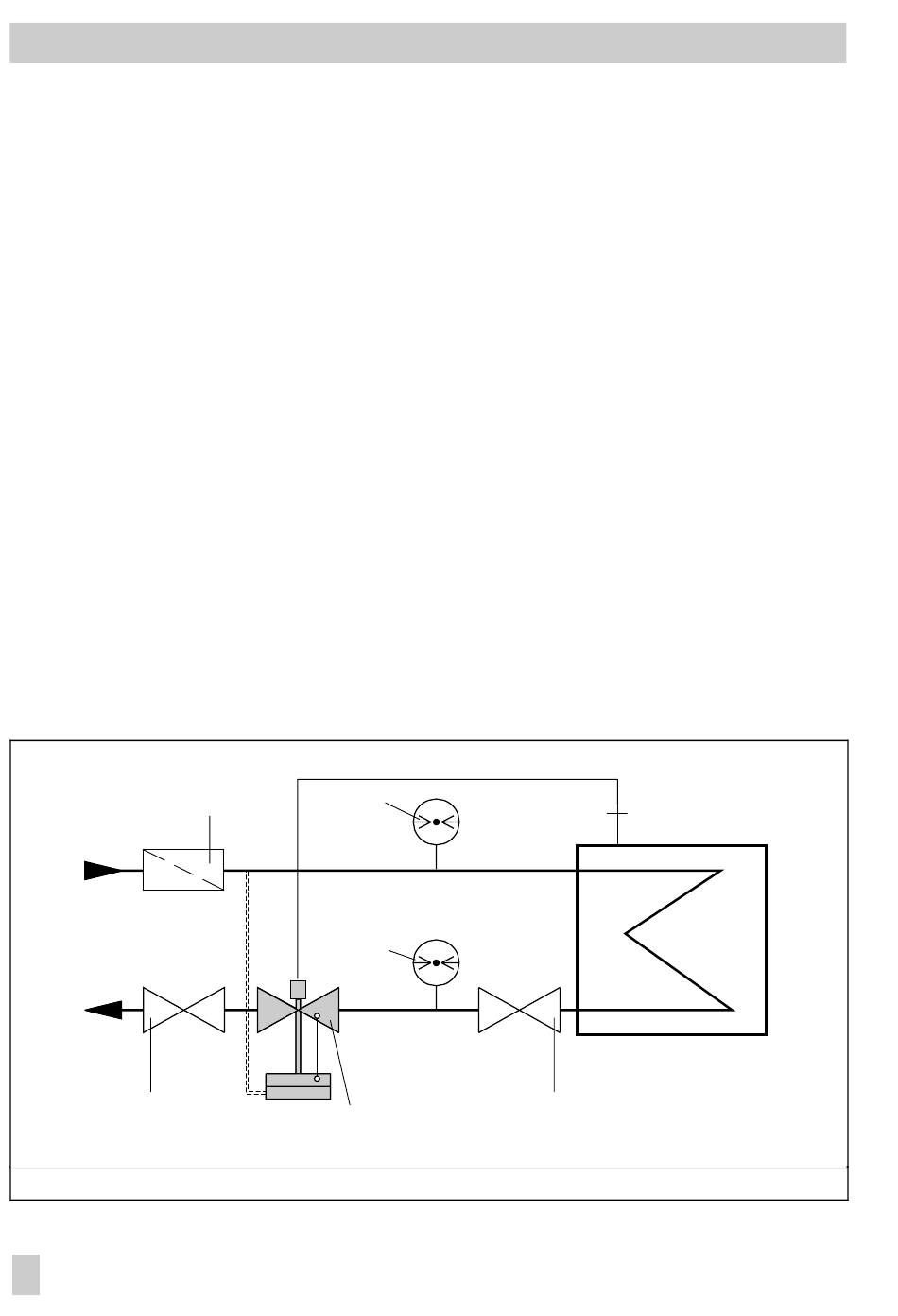

Bild 3 ⋅ Einbauschema
4
EB 3132-4
2
4
+
4
3
2.2 Steuerleitung
Am Einbauort muss eine Steuerleitung mit
6 mm Rohrdurchmesser angepasst und mon-
tiert werden. Die Leitungsführung ist dem
Einbauschema Bild 2 zu entnehmen.
2.3 Schmutzfänger
Da vom Medium mitgeführte Dichtungsteile,
Schweißperlen und andere Verunreinigun-
gen die einwandfreie Funktion und vor al-
lem den dichten Abschluss des Ventiles be-
einträchtigen können, sollte vor dem Regler
ein Schmutzfänger (SAMSON Typ 1NI) ein-
gebaut werden.
Der Einbau des Schmutzfängers muss so er-
folgen, dass die Durchflussrichtung mit dem
aufgegossenen Pfeil übereinstimmt.
Der Siebkorb muss nach unten hängen. Es
ist darauf zu achten, dass genügend Platz
zum Ausbau des Siebes vorhanden ist.
1 Absperrventil
2 Schmutzfänger
1
3 Regler
4 Manometer
