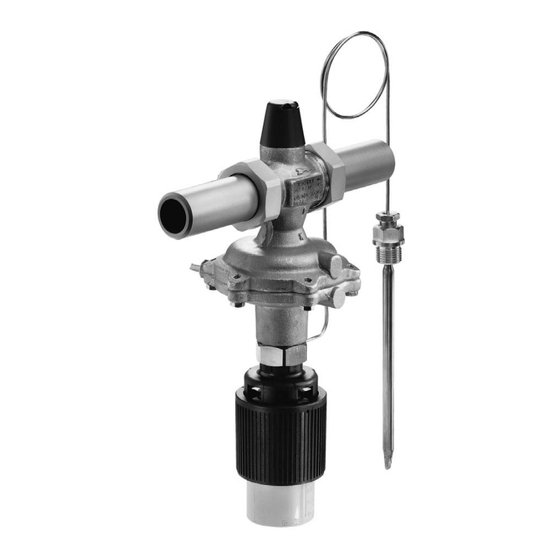

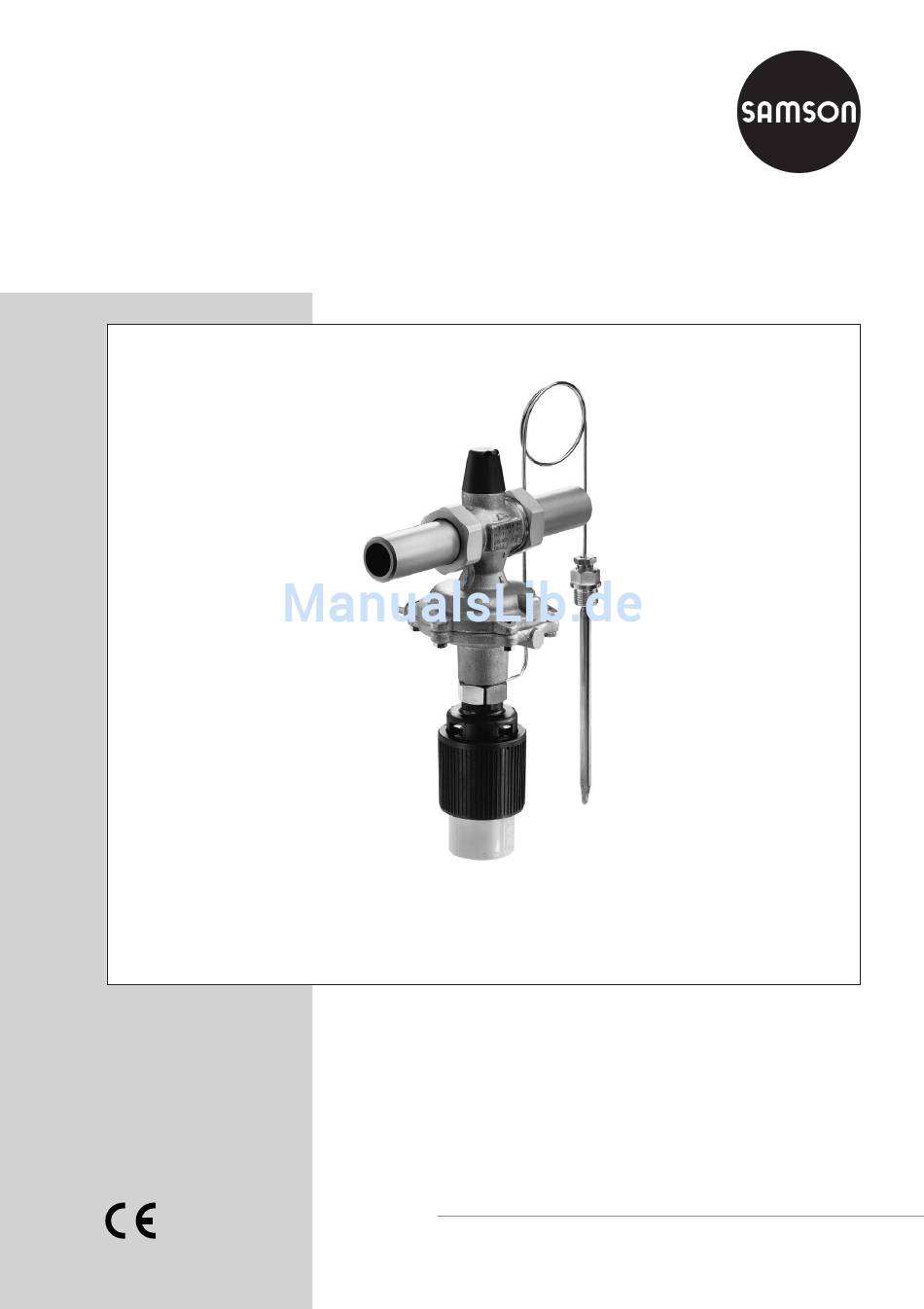

- Seite 1 Differenzdruck- und Temperaturregler mit Volumenstrombegrenzung Typ 2479/2430 K Typ 2479/2430 K, DN 32 bis 50 Einbau- und Bedienungsanleitung EB 3132-3 Ausgabe Dezember 2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Allgemeine Sicherheitshinweise ......3 Aufbau und Wirkungsweise ......4 Einbau . -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Der Regler darf nur durch fachkundiges und unterwiesenes Personal unter Beachtung anerkannter Regeln der Technik eingebaut, in Betrieb genommen und gewartet werden. Dabei ist sicherzustellen, dass Beschäftigte oder Dritte nicht gefährdet werden. Die in dieser Anleitung aufgeführten Warnhinweise, besonders für Einbau, Inbetriebnahme und Wartung sind unbedingt zu beachten. -
Seite 4: Aufbau Und Wirkungsweise
Aufbau und Wirkungsweise · Einbau An der Stellmembran wird der von der Blende Aufbau und Wirkungsweise erzeugte Differenzdruck (Wirkdruck) in eine – vgl. hierzu auch Bild 1 und 2 – Stellkraft umgeformt. Diese Kraft dient zur Verstellung des Ventilkegels in Abhängigkeit Der Regler besteht aus dem Ventil Typ 2479 von der Kraft der Stellfeder (5). - Seite 5 Einbau Anzugsdrehmomente Bauteil Pos. 10 · Überwurfmutter 15 bis 50 Pos. 3 · Kegelteil 15 bis 25 Pos. 7 · Gehäuseschrauben 15 bis 25 Ventilgehäuse 1.1 Überwurfmutter mit Dichtring und Anschweißende 1.2 Blende Führungsnippel mit Kegelteil Antrieb 11 Steuerleitung 6.1 Stellmembran 12 Sollwertschraube 6.2 Membranteller 20 Regelthermosta...
- Seite 6 Einbau Anzugsdrehmomente Bauteil Pos. 10 · Überwurfmutter 15 bis 50 Pos. 3 · Kegelteil 32 bis 50 Pos. 7 · Gehäuseschrauben 32 bis 50 Ventilgehäuse Kuppelstange 1.1 Überwurfmutter 10 Überwurfmutter mit Dichtring und 11 Steuerleitung Anschweißende 12 Sollwertschraube 1.2 Blende 13 Kontermutter Sitz 14 Kappe...
-
Seite 7: Steuerleitung
Einbau DN 15 bis 25 Schmutzfänger Antrieb oder Thermostat zeigt nach un- Den Schmutzfänger vor dem Regler einbauen ten. – Bei einer Medientemperatur über (vgl. Bild 3). Die Durchflussrichtung muss mit 110 °C muss das Thermostat nach un- dem Pfeil auf dem Gehäuse übereinstimmen. ten zeigen –. -
Seite 8: 2.5.1 Verbindungsrohr
Anzugsdrehmoment 20 Nm. Achtung! Wird der Fühler in Verbindung mit einer Tauchhülse eingesetzt, so darf nur eine origi- Bedienung nal SAMSON-Tauchhülse verwendet wer- den. Inbetriebnahme Um Korrosionsschäden vorzubeugen, beim Einbau des Fühlers oder einer Tauchhülse da- ACHTUNG! rauf achten, dass nur gleichartige Werkstoffe Die Regler erst nach Montage von Ventil und miteinander in Kontakt kommen. -
Seite 9: Sollwerteinstellung Volumenstrom
Bedienung Beim Typ 2479/2430 K ist der Differenz- DN 32 bis 50: druck-Sollwert auf Dp = 0,2 bar fest einge- Kappe (14) abschrauben und Kontermut- stellt bei einer kontinuierlich einstellbaren Vo- ter (13) lösen. lumenstrombegrenzung. Sollwertschraube (12) betätigen. Drehen im Uhrzeigersinn (P) der Schraube führt zum Schließen der Blende und zu sinkendem Volumenstrom. -
Seite 10: Sollwerteinstellung Der Temperatur
Bedienung Beispiel: Volumenstromeinstellung Sollwerteinstellung der Ein Regler Typ 46-6, DN 15, Volumenstrom- Temperatur bereich K = 0,25 bis 0,64 m /h soll in ei- Sollwert mit schwarzem Kunststoffring (Soll- Anlage Volumenstrom wertsteller 22) unter Beobachtung des Ver- 0,63 m /h begrenzen. Der Druckverlust der gleichsthermometers einstellen. - Seite 11 Bedienung Differenzdruck- Druckverlust Sollwert fest Anlage Dp in bar Begrenzung Umdrehungen Sollwertschraube (Skalenteile) Wirkdruck Dp in bar Volumenstrombereiche möglicher Bereich Bild 4 · Einstelldiagramm DN 15 (20, 25) mit K = 0,4 bis 1 EB 3132-3...
- Seite 12 Bedienung Differenzdruck- Druckverlust Sollwert fest Anlage Dp in bar Umdrehungen Sollwertschraube (Skalenteile) Wirkdruck Dp in bar Volumenstrombereiche möglicher Bereich Bild 5 · Einstelldiagramm DN 15 bis 25 mit K = 2,5; 4; 6 und 8 EB 3132-3...
- Seite 13 Bedienung Differenzdruck- Druckverlust Sollwert fest Anlage Dp in bar Umdrehungen Sollwertschraube (Skalenteile) Ausführung Volumenstrombereiche Flanschgehäuse Wirkdruck Dp in bar möglicher Bereich Bild 6 · Einstelldiagramm DN 32 bis 50 EB 3132-3...
-
Seite 14: Wartung - Austausch Von Bauteilen
Wartung – Austausch von Bauteilen 2. Gehäuseschrauben (7) lösen und untere Wartung – Austausch von Membranschale mit Membran (6.1) und Bauteilen Membranteller abnehmen. – vgl. hierzu auch Bild 1 und 2 – 3. Bei DN 15 bis 25: Führungsnippel des Kegelteils (3) mit Steckschlüssel (Be- Die Regler sind wartungsfrei, sie unterliegen stell-Nr. -
Seite 15: Austausch Der Membran
Wartung – Austausch von Bauteilen Austausch der Membran 1. Thermostat und Steuerleitung (11) ab- schrauben. 2. Gehäuseschrauben (7) lösen und untere Membranschale mit Membran und Mem- branteller abheben. 3. Je nach Nennweite Membranteller aus- einanderschrauben und Membran – oder Membran komplett mit Membrantellern – austauschen. -
Seite 16: Fehlersuche
Behebung Volumenstrom Ventil ausbauen und Sitz und Kegel reinigen. Wenn nötig, Sitz und Kegel undicht. Kegel austauschen (Kap. 4.1). Andernfalls Gerät zur Reparatur bei SAMSON. Membran austauschen (Kap. 4.2) oder Gerät zur Reparatur Volumenstrom- Stellmembran defekt. bei SAMSON. Sollwert wird überschritten... -
Seite 17: Typenschild
Nenndruck PN oder ANSI Class Bild 8 · Beschriftung Service Bei Auftreten von Funktionsstörungen oder einem Defekt kann der SAMSON-Kundendienst zur Unterstützung herangezogen werden. Die Adressen der SAMSON AG, deren Tochtergesellschaften sowie Vertretungen und Service- stellen finden Sie im Internet unter www.samson.de, in einem SAMSON-Produktkatalog oder auf der Rückseite dieser EB. -
Seite 18: Maße In Mm Und Gewichte
Maße in mm und Gewichte Maße in mm und Gewichte Nennweite DN Rohrinnen-Ø d 21,3 26,8 32,7 Anschluss R G 3/4 G 1 1/4 G 1 3/4 G 2 1/2 Schlüsselweite SW Länge L Höhe H Höhe H1 Normalausführung Anschweißenden L1 Gewicht, ca. - Seite 19 Maße in mm und Gewichte DN 15 bis 25 Verschraubung mit Anschweißenden Ausführung mit Tauchhülse Stabfühler mit Stopfbuchsverschraubung DN 32 bis 50 Verschraubung mit Anschweißenden Ausführung mit Tauchhülse Stabfühler mit Stopfbuchsverschraubung Bild 10 · Maßbilder der Regler EB 3132-3...
- Seite 20 SAMSON AG · MESS- UND REGELTECHNIK Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: 069 4009-0 · Telefax: 069 4009-1507 EB 3132-3 Internet: http://www.samson.de...
