Grenzwert-Magnettauchsonde LML
Technische Daten
9.2.2
Magnettauchsonde LML-S
DE

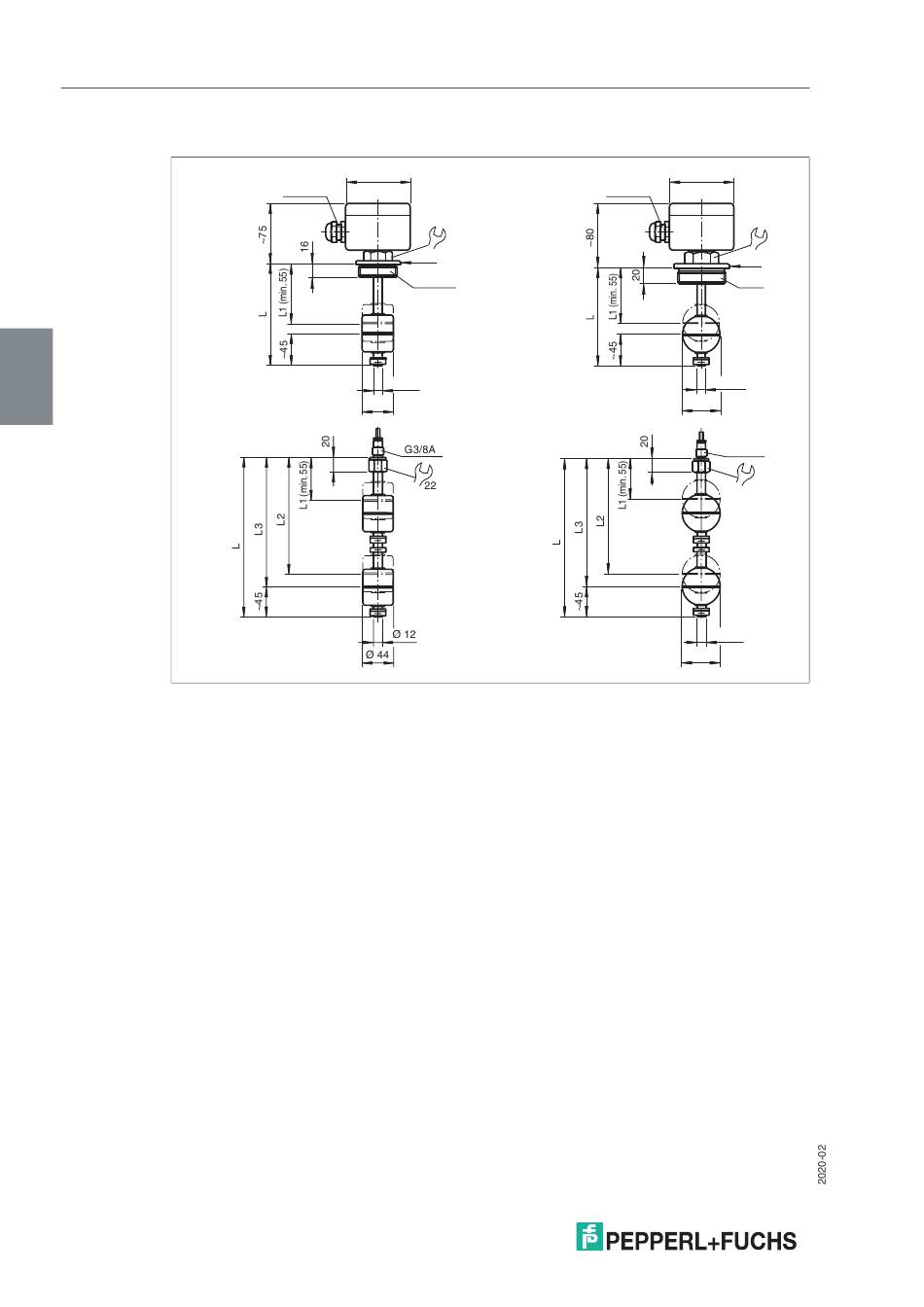

Abbildung 9.2
L
22 - DE
80 x 75
M20 x 1.5
Ø 44
LML*S2-G5S-DW
LML3S2-G1S-DW-****
Länge nach Angabe, max. 3000 mm
Geben Sie bei der Bestellung die Lage der Kontakte an. Die Rohrlänge L
wird dann entsprechend der untersten Kontaktlage definiert.
Mindestabstand zwischen L1 und L2: 20 mm
Falls Sie 3 Kontakte verwenden, beachten Sie die folgenden Abstände:
•
Mindestabstand zwischen L1 und L2: 80 mm
•
Mindestabstand zwischen L2 und L3: 20 mm
30
Ø 55
G1-1/2A
Ø 12
LML*S3-G6S-DW
LML3S3-G1S-DW-****
80 x 75
M20 x 1.5
36
Ø 68
G2A
Ø 12
Ø 52
G3/8A
22
Ø 12
Ø 52
