Drucktransmitter LHC-M51, PPC-M51
Montage
Laufende Skizze/Schweißfugen-
Naht-Nr. form Vermaßung nach
DIN 8551
A1
s1 a0.8
für Sensoren
≤ 40 bar (600 psi)
14

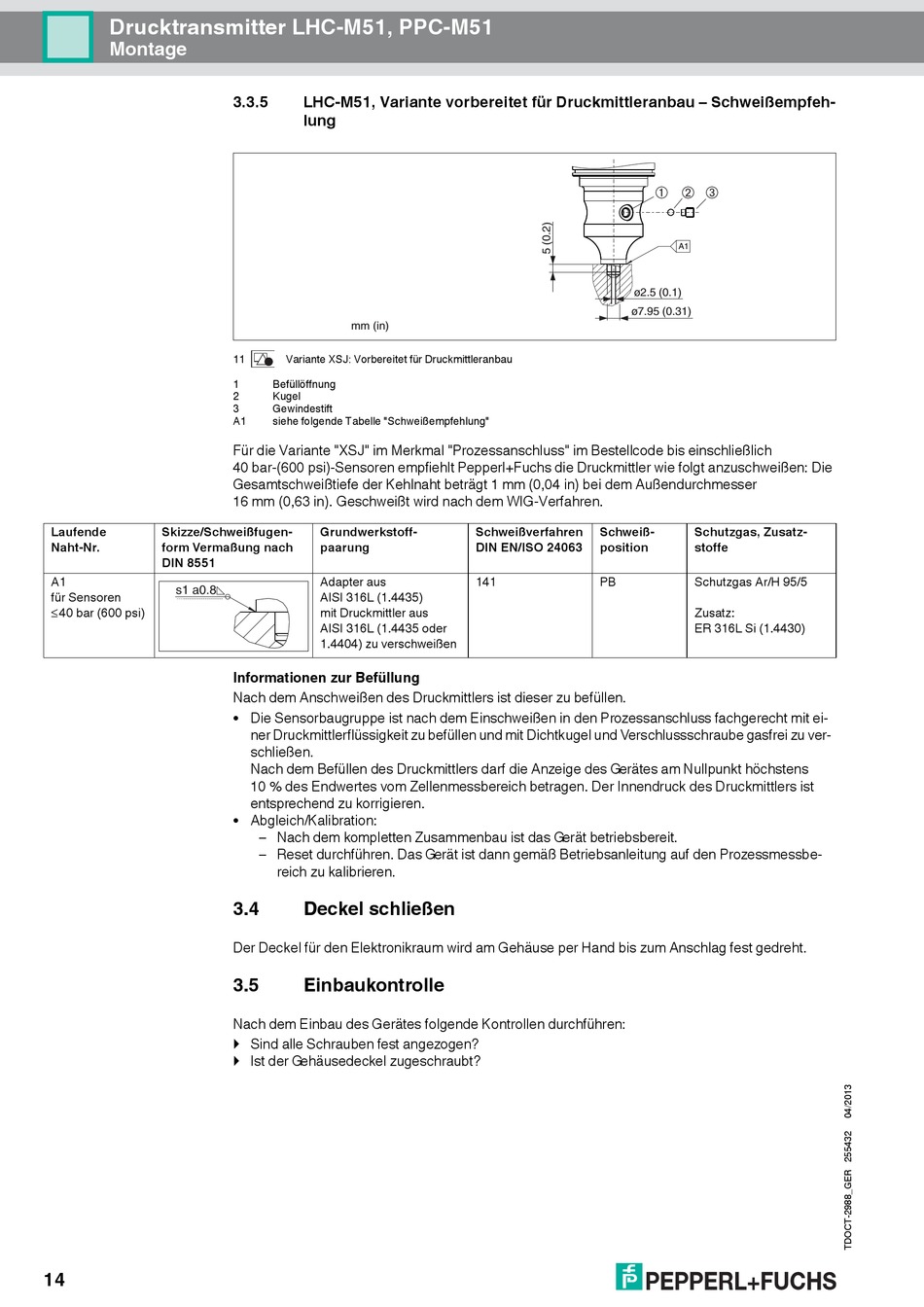

3.3.5 LHC-M51, Variante vorbereitet für Druckmittleranbau – Schweißempfeh-
lung
mm (in)
11 Variante XSJ: Vorbereitet für Druckmittleranbau
1 Befüllöffnung
2 Kugel
3 Gewindestift
A1 siehe folgende Tabelle "Schweißempfehlung"
Für die Variante "XSJ" im Merkmal "Prozessanschluss" im Bestellcode bis einschließlich
40 bar-(600 psi)-Sensoren empfiehlt Pepperl+Fuchs die Druckmittler wie folgt anzuschweißen: Die
Gesamtschweißtiefe der Kehlnaht beträgt 1 mm (0,04 in) bei dem Außendurchmesser
16 mm (0,63 in). Geschweißt wird nach dem WIG-Verfahren.
Grundwerkstoff-
paarung
Adapter aus
AISI 316L (1.4435)
mit Druckmittler aus
AISI 316L (1.4435 oder
1.4404) zu verschweißen
Informationen zur Befüllung
Nach dem Anschweißen des Druckmittlers ist dieser zu befüllen.
• Die Sensorbaugruppe ist nach dem Einschweißen in den Prozessanschluss fachgerecht mit ei-
ner Druckmittlerflüssigkeit zu befüllen und mit Dichtkugel und Verschlussschraube gasfrei zu ver-
schließen.
Nach dem Befüllen des Druckmittlers darf die Anzeige des Gerätes am Nullpunkt höchstens
10 % des Endwertes vom Zellenmessbereich betragen. Der Innendruck des Druckmittlers ist
entsprechend zu korrigieren.
• Abgleich/Kalibration:
– Nach dem kompletten Zusammenbau ist das Gerät betriebsbereit.
– Reset durchführen. Das Gerät ist dann gemäß Betriebsanleitung auf den Prozessmessbe-
reich zu kalibrieren.
3.4 Deckel schließen
Der Deckel für den Elektronikraum wird am Gehäuse per Hand bis zum Anschlag fest gedreht.
3.5

Einbaukontrolle

Nach dem Einbau des Gerätes folgende Kontrollen durchführen:
 Sind alle Schrauben fest angezogen?
 Ist der Gehäusedeckel zugeschraubt?
