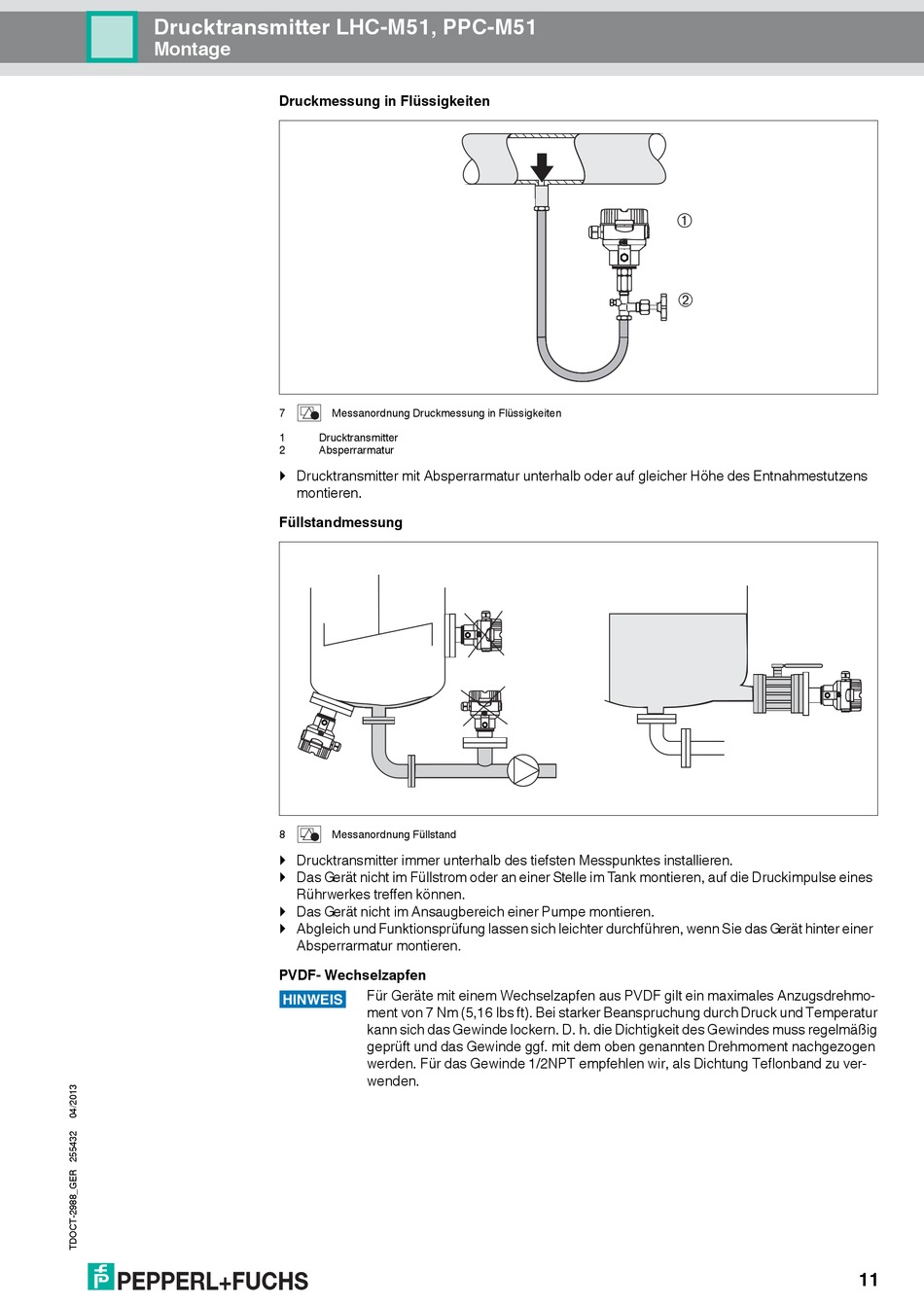

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 11

Drucktransmitter LHC-M51, PPC-M51
Montage
Druckmessung in Flüssigkeiten
7
1 Drucktransmitter
2 Absperrarmatur
 Drucktransmitter mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens
montieren.
Füllstandmessung
8
 Drucktransmitter immer unterhalb des tiefsten Messpunktes installieren.
 Das Gerät nicht im Füllstrom oder an einer Stelle im Tank montieren, auf die Druckimpulse eines
Rührwerkes treffen können.
 Das Gerät nicht im Ansaugbereich einer Pumpe montieren.
 Abgleich und Funktionsprüfung lassen sich leichter durchführen, wenn Sie das Gerät hinter einer
Absperrarmatur montieren.
PVDF- Wechselzapfen
HINWEIS
Messanordnung Druckmessung in Flüssigkeiten
Messanordnung Füllstand
Für Geräte mit einem Wechselzapfen aus PVDF gilt ein maximales Anzugsdrehmo-
ment von 7 Nm (5,16 lbs ft). Bei starker Beanspruchung durch Druck und Temperatur
kann sich das Gewinde lockern. D. h. die Dichtigkeit des Gewindes muss regelmäßig
geprüft und das Gewinde ggf. mit dem oben genannten Drehmoment nachgezogen
werden. Für das Gewinde 1/2NPT empfehlen wir, als Dichtung Teflonband zu ver-
wenden.
