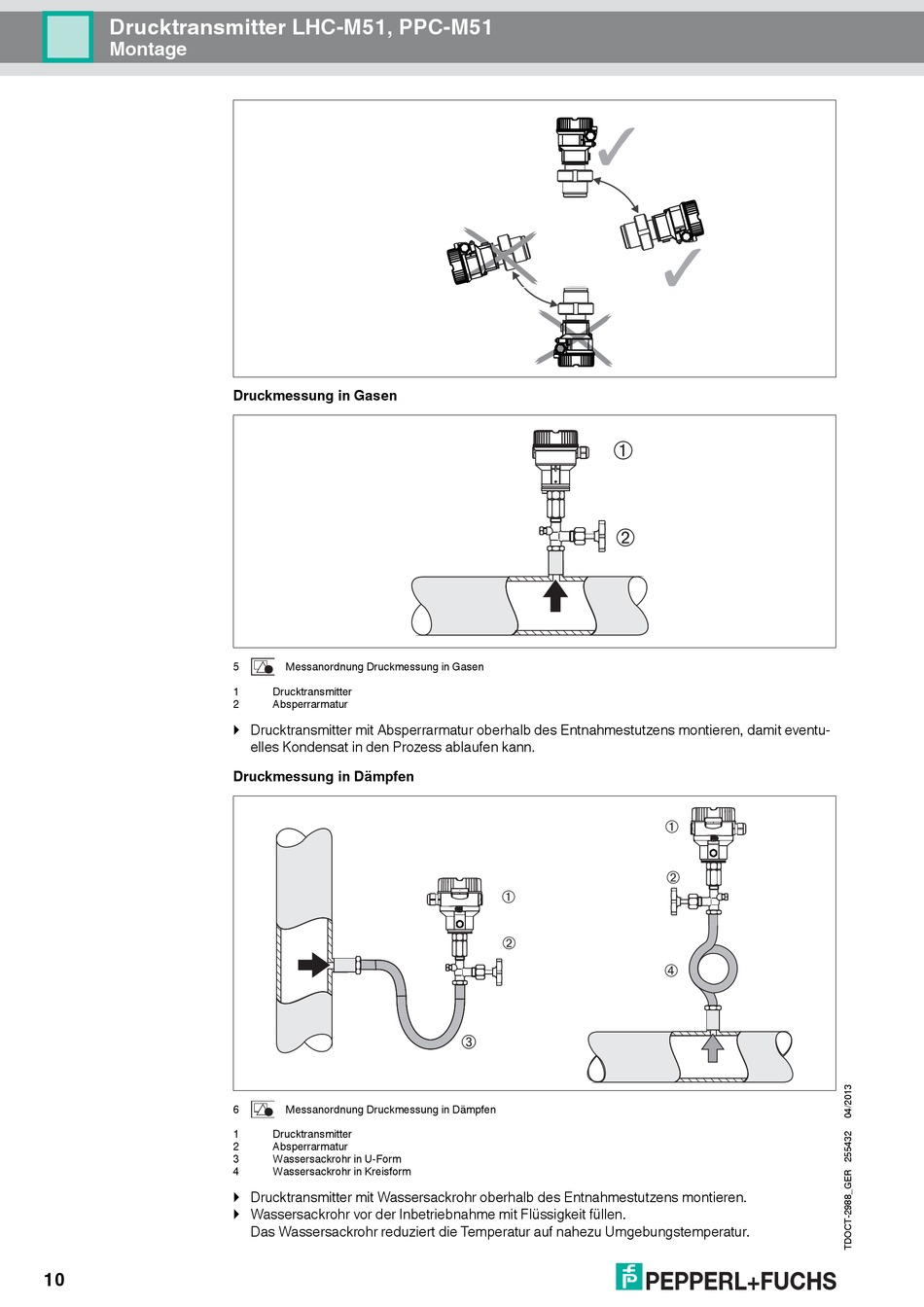

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 10

Drucktransmitter LHC-M51, PPC-M51
Montage
10
Druckmessung in Gasen
5 Messanordnung Druckmessung in Gasen
1 Drucktransmitter
2 Absperrarmatur
 Drucktransmitter mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventu-
elles Kondensat in den Prozess ablaufen kann.
Druckmessung in Dämpfen
6 Messanordnung Druckmessung in Dämpfen
1 Drucktransmitter
2 Absperrarmatur
3 Wassersackrohr in U-Form
4 Wassersackrohr in Kreisform
 Drucktransmitter mit Wassersackrohr oberhalb des Entnahmestutzens montieren.
 Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen.
Das Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur.
