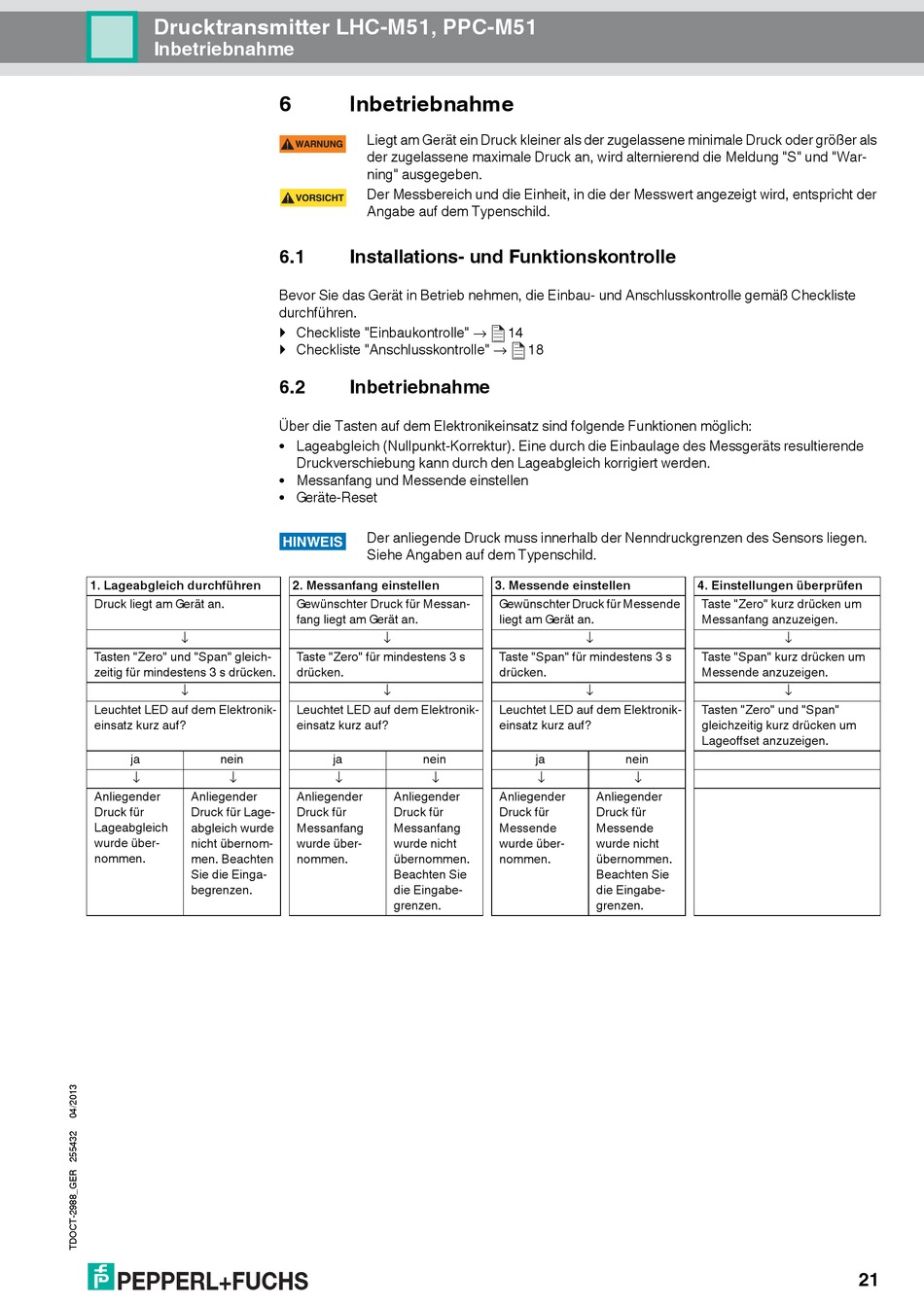

Drucktransmitter LHC-M51, PPC-M51

Inbetriebnahme

1. Lageabgleich durchführen
Druck liegt am Gerät an.
Tasten "Zero" und "Span" gleich-
zeitig für mindestens 3 s drücken.
Leuchtet LED auf dem Elektronik-
einsatz kurz auf?
ja
nein
Anliegender
Anliegender
Druck für
Druck für Lage-
Lageabgleich
abgleich wurde
wurde über-
nicht übernom-
nommen.
men. Beachten
Sie die Einga-
begrenzen.
6
Inbetriebnahme
Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck oder größer als
WARNUNG
der zugelassene maximale Druck an, wird alternierend die Meldung "S" und "War-
ning" ausgegeben.
Der Messbereich und die Einheit, in die der Messwert angezeigt wird, entspricht der
VORSICHT
Angabe auf dem Typenschild.
6.1

Installations- und Funktionskontrolle

Bevor Sie das Gerät in Betrieb nehmen, die Einbau- und Anschlusskontrolle gemäß Checkliste
durchführen.
 Checkliste "Einbaukontrolle" →
 Checkliste "Anschlusskontrolle" →
6.2
Inbetriebnahme
Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich:
• Lageabgleich (Nullpunkt-Korrektur). Eine durch die Einbaulage des Messgeräts resultierende
Druckverschiebung kann durch den Lageabgleich korrigiert werden.
• Messanfang und Messende einstellen
• Geräte-Reset
Der anliegende Druck muss innerhalb der Nenndruckgrenzen des Sensors liegen.
HINWEIS
Siehe Angaben auf dem Typenschild.
2. Messanfang einstellen
Gewünschter Druck für Messan-
fang liegt am Gerät an.
Taste "Zero" für mindestens 3 s
drücken.
Leuchtet LED auf dem Elektronik-
einsatz kurz auf?
ja
nein
Anliegender
Anliegender
Druck für
Druck für
Messanfang
Messanfang
wurde über-
wurde nicht
nommen.
übernommen.
Beachten Sie
die Eingabe-
grenzen.
14
18
3. Messende einstellen
Gewünschter Druck für Messende
liegt am Gerät an.
Taste "Span" für mindestens 3 s
drücken.
Leuchtet LED auf dem Elektronik-
einsatz kurz auf?
ja
nein
Anliegender
Anliegender
Druck für
Druck für
Messende
Messende
wurde über-
wurde nicht
nommen.
übernommen.
Beachten Sie
die Eingabe-
grenzen.
4. Einstellungen überprüfen
Taste "Zero" kurz drücken um
Messanfang anzuzeigen.
Taste "Span" kurz drücken um
Messende anzuzeigen.
Tasten "Zero" und "Span"
gleichzeitig kurz drücken um
Lageoffset anzuzeigen.
21
