4. Einstellen des Gerätes
4.10 Beckenpelotten
Die Beckenpelotten führen die Position des Beckenbereichs.
Sie können im Winkel, Tiefe, Breite und Höhe verstellt werden.
Die Tiefen-/Winkel- und Höhenverstellung siehe Beckenplatte
(siehe Kapitel "4.9 Beckenplatte").
Es ist auf Klemm- und Quetschgefahr zu achten!
Breitenverstellung
Klemmhebel
1
gegen den Uhrzeigersinn lösen.
Beckenplatte in der Breite einstellen.
Flügelschraube
1
im Uhrzeigersinn wieder fest anziehen.
Vorgang wiederholen um die zweite Beckenpelotte einzustellen.
4.11 Rückenauflage
Die Rückenauflage lässt sich an die Oberkörpergröße des Benutzers in
der Höhe anpassen.
Es ist auf Klemm- und Quetschgefahr zu achten!
Breitenverstellung
Madenschrauben
1
Rückenauflage auf gewünschte Höhe anpassen.
Madenschraube
1
im Uhrzeigersinn wieder fest anziehen.

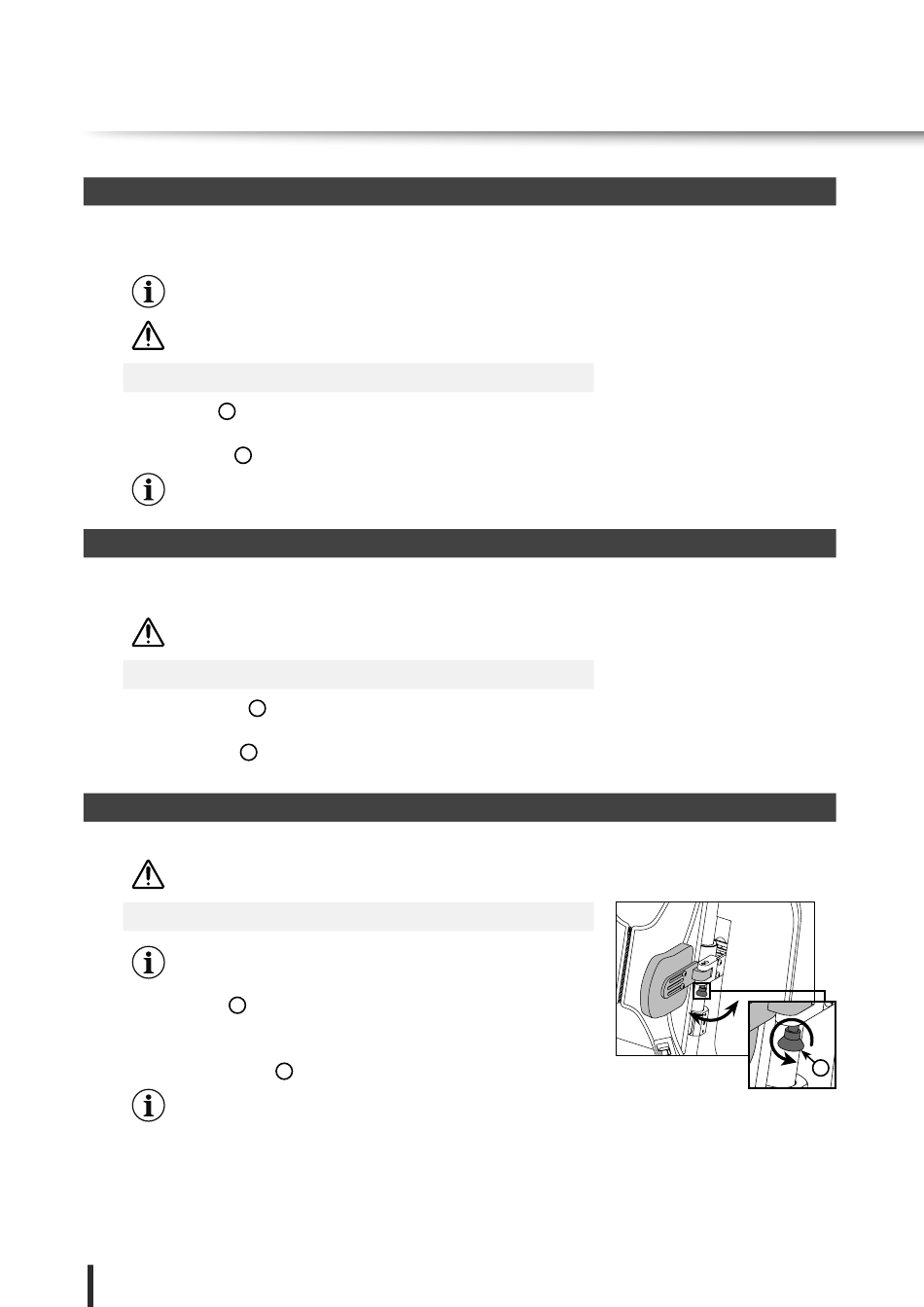

4.12 Seitenführungspelotten (optional)
Die Seitenführungspelotten führen die Position des Brustkorbs.
Es ist auf Klemm- und Quetschgefahr zu achten!
Abschwenken
Diese Einstellung gilt nur für die abschwenkbaren Seitenfüh-
rungspelotten.
Arretierbolzen
1
nach unten ziehen und halten.
Seitenführungspelotte nach außen abschwenken.
Bei Bedarf Seitenführungspelotte wieder zurückschwenken,
bis der Arretierbolzen
Vorgang wiederholen um die zweite Pelotte anzupassen.
28
gegen den Uhrzeigersinn lösen.
1
automatisch einrastet.
1023919_0 Technische Änderungen und Druckfehler vorbehalten.
