Funktionale Sicherheit HiD2024
Planung
3.4

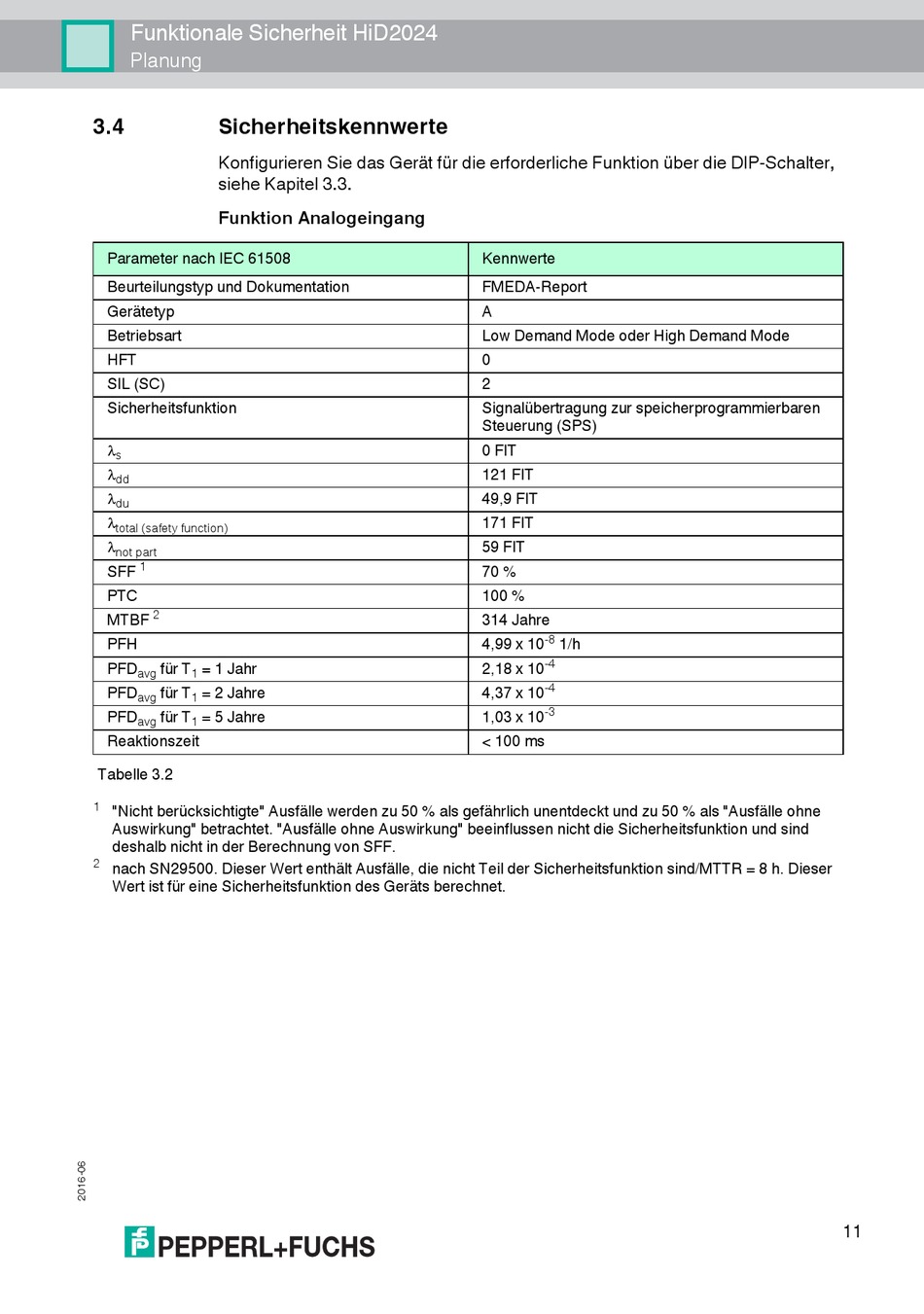

Sicherheitskennwerte

Konfigurieren Sie das Gerät für die erforderliche Funktion über die DIP-Schalter,
siehe Kapitel 3.3.

Funktion Analogeingang

Parameter nach IEC 61508
Beurteilungstyp und Dokumentation
Gerätetyp
Betriebsart
HFT
SIL (SC)
Sicherheitsfunktion

s

dd

du

total (safety function)

not part
1
SFF
PTC
2
MTBF
PFH
PFD für T = 1 Jahr
avg 1
PFD für T = 2 Jahre
avg 1
PFD für T = 5 Jahre
avg 1
Reaktionszeit
Tabelle 3.2
1
"Nicht berücksichtigte" Ausfälle werden zu 50 % als gefährlich unentdeckt und zu 50 % als "Ausfälle ohne
Auswirkung" betrachtet. "Ausfälle ohne Auswirkung" beeinflussen nicht die Sicherheitsfunktion und sind
deshalb nicht in der Berechnung von SFF.
2
nach SN29500. Dieser Wert enthält Ausfälle, die nicht Teil der Sicherheitsfunktion sind/MTTR = 8 h. Dieser
Wert ist für eine Sicherheitsfunktion des Geräts berechnet.
Kennwerte
FMEDA-Report
A
Low Demand Mode oder High Demand Mode
0
2
Signalübertragung zur speicherprogrammierbaren
Steuerung (SPS)
0 FIT
121 FIT
49,9 FIT
171 FIT
59 FIT
70 %
100 %
314 Jahre
-8
4,99 x 10 1/h
-4
2,18 x 10
-4
4,37 x 10
-3
1,03 x 10
< 100 ms
