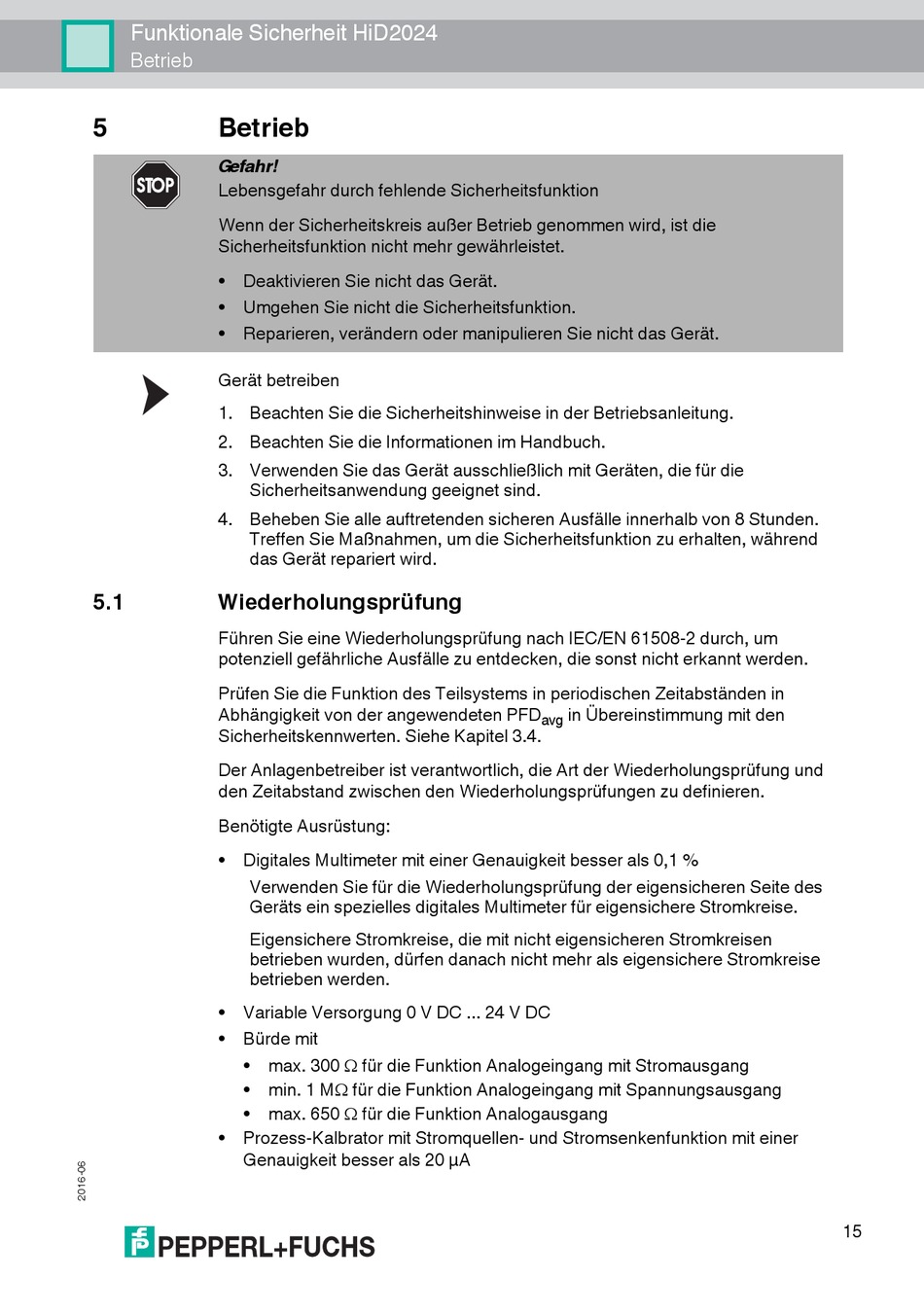

Funktionale Sicherheit HiD2024
Betrieb
5
Betrieb
Gefahr!
Lebensgefahr durch fehlende Sicherheitsfunktion
Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die
Sicherheitsfunktion nicht mehr gewährleistet.
• Deaktivieren Sie nicht das Gerät.
• Umgehen Sie nicht die Sicherheitsfunktion.
• Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Gerät betreiben
1. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung.
2. Beachten Sie die Informationen im Handbuch.
3. Verwenden Sie das Gerät ausschließlich mit Geräten, die für die
Sicherheitsanwendung geeignet sind.
4. Beheben Sie alle auftretenden sicheren Ausfälle innerhalb von 8 Stunden.
Treffen Sie Maßnahmen, um die Sicherheitsfunktion zu erhalten, während
das Gerät repariert wird.
5.1
Wiederholungsprüfung
Führen Sie eine Wiederholungsprüfung nach IEC/EN 61508-2 durch, um
potenziell gefährliche Ausfälle zu entdecken, die sonst nicht erkannt werden.
Prüfen Sie die Funktion des Teilsystems in periodischen Zeitabständen in
Abhängigkeit von der angewendeten PFD
Sicherheitskennwerten. Siehe Kapitel 3.4.
Der Anlagenbetreiber ist verantwortlich, die Art der Wiederholungsprüfung und
den Zeitabstand zwischen den Wiederholungsprüfungen zu definieren.
Benötigte Ausrüstung:
• Digitales Multimeter mit einer Genauigkeit besser als 0,1 %
Verwenden Sie für die Wiederholungsprüfung der eigensicheren Seite des
Geräts ein spezielles digitales Multimeter für eigensichere Stromkreise.
Eigensichere Stromkreise, die mit nicht eigensicheren Stromkreisen
betrieben wurden, dürfen danach nicht mehr als eigensichere Stromkreise
betrieben werden.
• Variable Versorgung 0 V DC ... 24 V DC
• Bürde mit
• max. 300 für die Funktion Analogeingang mit Stromausgang
• min. 1 M für die Funktion Analogeingang mit Spannungsausgang
• max. 650 für die Funktion Analogausgang
• Prozess-Kalbrator mit Stromquellen- und Stromsenkenfunktion mit einer
Genauigkeit besser als 20 µA
in Übereinstimmung mit den
avg
15
