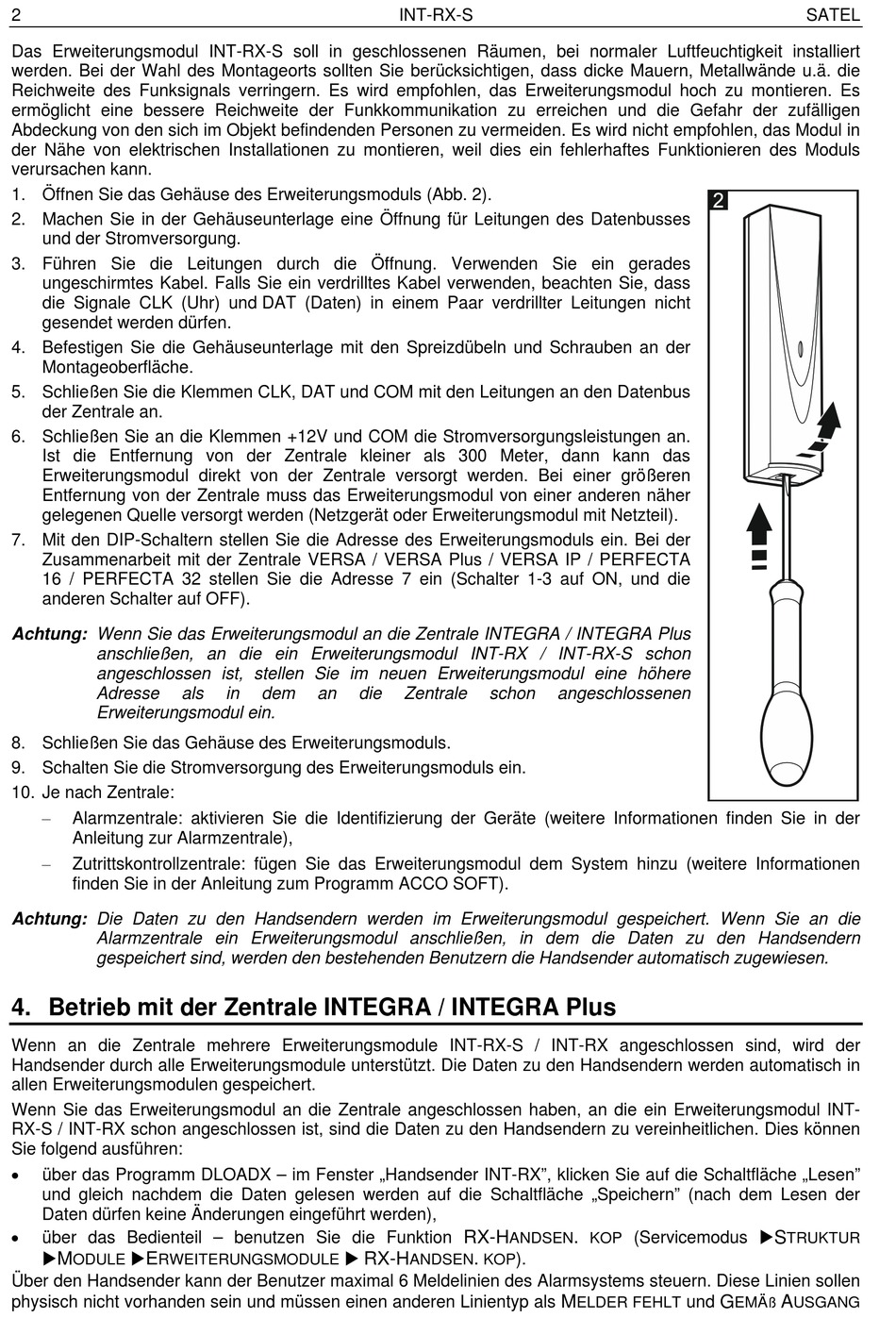

2
Das Erweiterungsmodul INT-RX-S soll in geschlossenen Räumen, bei normaler Luftfeuchtigkeit installiert
werden. Bei der Wahl des Montageorts sollten Sie berücksichtigen, dass dicke Mauern, Metallwände u.ä. die
Reichweite des Funksignals verringern. Es wird empfohlen, das Erweiterungsmodul hoch zu montieren. Es
ermöglicht eine bessere Reichweite der Funkkommunikation zu erreichen und die Gefahr der zufälligen
Abdeckung von den sich im Objekt befindenden Personen zu vermeiden. Es wird nicht empfohlen, das Modul in
der Nähe von elektrischen Installationen zu montieren, weil dies ein fehlerhaftes Funktionieren des Moduls
verursachen kann.
1. Öffnen Sie das Gehäuse des Erweiterungsmoduls (Abb. 2).
2. Machen Sie in der Gehäuseunterlage eine Öffnung für Leitungen des Datenbusses
und der Stromversorgung.
3. Führen Sie die Leitungen durch die Öffnung. Verwenden Sie ein gerades
ungeschirmtes Kabel. Falls Sie ein verdrilltes Kabel verwenden, beachten Sie, dass
die Signale CLK (Uhr) und DAT (Daten) in einem Paar verdrillter Leitungen nicht
gesendet werden dürfen.
4. Befestigen Sie die Gehäuseunterlage mit den Spreizdübeln und Schrauben an der
Montageoberfläche.
5. Schließen Sie die Klemmen CLK, DAT und COM mit den Leitungen an den Datenbus
der Zentrale an.
6. Schließen Sie an die Klemmen +12V und COM die Stromversorgungsleistungen an.
Ist die Entfernung von der Zentrale kleiner als 300 Meter, dann kann das
Erweiterungsmodul direkt von der Zentrale versorgt werden. Bei einer größeren
Entfernung von der Zentrale muss das Erweiterungsmodul von einer anderen näher
gelegenen Quelle versorgt werden (Netzgerät oder Erweiterungsmodul mit Netzteil).
7. Mit den DIP-Schaltern stellen Sie die Adresse des Erweiterungsmoduls ein. Bei der
Zusammenarbeit mit der Zentrale VERSA / VERSA Plus / VERSA IP / PERFECTA
16 / PERFECTA 32 stellen Sie die Adresse 7 ein (Schalter 1-3 auf ON, und die
anderen Schalter auf OFF).
Achtung: Wenn Sie das Erweiterungsmodul an die Zentrale INTEGRA / INTEGRA Plus
anschließen, an die ein Erweiterungsmodul INT-RX / INT-RX-S schon
angeschlossen ist, stellen Sie im neuen Erweiterungsmodul eine höhere
Adresse
Erweiterungsmodul ein.
8. Schließen Sie das Gehäuse des Erweiterungsmoduls.
9. Schalten Sie die Stromversorgung des Erweiterungsmoduls ein.
10. Je nach Zentrale:
−
Alarmzentrale: aktivieren Sie die Identifizierung der Geräte (weitere Informationen finden Sie in der
Anleitung zur Alarmzentrale),
−
Zutrittskontrollzentrale: fügen Sie das Erweiterungsmodul dem System hinzu (weitere Informationen
finden Sie in der Anleitung zum Programm ACCO SOFT).
Achtung: Die Daten zu den Handsendern werden im Erweiterungsmodul gespeichert. Wenn Sie an die
Alarmzentrale ein Erweiterungsmodul anschließen, in dem die Daten zu den Handsendern
gespeichert sind, werden den bestehenden Benutzern die Handsender automatisch zugewiesen.
4. Betrieb mit der Zentrale INTEGRA / INTEGRA Plus
Wenn an die Zentrale mehrere Erweiterungsmodule INT-RX-S / INT-RX angeschlossen sind, wird der
Handsender durch alle Erweiterungsmodule unterstützt. Die Daten zu den Handsendern werden automatisch in
allen Erweiterungsmodulen gespeichert.
Wenn Sie das Erweiterungsmodul an die Zentrale angeschlossen haben, an die ein Erweiterungsmodul INT-
RX-S / INT-RX schon angeschlossen ist, sind die Daten zu den Handsendern zu vereinheitlichen. Dies können
Sie folgend ausführen:
•
über das Programm DLOADX – im Fenster „Handsender INT-RX", klicken Sie auf die Schaltfläche „Lesen"
und gleich nachdem die Daten gelesen werden auf die Schaltfläche „Speichern" (nach dem Lesen der
Daten dürfen keine Änderungen eingeführt werden),
•
über das Bedienteil – benutzen Sie die Funktion
M
E
ODULE
RWEITERUNGSMODULE
Über den Handsender kann der Benutzer maximal 6 Meldelinien des Alarmsystems steuern. Diese Linien sollen
physisch nicht vorhanden sein und müssen einen anderen Linientyp als
als
in
dem
an
INT-RX-S
die
Zentrale
schon
RX-H
ANDSEN
RX-H
.
).
ANDSEN
KOP
angeschlossenen
(Servicemodus
.
KOP
M
G
und
ELDER FEHLT
SATEL
S
TRUKTUR
A
EMÄ
USGANG
ß
