Montage
4

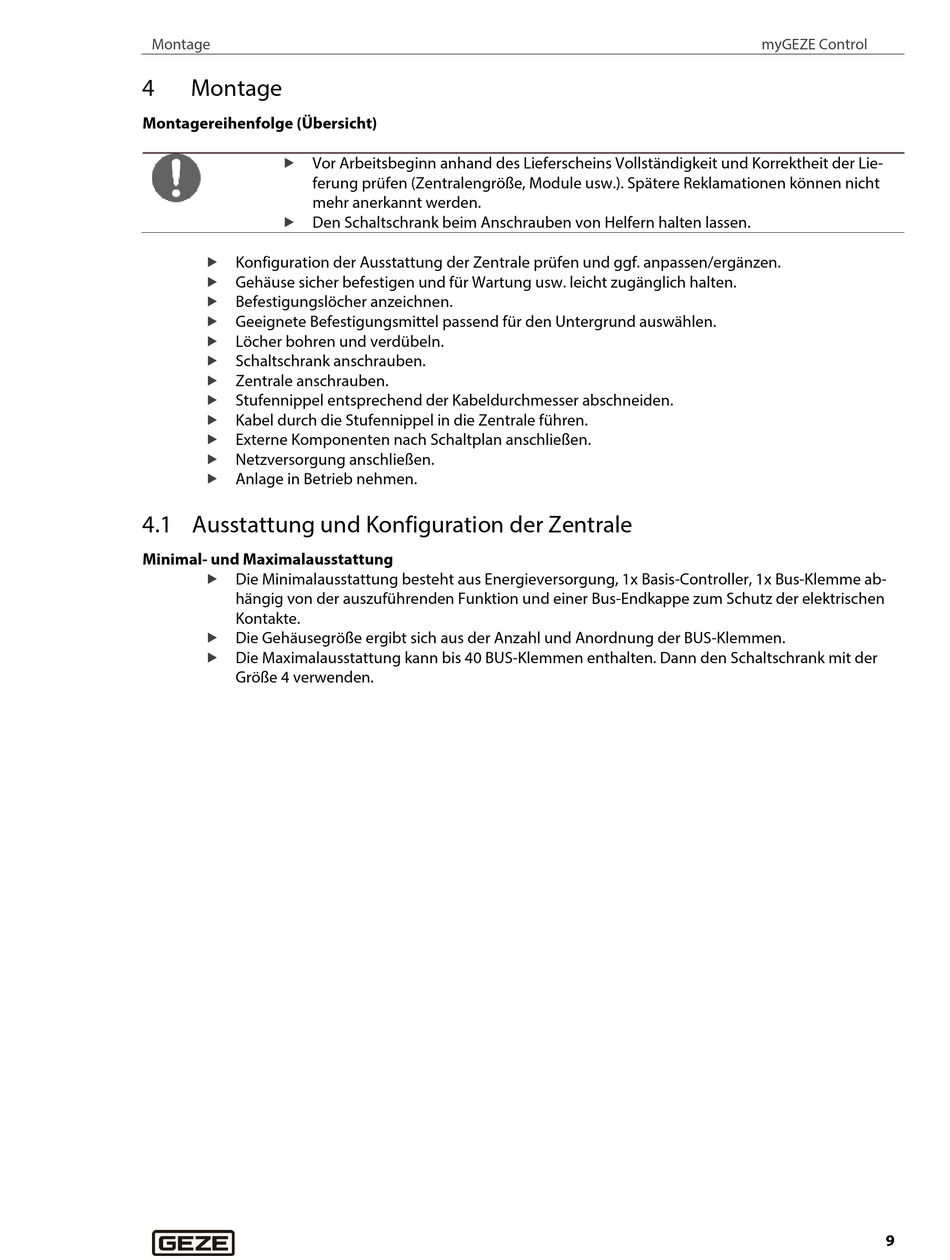

Montage
Montagereihenfolge (Übersicht)
Vor Arbeitsbeginn anhand des Lieferscheins Vollständigkeit und Korrektheit der Lie-
ferung prüfen (Zentralengröße, Module usw.). Spätere Reklamationen können nicht
mehr anerkannt werden.
Den Schaltschrank beim Anschrauben von Helfern halten lassen.
Konfiguration der Ausstattung der Zentrale prüfen und ggf. anpassen/ergänzen.
Gehäuse sicher befestigen und für Wartung usw. leicht zugänglich halten.
Befestigungslöcher anzeichnen.
Geeignete Befestigungsmittel passend für den Untergrund auswählen.
Löcher bohren und verdübeln.
Schaltschrank anschrauben.
Zentrale anschrauben.
Stufennippel entsprechend der Kabeldurchmesser abschneiden.
Kabel durch die Stufennippel in die Zentrale führen.
Externe Komponenten nach Schaltplan anschließen.
Netzversorgung anschließen.
Anlage in Betrieb nehmen.
4.1 Ausstattung und Konfiguration der Zentrale
Minimal- und Maximalausstattung
Die Minimalausstattung besteht aus Energieversorgung, 1x Basis-Controller, 1x Bus-Klemme ab-
hängig von der auszuführenden Funktion und einer Bus-Endkappe zum Schutz der elektrischen
Kontakte.
Die Gehäusegröße ergibt sich aus der Anzahl und Anordnung der BUS-Klemmen.
Die Maximalausstattung kann bis 40 BUS-Klemmen enthalten. Dann den Schaltschrank mit der
Größe 4 verwenden.
myGEZE Control
9
